АД-550С-Т400-1РКМ8

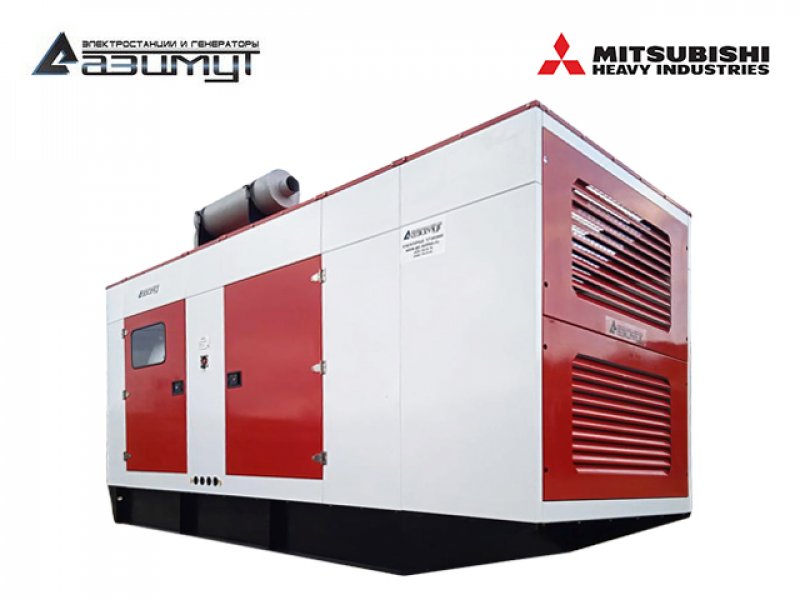

Дизельный генератор в кожухе
АД-550С-Т400-1РКМ8
Постоянная мощность550 кВт / 688 кВA
Резервная мощность605 кВт / 756 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательMITSUBISHI S6R2-PTA
Синхронный генераторMECC ALTE ECO40-2L/4
КонтроллерLOVATO RGK800
Исполнениев шумозащитном кожухе
Степень автоматизации1-я
Габариты (Д х Ш х В)5020 х 1920 х 2410 мм
Вес8720 кг
Расход топлива при 100% нагрузке138 л/час
Топливный бак1250 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательMITSUBISHI S6R2-PTA
Основные характеристики
Основная мощность 575 кВт
Резервная мощность 635 кВт
Тип двигателя четырехтактный водяного охлаждения с турбонаддувом
Система подачи воздуха (аспирация) турбонадддув с вторичным охладителем
Скорость вращения 1500 об/мин
Количество и расположение цилиндров 6 в ряд
Диаметр цилиндра 170 мм
Ход поршня 220 мм
Объем двигателя 29,96 л
Коэффициент сжатия 14:1
Сухой вес двигателя 2400 кг
Вес заправленного двигателя 2545 кг
Точность регулировки частоты вращения ±0,25%
Максимальная скорость вращения 1750 об/мин
Момент инерции вращающихся частей 41,74 кгс/м
Максимальное циклическое изменение скорости вращения маховика 1/103
Максимальный изгибающий момент на задней поверхности маховика 200 кгс*м
Максимальное сопротивление входящему потоку воздуха (чистый воздушный фильтр) 400 мм вод. ст.
Максимальное сопротивление входящему потоку воздуха (загрязненный воздушный фильтр) 635 мм вод. ст.
Максимально допустимое противодавление выхлопным газам 600 мм вод. ст.
Давление масла в системе при холостых оборотах 2 - 3 кгс/см²
Давление масла в системе при номинальной нагрузке 5 - 6,5 кгс/см²
Максимальная температура масла 110 ºС
Количество масла (только двигатель), min. 50 л
Количество масла (только двигатель), max. 80 л
Полная емкость масляной системы 100 л
Максимальный угол наклона Радиатором вверх 11,5º / радиатором вниз 10,5º / на бок 22,5º
Емкость системы охлаждения (только двигатель) 55 л
Максимальные потери на трение охлаждающей жидкости на выходе из двигателя 0,35 кгс/см²
Максимальный статический напор охлаждающей жидкости выше уровня центра коленвала 10 м
Максимальное давление водяного насоса 2 кгс/см²
Диапазон работы термостата 71 - 93 °C
Максимальная температура охлаждающей жидкости на выходе из двигателя 98 °C
Минимальное пространство для расширения охлаждающей жидкости 10%
Аэродинамическое сопротивление радиатора 10 мм вод. ст.
Топливный насос Mitsubishi PS6 Type × 1
Максимальное давление подачи на топливный насос 75 мм рт. ст.
Максимальное давление для возврата топлива в магистраль 150 мм рт. ст.
Максимальный ток зарядного генератора 30 А
Пусковое устройство электростартер 1х7,5 кВт / 24V
Максимальное электрическое сопротивление цепи стартера 2,5 Ом
Рекомендуемая емкость аккумуляторной батареи при температуре выше +5 °C 300 А*ч
Рекомендуемая емкость аккумуляторной батареи при температуре ниже +5 °C до -5 °C 500 А*ч
Производитель Mitsubishi Heavy Industries, Ltd (MHI) - Япония
Синхронный генераторMecc Alte ECO40-2L/4
Основные характеристики
Постоянная мощность 620 кВА
Резервная мощность 682 кВА
Скорость вращения 1500 об/мин
Частота 50 Гц
Напряжение 380 / 400 В
Тип фазности трехфазный
Коэффициент мощности Cos φ 0,8
Тип синхронный, бесщеточный, одноопорный
Регулировка напряжения автоматическая,регулятор DSR
Система возбуждения MAUX
Точность регулировки напряжения ± 1%
Количество полюсов 4
Шаг обмотки 2/3
КПД (4/4) 95,0%
Класс защиты IP 23
Класс изоляции H
Габариты 1241 х 685 х 1029 мм
Вес 1458 кг
Страна происхождения Италия
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Шумозащитный кожух ВШК-600
Назначение Эффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты 5600 х 1700 х 2550 мм
Вес 2190 кг
Материал кожуха сталь 2 мм
Уровень шума (7м) 50 дБ
Окраска порошковая окраска
Условия экплуатации эксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации +5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации -10 ºС.....+40 ºС
Характеристики
- эстетичный современный дизайн
- большие дверцы для обслуживания ДЭС
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- вентиляционные дефлекторы
- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
- штуцера слива технологических жидкостей выведенные наружу
- наружная заливная горловина, закрывающаяся на ключ
- установленная снаружи кнопка аварийного останова
- выделенный отсек для глушителя
- термоизоляция
- шумоизоляция
- гидроизолция

Подробные технические характеристики

Дизельный генератор АД-550С-Т400-1РКМ8 мощностью 550 кВт в шумозащитном кожухе

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 550 кВт в составе:

- первичного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения MITSUBISHI S6R2-PTA с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора MECC ALTE ECO40-2L номинальной мощностью 550 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • всепогодный шумозащитный кожух установлен на раму.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 550 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • безупречное качество легендарного японского производителя,
  • простая конструкция дизельного двигателя обеспечивает высокую надежность и ремонтопригодность,
  • меню управления дизель генераторной установкой на русском языке,
  • итальянский синхронный генератор MECC ALTE обеспечивает длительный срок эксплуатации и высокое качество вырабатываемой электроэнергии,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • цена дизель генератора на базе двигателя MITSUBISHI существенно ниже импортных аналогов.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-550 в шумозащитном всепогодном кожухе,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по первой степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.



Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
