АД-550С-Т400-1РKМ9

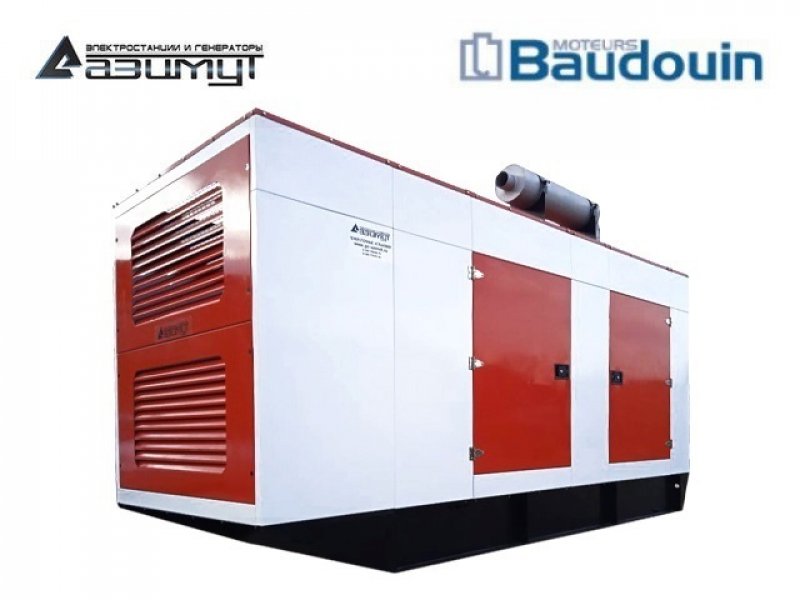

Дизельный генератор в кожухе
АД-550С-Т400-1РKМ9
Постоянная мощность550 кВт / 688 кВA
Резервная мощность605 кВт / 756 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательBaudouin Moteurs 6M33G750/5e
Синхронный генераторEVOTEC TCU368F
КонтроллерLOVATO RGK800
Исполнениев шумозащитном кожухе
Степень автоматизации1-я
Габариты (Д х Ш х В)5070 х 2150 х 2550 мм
Вес7110 кг
Расход топлива при 100% нагрузке152,3 л/час
Топливный бак1400 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательBAUDOUIN MOTEURS 6M33G750/5e2
Номинальная мощность 610 кВт
Максимальная мощность 670 кВт
Постоянная мощность 490 кВт
Частота вращения 1500 об/мин
Объем двигателя 19.6 л
Количество и расположение цилиндров 6 цилиндров, рядное
Сухой вес 2090 кг
Габариты 2798 х 1680 х 1954 мм
Диаметр поршня 150 мм
Ход поршня 185 мм
Коэффициент сжатия 15:1
Скорость поршня 9.25 м/c
Среднее эффективное давление BMEP 2.584 мПА
Регулировка частоты вращения электронная
Точность регулировки частоты вращения +/- 3,00%
Топливная система
Дизельное топливо ГОСТ 305-82
Расход топлива при нагрузке
100% 141.3 л/ч
75% 112.5 л/ч
50% 79.3 л/ч
Удельный расход топлива 198.3 г/кВт*ч
Система смазки
Система смазки комбинированная комбинированная под давлением и разбрызгиванием
Тип масляного насоса шестеренчатого типа, с приводом от распредвала
Тип масляного фильтра фильтроэлемент
Тип масла SAE 15W-40 / 10W-30
Емкость масляной системы 60.5 л
Нормальное давление масла 400-650 кПа
Аварийное минимальное и максимальное давление масла 200 / 1000 кПа
Расход масла на угар ≤ 0,3%
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 85 л. радиатор, 42 л. двигатель
Максимальная температура охлаждающей жидкости 95 ºС
Система электрооборудования
Напряжение в системе 24 В
Пусковое устройство стартер 8.5 кВт / 24В
Минимальная температура холодного запуска -5 ºС (-10 ºС с подогревателем)
Зарядный генератор 1.54 кВт / 28 В
Система подачи воздуха
Тип турбонаддув с интеркулером
Тип воздушного фильтра фильтроэлемент
Максимальное сопротивление воздушного фильтра ≤ 3 - 6 кПа
Расход воздуха 3328 кг/ч
Минимальный диаметр впускного отверстия 160 мм
Эффективность воздушного фильтра ≤ 99,5%
Система газовыхлопа
Температура выхлопных газов ≤ 700 ºС
Поток выхлопных газов 3657 кг/ч
Тип глушителя Промышленный
Максимальное противодавление выхлопных газов 7.5 кПа
Рекомендованный минимальный диаметр выхлопного отверстия 220 мм
Синхронный генераторEVOTEC TCU368F

EvoTec Power Generation Co., Ltd (EvoTec) - профессиональный производитель генераторов переменного тока выходной мощностью от 6,8 кВт до 4200 кВт и напряжением от 110 В до 13800 В, а также один из крупнейших в Китае центров исследований и разработок в области производства генераторов тока, расположенный зоне экономического развития Луцзян, городе Хэфей, провинция Аньхой.

EvoTec имеет 45 зарегистрированных патентов на конструкцию генератора, благодаря идеальному сочетанию передовых достижений науки и технологий Германии и Азии.

По сравнению с обычными продуктами, представленными на рынке, генераторы EvoTec намного компактнее по размеру, короче по длине, легче по весу, экологически безопасны и, что наиболее важно, имеют более высокую эффективность.

Продукция соответствует сертификатам ISO9001, ISO14001, CE, и успешно экспортируется более чем в тридцать стран мира, такие как Турция, Южная Корея, Тайвань, Испания, Германия.

Основные характеристики
Постоянная мощность 700 кВА / 560 кВт
Резервная мощность 770 кВА / 616 кВт
Описание cинхронный, бесщеточный, одноопорный, 50 Гц, фактор мощности COS Ф=0,8, 4-х полюсный, с самовозбуждением
Напряжение 230 / 400 В
Регулировка напряжения автоматическая, ETC-1
Диапазон регулировки напряжения ± 0,5%
Класс изоляции H
Класс защиты IP 22
Шаг обмотки 2 / 3
Форма волны: TIF <50
Форма волны: THF <2%
Высотность макс. 1000 м
Максимальная температура окружающей среды 60 ºС
Максимально допустимая скорость вращения 2250 об/мин
Направление вращения против часовой стрелки
Ток короткого замыкания 300%
Метод охлаждения IC01
КПД 95,7%
Вес 1361 кг
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Шумозащитный кожух ВШК-600
Назначение Эффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты 5600 х 1700 х 2550 мм
Вес 2190 кг
Материал кожуха сталь 2 мм
Уровень шума (7м) 50 дБ
Окраска порошковая окраска
Условия экплуатации эксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации +5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации -10 ºС.....+40 ºС
Характеристики
- эстетичный современный дизайн
- большие дверцы для обслуживания ДЭС
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- вентиляционные дефлекторы
- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
- штуцера слива технологических жидкостей выведенные наружу
- наружная заливная горловина, закрывающаяся на ключ
- установленная снаружи кнопка аварийного останова
- выделенный отсек для глушителя
- термоизоляция
- шумоизоляция
- гидроизолция

Подробные технические характеристики

Дизельный генератор АД-550С-Т400-1РKМ9 мощностью 550 кВт в шумозащитном кожухе

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 550 кВт в составе:

- первичного рядного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения BAUDOUIN MOTEURS 6M33G750/5e2 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора EvoTec TCU368F номинальной мощностью 520 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • всепогодный шумозащитный кожух установлен на раму.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 550 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель спроектирован французскими инженерами компании BAUDOUIN MOTEURS на основе почти 100-летнего опыта проектирования и производства морских пропульсивных дизельных двигателей, что обеспечивает высочайший уровень прочности и надежности изначально заложенный в конструкцию.
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • экономичный расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость существенно ниже дизель генераторных установок аналогичного класса надежности оснащенных двигателями других производителей.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-550 в шумозащитном всепогодном кожухе,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по первой степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
