АД-550С-Т400-1РКМ22

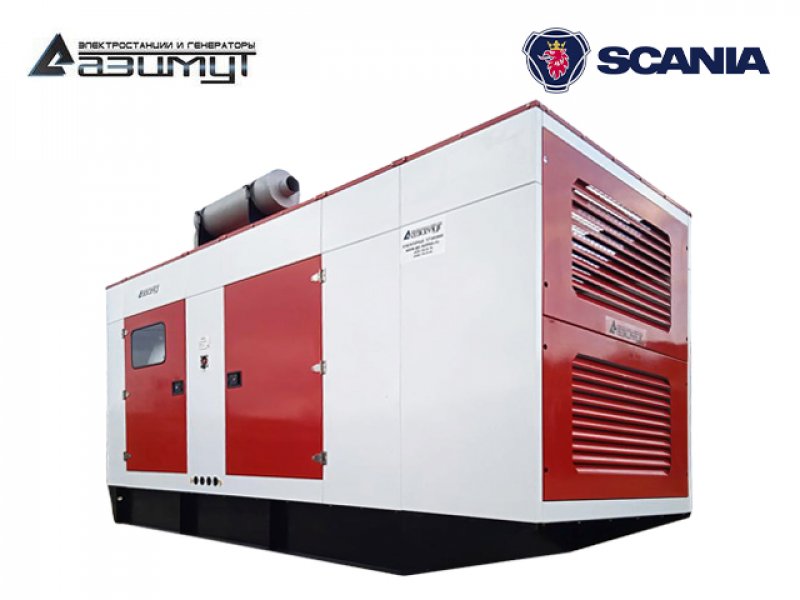

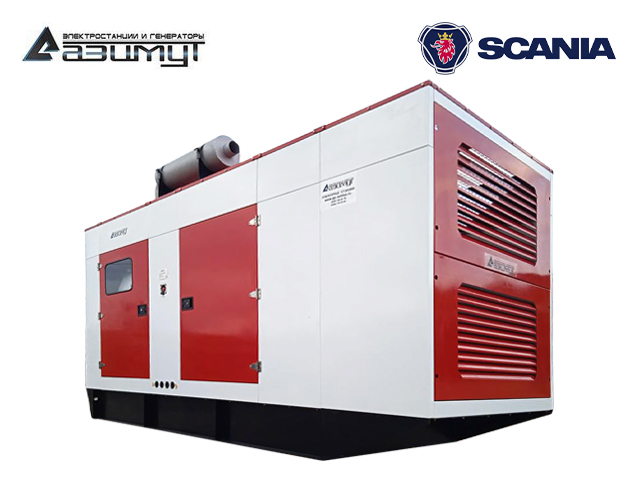

Дизельный генератор в кожухе
АД 550С-Т400-1РКМ22
Постоянная мощность550 кВт / 687,5 кВA
Резервная мощность605 кВт / 756 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательSCANIA DC16 078A 02 43
Синхронный генераторMECC ALTE ECO40-VL/4
КонтроллерLOVATO RGK800
Исполнениев шумозащитном кожухе
Степень автоматизации1-я
Габариты (Д х Ш х В)4500 × 2010 × 2310 мм
Вес5310 кг
Расход топлива при 100% нагрузке131,9 л/час
Топливный бак990 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательSCANIA DC16 078A 02 43
Основные характеристики
Постоянная мощность 621 кВт
Резервная мощность 680 кВт
Крутящий момент 3953 Нм
Частота вращения 1500 об/мин
Количество и расположение цилиндров 90º V8
Порядок работы цилиндров 1 - 5 - 4 - 2 - 6 - 3 - 7 - 8
Объем двигателя 16,4 л
Диаметр поршня 130 мм
Ход поршня 154 мм
Коэффициент сжатия 15,7:1
Скорость поршня 7,7 м/c
Габариты 1315 x 1182 x 1207 мм
Сухой вес 1350 кг
Система подачи воздуха турбонаддув с интеркуллером
Регулировка частоты вращения электронная Scania EMS
Система впрыска насос-форсунки, PDE
Электросистема 1-полюсная, 24В
Распредвал высокопрочная легированная сталь
Поршни легированная сталь
Шатуны двутавровые штампованные из легированной стали
Коленчатый вал легированная сталь с закаленной и полированной поверхностью
Объем масляной системы 35 - 45 дм³
Поток выхлопных газов 45 м³/мин
Температура выхлопных газов 524 ºС
Потребление воздуха на сгорание 43 м³/мин
Расход топлива при нагрузке
100% 191 г*кВт/ч
75% 189 г*кВт/ч
50% 189 г*кВт/ч
Синхронный генераторMecc Alte ECO40-VL/4
Основные характеристики
Постоянная мощность 750 кВА
Резервная мощность 825 кВА
Скорость вращения 1500 об/мин
Частота 50 Гц
Напряжение 380 / 400 В
Тип фазности трехфазный
Коэффициент мощности Cos φ 0,8
Тип синхронный, бесщеточный, одноопорный
Регулировка напряжения автоматическая,регулятор DSR
Система возбуждения MAUX
Точность регулировки напряжения ± 1%
Количество полюсов 4
Шаг обмотки 2/3
КПД (4/4) 95,1%
Класс защиты IP 23
Класс изоляции H
Габариты 1341 х 685 х 1029 мм
Вес 1752 кг
Страна происхождения Италия
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Шумозащитный кожух ВШК-600
Назначение Эффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты 5600 х 1700 х 2550 мм
Вес 2190 кг
Материал кожуха сталь 2 мм
Уровень шума (7м) 50 дБ
Окраска порошковая окраска
Условия экплуатации эксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации +5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации -10 ºС.....+40 ºС
Характеристики
- эстетичный современный дизайн
- большие дверцы для обслуживания ДЭС
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- вентиляционные дефлекторы
- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
- штуцера слива технологических жидкостей выведенные наружу
- наружная заливная горловина, закрывающаяся на ключ
- установленная снаружи кнопка аварийного останова
- выделенный отсек для глушителя
- термоизоляция
- шумоизоляция
- гидроизолция

Подробные технические характеристики

Дизельный генератор АД 550С-Т400-1РКМ22 мощностью 550 кВт в шумозащитном кожухе

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 550 кВт в составе:

- первичного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения SCANIA DC16 078A 02 43 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора MECC ALTE ECO40-VL/4 номинальной мощностью 550 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • всепогодный шумозащитный кожух установлен на раму.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 550 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ ДВИГАТЕЛЕЙ SCANIA

  • Двигатели Scania – инновационный продукт XXI века, серии DC09 и DC13 были разработаны в 2007, а серия DC16 в 2010 году.
  • Благодаря чрезвычайно эффективному сгоранию и нейтрализации выхлопных газов двигателям не нужны сажевые фильтры.
  • Scania разработала уникальную систему впрыска топлива под сверхвысоким давлением (до 2400 атм.) Scania XPI (Extra-high Pressure Injection), обеспечивающую непрерывность регулировки и высокую точность дозирования топлива для оптимизации параметров топливо-воздушной смеси в камере сгорания вне зависимости от скорости вращения, что минимизирует потребление топлива и выбросы без влияния на крутящий момент и производительность.
  • Система управления Scania EMS (Engine Management System) нового поколения обеспечивает непрерывный контроль и мониторинг всех параметров работы, фиксирует их в электронном журнале, обеспечивает расширенную диагностику.
  • Уникальная система рециркуляции выхлопных газов Scania EGR снижает уровень окислов азота за счет охлаждения и вторичного использования части выхлопных газов.
  • В верхней части внутри цилиндра установлено специальное предохранительное кольцо, которое удаляет сажу и продукты горения с верхней части поршня, что повышает надежность, уменьшает потребность в обслуживании и обеспечивает длительный срок эксплуатации.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-550 в шумозащитном всепогодном кожухе,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по первой степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.



Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
6 084 500 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-550С-Т400-1РМ22 550 кВт 380 В (трехфазный) SCANIA открытое на раме 1-я степень,
          (электростартер)
5 655 300 ₽
Купить
АД-550С-Т400-2РМ22 550 кВт 380 В (трехфазный) SCANIA открытое на раме 2-я степень,
         (автозапуск, АВР)
5 867 400 ₽
Купить
АД-550С-Т400-2РКМ22 550 кВт 380 В (трехфазный) SCANIA в кожухе 2-я степень,
         (автозапуск, АВР)
6 296 600 ₽
Купить
АД-550С-Т400-1РНМ22 550 кВт 380 В (трехфазный) SCANIA в контейнере 1-я степень,
          (электростартер)
6 220 300 ₽
Купить
АД-550С-Т400-2РНМ22 550 кВт 380 В (трехфазный) SCANIA в контейнере 2-я степень,
         (автозапуск, АВР)
6 432 400 ₽
Купить
