Контейнеры «Север»



Производство блок контейнеров «Север» для электростанций различного исполнения и назначения и контейнерных электростанций на их базе является приоритетным направлением деятельности нашей компании. Наши производственные мощности позволяют производить до пяти контейнеров «Север» одновременно. Стандартный срок изготовления блок контейнера для генератора составляет 5 - 10 рабочих дней.



Системы стандартной комплектации блок контейнера «Север» для установки электростанции:



  •  Пожаробезопасные сэндвич панели







Сэндвич панель - материал стен контейнера "Север"





Панель состоит из:

  • двух слоёв оцинкованного стального листа (толщиной 0,5 мм) с полимерным покрытием "POLYESTER" (импортного производства)
  • одного слоя высокоэффективного утеплителя из негорючих минераловатных плит на основе базальтовых пород (производство фирмы PAROC OY AB, Финляндия).
  • прочное сцепление этих трёх слоёв обеспечивается применением высококачественного двухкомпонентного клея на полиуретановой основе производства HUNTSMAN (Голландия), Leeson (Великобритания). Сэндвич-панели выпускаются в соответствии с техническими требованиями ТУ 5284-003-17955111-03

 Сэндвич панель - материал стен контейнера "Север"



Минеральная вата - эффективный теплоизоляционный материал, обладающий также звукоизолирующей способностью, устойчивостью к температурным деформациям и высокой стойкостью к органическим веществам. Минераловатное волокно является негигроскопичным, водопоглащение за 2 часа составляет 1,5% по объёму.

Механические и прочностные свойства минераловатных плит варьируется в зависимости от размеров и ориентации волоков. Прочность на сжатие возрастает при перпендикулярном ориентировании ламелей. Именно такая технология ориентации волоков в структуре утеплителя используется в данных панелях.

Применяемые нашей компанией в производстве блок контейнеров сэндвич панели удволетворяют самым жёстким требованиям пожарной безопасности.







  •  Система газовыхлопа





 Система газовыхлопа контейнера "Север"





Включает в себя:

  • Глушитель,
  • Сильфон, для компенсации теплового расширения и поглощения вибраций,
  • Герметичную, термоизолированную гильзу для вывода выхлопного патрубка глушителя через перекрытие блок-контейнера.

Система газовыхлопа дизельного двигателя соединяет выхлопные коллекторы с глушителем и обеспечивает выброс выхлопных газов в атмосферу.

Система газовыхлопа имеет теплоизоляцию, соответствующую требованиям действующих нормативных документов.







  • Вводно-распределительное устройство





 Вводно-распределительное устройство контейнера "Север"



Предназначено для коммутации внешней нагрузки с фидером внешней сети или с ДГУ в блок-контейнере через автоматические выключатели. Механический блокиратор исключает одновременное подключение к нагрузке ДГУ и фидера внешней сети. Включение нагрузки происходит только через отключённое состояние выключателей.

В шкафу ВРУ находится шина, к которой подключаются все нейтральные и заземляющие проводники сходящихся кабельных линий.

В ВРУ размещены автоматические выключатели потребителей собственных нужд контейнера:

  • питание щита собственных нужд (источник - выходная линия коммутаторов),
  • питание электроприводов (источник - ДГУ),
  • питание конвекторов (источник - внешняя сеть).

Коммутация с потребителями происходит через кабельный ввод.







  • Кабельный ввод





 Кабельный ввод контейнера "Север"



Герметизированные гильзы, для ввода-вывода кабелей в стенке блок-контейнера.







  • Автоматическая система приточно-вытяжной вентиляции





 Система приточно-вытяжной вентиляции контейнера "Север"



Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ДГУ. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.

Алгоритм управления клапанами:

  • При неработающей ДГУ впускной и выпускной клапаны закрыты.
  • После запуска ДГУ (появлении напряжения на выходе ДГУ) выпускной и впускной клапан открываются.
  • При подаче сигнала «пожар» от системы охранно-пожарной сигнализации впускной и выпускной клапаны автоматически закрываются.







  • Щит собственных нужд





 Щит собственных нужд контейнера "Север"



 Включает в себя:

  • автомат защиты от перегрузки сети,
  • устройство защитного отключения питания электроприборов.

Шкаф предназначен для обеспечения вспомогательных электроприборов (освещение, отопление и т.п.) источником питания. Возможна работа как от внешней сети (при резервной работе), так и от напряжения вырабатываемого ДГУ (при автономном режиме).







  • Основное и аварийное освещение





 Основное и аварийное освещение контейнера "Север"



Для обеспечения комфортной работы обслуживающего персонала, внутри блок-контейнера и снаружи над входом предусмотрены светильники.

Количество внутренних светильников зависит от размеров контейнера.
Освещение контейнера обеспечивает два режима работы:

  • рабочий режим от сети 220 В;
  • аварийный режим от аккумуляторов 24 В.

Переключение на аварийный режим освещения и обратно осуществляется автоматически при пропадании и восстановлении напряжения в сети 220 В.
Основное освещение выполнено использованием светильников напряжением 220 В с классом защиты не ниже IP44.
Аварийное освещение с использованием светильников напряжением 12/24 В.







  • Обогреватели конвекторного типа





 Конвекторный обогреватель контейнера "Север"



Система электроотопления оборудована обогревателями конвекторного типа и поддерживает внутри блок-контейнера температуру не ниже +5ºС во всем диапазоне рабочих температур.

Управление системы отопления предусматривает:

  • ручное включение/выключение отопителей,
  • задание необходимой температуры внутри блок-контейнера для автоматического поддержания.







  • Система пожарно-охранной сигнализации





 Пожарно-охранная сигнализация контейнера "Север"  Пожарно-охранная сигнализация контейнера "Север

Пожарно-охранная сигнализация контейнера "Север  Пожарно-охранная сигнализация контейнера "Север



Обеспечивает прием и отображение информации от пожарных и охранных извещателей, как активных, так и пассивных, а также коммутацию цепей внешних оповещателей и адресное включение установок пожаротушения.

Система пожарной сигнализации и автоматического пожаротушения блок-контейнера состоит из:

  • прибора приемно-контрольного охранно-пожарного Сигнал 2/4-СИ,
  • тепловых датчиков - 2 шт,
  • извещателя звукового БИЯ-С - 1 шт,
  • магнитно-контактного датчика открытия двери - 1 шт.







  • Система автоматического пожаротушения





 Система автоматического пожаротушения контейнера "Север"



Система порошкового пожаротушения предназначена для локализации и тушения горючих жидкостей и электрооборудования находящегося под напряжением. Основа системы - модуль автоматического пожаротушения «Буран-2,5». Срабатывание модуля осуществляется самостоятельно при достижении температуры 85ºС. При тушении очагов пожаров класса А: защищаемый объем до 18 м3, защищаемая площадь до 7 м2.

Система газового пожаротушения предназначена предназначены для тушения в начальной стадии очагов пожаров классов А, В, С и электрооборудования, находящегося под напряжением. Установки состоят из модуля (баллона со специальным запорно-пусковым устройством) и полимерного побудительного трубопровода. При возникновении очага возгорания и нагреве до температуры 100-110ºС побудительный трубопровод разрушается с образованием в месте нагрева отверстия. Давление внутри трубопровода падает, что приводит к срабатыванию модуля и подаче огнетушащего вещества непосредственно через побудительный трубопровод в защищаемую зону.







  • Комплект ручного пожаротушения





 Ручной огнетушитель для контейнера "Север"



Состоит из комплекта углекислотных огнетушителей.
Огнетушители расположены внутри блок-контейнера рядом с входной дверью и предназначены для ликвидации локальных очагов возгорания.

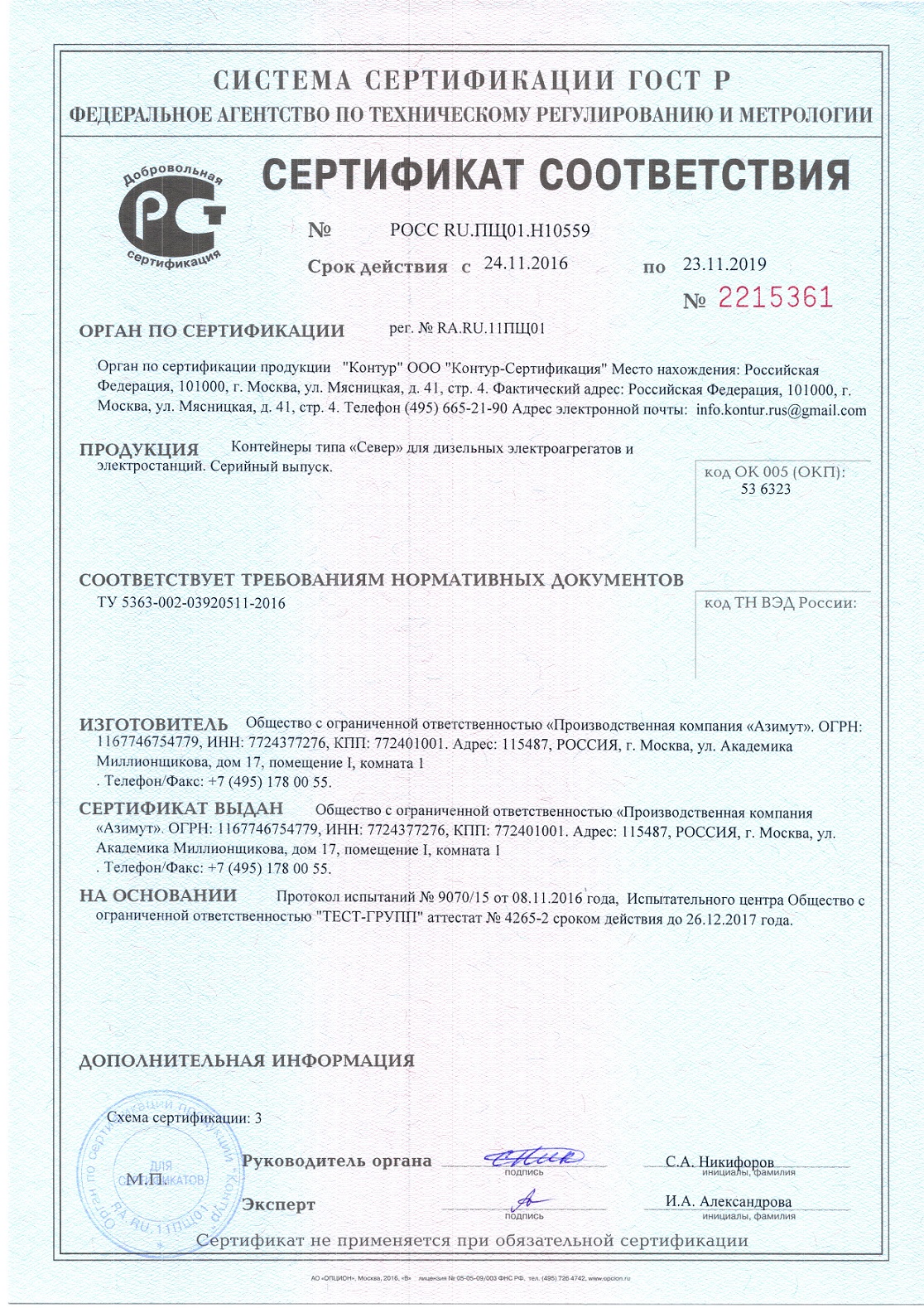

Контейнеры «Север» нашего производства сертифицированы.

СЕРТИФИКАТ



Наши контейнеры «СЕВЕР» подразделяются на следующие типы:

  • Контейнер «СЕВЕР» тип «ПБК» - полноразмерный контейнер собственного производства,
  • Мини-контейнер «СЕВЕР» тип «МБК» - компактный контейнер собственного производства,
  • Контейнер «СЕВЕР» тип «МК» - контейнер для электростанций, выполненный на основе морского 20-ти или 40-ка футового контейнера (антивандальное исполнение).

Размеры контейнера «СЕВЕР» зависят от габаритов и массы устанавливаемого оборудования, условий ТЗ и пожеланий Заказчика.



Массогабаритные характеристики контейнеров «Север» тип «К»

Параметр

«Север К - 2,5»

«Север К - 3»

«Север К - 3,6»

«Север К - 4»

«Север К - 5»

«Север К - 6»

Длина, мм

2500

3000

3600

4000

5000

6000

Ширина, мм

1500

2000

2200

2200

2200

2200

Высота, мм

2000

2200

2200

2200

2350

2350

Масса без оборудования, кг

1300

1500

1700

1900

2400

2700

Максимальная мощность электростанции, кВт

16

50

75

150

300

500
