АД-800С-Т400-2РМ18UK

Дизельная электростанция с АВР
АД-800C-T400-2РМ18UK
Постоянная мощность800 кВт / 1000 кВA
Резервная мощность880 кВт / 1100 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 4008TAG2A
Синхронный генераторSTAMFORD LVI634E
КонтроллерШУЭ DSE 7320
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)4788 x 2050 x 2419 мм
Вес7900 кг
Расход топлива при 100% нагрузке215,0 л/час
Топливный бак2000 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 4008TAG2A
Основные характеристики:
Тип двигателя внутреннего сгораниядизельный, 4-х тактный
Скорость вращения1500 об/мин
Основная механическая мощность (брутто)899 kWm (1206 л.с.)
Резервная механическая мощность (брутто)985 kWm (1321 л.с.)
Основная механическая мощность (нетто)861 kWm (1155 л.с.)
Резервная механическая мощность (нетто)947 kWm (1270 л.с.)
Типичная электрическая мощность 1022 kVA (818 kWe)
Количество и расположение цилиндров8 цилиндра, рядное, вертикальное
Диаметр поршня160 мм
Ход поршня190 мм
Объем двигателя30,561 л
Тип подачи воздухас турбонаддувом, охлаждением воздух-воздух
Система зажиганияпрямой впрыск DI
Коэффициент сжатия13,6:1
Направление вращения коленчатого валаПротив часовой стрелки (со стороны маховика)
Емкость масляной системы 153 л
Тип охлажденияводяное
Емкость системы охлаждения162 л
Расход топлива при нагрузке:
110%206 г/кВт*ч (215 л/ч)
100%206 г/кВт*ч (172 л/ч)
75%206 г/кВт*ч (162 л/ч)
50%207 г/кВт*ч (111 л/ч)
Габариты (Д х Ш х В)3711 х 2046 х 2146 мм
Сухой вес4320 кг
Периодичность замены масла, масляного и топливного фильтров500 моточасов
Норма токсичности выхлопных газов-- // --
КомплектацияElectropaK
Синхронный генераторSTAMFORD LVI634E
Основные характеристики
Постоянная мощность1000 кВА
Резервная мощность1100 кВА
Типсинхронный, бесщеточный, одноопорный
Род токапеременный, трехфазный
Система возбуждения самовозбуждение
Напряжение230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф0,8
Класс защитыIP 23
Класс изоляцииH
Количество полюсов4
Количество выводов12
Обмотка311, двухслойная, концентрическая
Шаг обмотки2 / 3
Диапазон регулировки напряжения+/- 1%
Автоматический регулятор напряженияAS480
Подавление колебаний по стандартамBS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартамBS EN 60034, VDE 05030, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359.
Габариты упаковочной тары1940 x 920 x 1470 мм
Вес2394 кг
Шкаф управления ШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

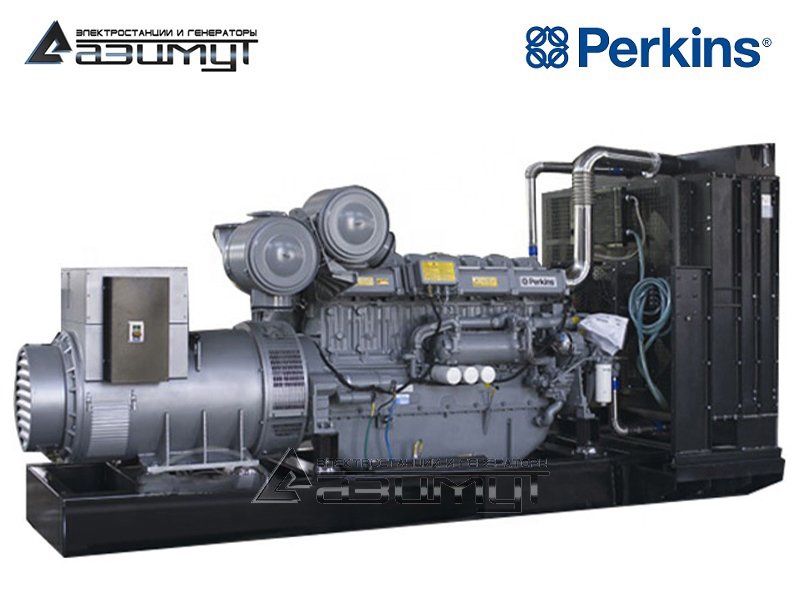

★Дизельный генератор АД-800С-Т400-2РМ18UK мощностью 800 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения PERKINS 4008TAG2A с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора STAMFORD LVI834E номинальной мощностью 800 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE 7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ:

  • Двигатель Perkins – английский джентльмен в мире дизельных моторов, которому вы всегда можете доверять и положиться на него для решения самых сложных задач.
  • Более 80% когда-либо произведенных двигателей Perkins до сих пор находятся в эксплуатации.
  • Компания Perkins, основанная в 1932 году, с 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
  • Perkins располагает производственными площадками в Великобритании, США, Индии и Китае суммарной мощностью свыше 500.000 двигателей в год,
  • Промышленные дизельные двигатели серии 4008 выпускаются в Англии, в городе Стаффорд, на современном заводе площадью более 12 гектаров, на котором трудятся свыше 800 квалифицированных специалистов,
  • Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие современным экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
13 928 900 ₽
Варианты исполнения
МодельМощностьДвигательИсполнениеАвтозапускЦена
АД-800С-Т400-1РМ18UK800 кВтPERKINSоткрытое на раме1-я степень,
  (электростартер)
13 487 300 ₽
Купить
АД-800С-Т400-1РМ18800 кВтPERKINSоткрытое на раме1-я степень,
  (электростартер)
13 162 500 ₽
Купить
АД-800С-Т400-2РМ18800 кВтPERKINSоткрытое на раме2-я степень,
 (автозапуск, АВР)
13 604 200 ₽
Купить
АД-800C-T400-1РКМ18UK800 кВтPERKINSв кожухе1-я степень,
  (электростартер)
14 175 500 ₽
Купить
АД-800С-Т400-1РКМ18800 кВтPERKINSв кожухе1-я степень,
  (электростартер)
13 850 800 ₽
Купить
АД-800C-T400-2РКМ18UK800 кВтPERKINSв кожухе2-я степень,
 (автозапуск, АВР)
14 617 200 ₽
Купить
АД-800С-Т400-2РКМ18800 кВтPERKINSв кожухе2-я степень,
 (автозапуск, АВР)
14 292 500 ₽
Купить
АД-800C-T400-1РНМ18UK800 кВтPERKINSв контейнере1-я степень,
  (электростартер)
14 602 300 ₽
Купить
АД-800С-Т400-1РНМ18800 кВтPERKINSв контейнере1-я степень,
  (электростартер)
14 277 500 ₽
Купить
АД-800C-T400-2РНМ18UK800 кВтPERKINSв контейнере2-я степень,
 (автозапуск, АВР)
15 043 900 ₽
Купить
АД-800С-Т400-2РНМ18800 кВтPERKINSв контейнере2-я степень,
 (автозапуск, АВР)
14 719 200 ₽
Купить
