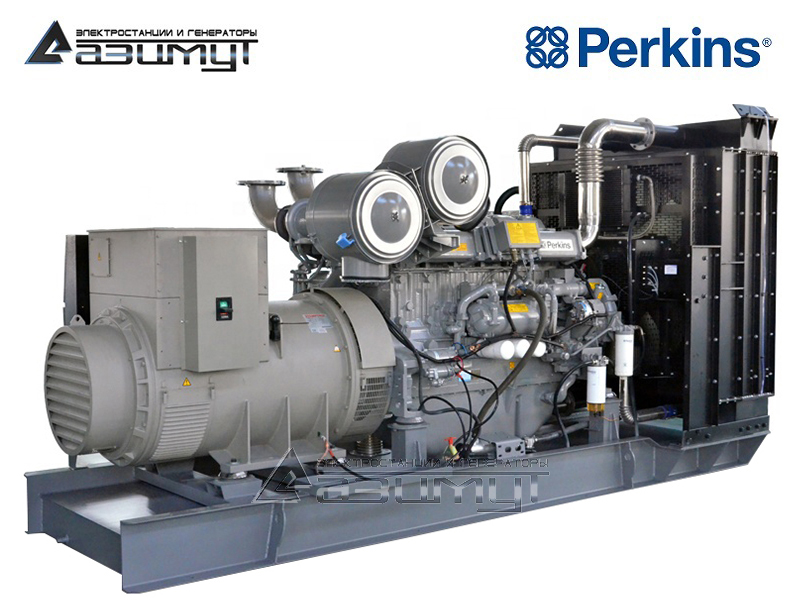

АД-800С-Т400-1РМ18

Дизельная электростанция открытого типа
АД 800С-Т400-1РМ18
Постоянная мощность800 кВт / 1000 кВА
Резервная мощность880 кВт / 1100 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 4008TAG2A
Синхронный генераторMECC ALTE ECO43-1M/4
КонтроллерDEEP SEA DSE 7320
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)4788 x 2050 x 2419 мм
Вес7845 кг
Расход топлива при 100% нагрузке215 л/час
Топливный бак-- // --
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигатель PERKINS 4008TAG2A
Основные характеристики:
Тип двигателя внутреннего сгорания дизельный, 4-х тактный
Скорость вращения 1500 об/мин
Основная механическая мощность (брутто) 899 kWm (1206 л.с.)
Резервная механическая мощность (брутто) 985 kWm (1321 л.с.)
Основная механическая мощность (нетто) 861 kWm (1155 л.с.)
Резервная механическая мощность (нетто) 947 kWm (1270 л.с.)
Типичная электрическая мощность 1022 kVA (818 kWe)
Количество и расположение цилиндров 8 цилиндра, рядное, вертикальное
Диаметр поршня 160 мм
Ход поршня 190 мм
Объем двигателя 30,561 л
Тип подачи воздуха с турбонаддувом, охлаждением воздух-воздух
Система зажигания прямой впрыск DI
Коэффициент сжатия 13,6:1
Направление вращения коленчатого вала Против часовой стрелки (со стороны маховика)
Емкость масляной системы 153 л
Тип охлаждения водяное
Емкость системы охлаждения 162 л
Расход топлива при нагрузке:
110% 206 г/кВт*ч (215 л/ч)
100% 206 г/кВт*ч (172 л/ч)
75% 206 г/кВт*ч (162 л/ч)
50% 207 г/кВт*ч (111 л/ч)
Габариты (Д х Ш х В) 3711 х 2046 х 2146 мм
Сухой вес 4320 кг
Периодичность замены масла, масляного и топливного фильтров 500 моточасов
Норма токсичности выхлопных газов -- // --
Комплектация ElectropaK
Синхронный генератор Mecc Alte ECO43-1М/4
Основные характеристики
Постоянная мощность 1025 кВА
Резервная мощность 1127 кВА
Скорость вращения 1500 об/мин
Частота 50 Гц
Напряжение 380 / 400 В
Тип фазности трехфазный
Коэффициент мощности Cos φ 0,8
Тип синхронный, бесщеточный, одноопорный
Регулировка напряжения автоматическая,регулятор DSR
Система возбуждения MAUX
Точность регулировки напряжения ± 1%
Количество полюсов 4
Шаг обмотки 2/3
КПД (4/4) 95,5 %
Класс защиты IP 23
Класс изоляции H
Габариты 1460 х 810 х 1250 мм
Вес 2275 кг
Страна происхождения Италия
Шкаф управления ШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор АД 800С-Т400-1РМ18 мощностью 800 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения PERKINS 4008TAG2A с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора MECC ALTE ECO43-1M/4 номинальной мощностью 800 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA 7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации, по техническим характеристикам аналогичная модели ADP-800.



ОСОБЕННОСТИ:

  • Компания Perkins Engines Company Limited c 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
  • Продукция Caterpillar отличается эталонным уровнем качества, что обеспечивает высочайший уровень надежности оборудования,
  • На каждом заводе Perkins внедрена система менеджмента качества Caterpillar (CQMS), что обеспечивает неизменно превосходный уровень исполнения и контроля всех производственных операций, вне зависимости от страны происхождения.
  • 8-ми цилиндровые промышленные дизельные двигатели серии 4008 выпускаются на заводе Perkins в городе Аурангабад, штат Махараштра (Индия),
  • Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие европейским экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС ADP-800,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
