АД-800С-Т400-1РКМ18

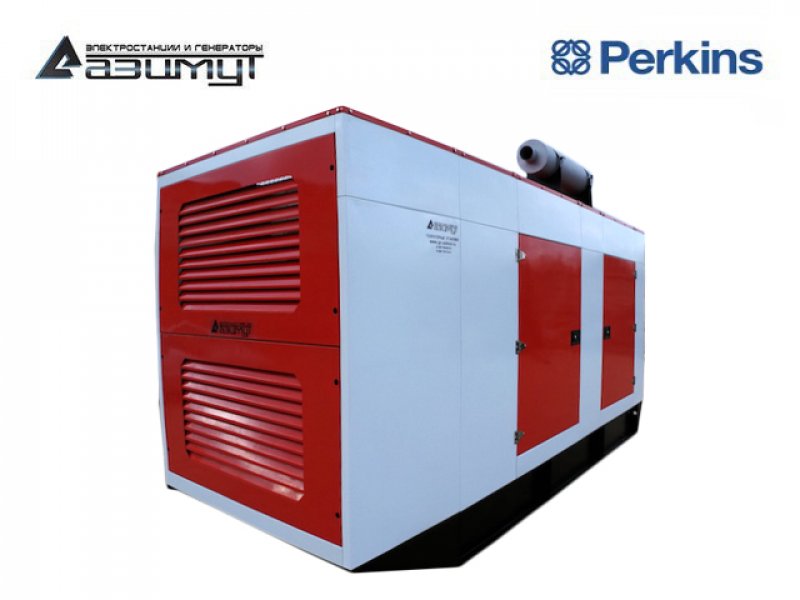

Дизельный генератор в кожухе
АД 800С-Т400-1РКМ18
Постоянная мощность800 кВт / 1000 кВА
Резервная мощность880 кВт / 1100 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 4008TAG2A
Синхронный генераторMECC ALTE ECO43-1M/4
КонтроллерDEEP SEA DSE 7320
Исполнениев шумозащитном кожухе
Степень автоматизации1-я
Габариты (Д х Ш х В)5895 х 2680 х 2640 мм
Вес10951 кг
Расход топлива при 100% нагрузке215 л/час
Топливный бак-- // --
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 4008TAG2A
Основные характеристики:
Тип двигателя внутреннего сгораниядизельный, 4-х тактный
Скорость вращения1500 об/мин
Основная механическая мощность (брутто)899 kWm (1206 л.с.)
Резервная механическая мощность (брутто)985 kWm (1321 л.с.)
Основная механическая мощность (нетто)861 kWm (1155 л.с.)
Резервная механическая мощность (нетто)947 kWm (1270 л.с.)
Типичная электрическая мощность 1022 kVA (818 kWe)
Количество и расположение цилиндров8 цилиндра, рядное, вертикальное
Диаметр поршня160 мм
Ход поршня190 мм
Объем двигателя30,561 л
Тип подачи воздухас турбонаддувом, охлаждением воздух-воздух
Система зажиганияпрямой впрыск DI
Коэффициент сжатия13,6:1
Направление вращения коленчатого валаПротив часовой стрелки (со стороны маховика)
Емкость масляной системы 153 л
Тип охлажденияводяное
Емкость системы охлаждения162 л
Расход топлива при нагрузке:
110%206 г/кВт*ч (215 л/ч)
100%206 г/кВт*ч (172 л/ч)
75%206 г/кВт*ч (162 л/ч)
50%207 г/кВт*ч (111 л/ч)
Габариты (Д х Ш х В)3711 х 2046 х 2146 мм
Сухой вес4320 кг
Периодичность замены масла, масляного и топливного фильтров500 моточасов
Норма токсичности выхлопных газов-- // --
КомплектацияElectropaK
Синхронный генераторMecc Alte ECO43-1М/4
Основные характеристики
Постоянная мощность1025 кВА
Резервная мощность1127 кВА
Скорость вращения1500 об/мин
Частота 50 Гц
Напряжение380 / 400 В
Тип фазноститрехфазный
Коэффициент мощности Cos φ0,8
Типсинхронный, бесщеточный, одноопорный
Регулировка напряженияавтоматическая,регулятор DSR
Система возбуждения MAUX
Точность регулировки напряжения± 1%
Количество полюсов4
Шаг обмотки2/3
КПД (4/4)95,5 %
Класс защитыIP 23
Класс изоляцииH
Габариты1460 х 810 х 1250 мм
Вес2275 кг
Страна происхожденияИталия
Шкаф управления ШУЭ 1Р1600
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель1600 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова
Шумозащитный кожух ВШК-800
НазначениеЭффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты5700 х 1800 х 2650 мм
Вес2350 кг
Материал кожухасталь 2 мм
Уровень шума (7м)50 дБ
Окраскапорошковая окраска
Условия экплуатацииэксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации+5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации-10 ºС.....+40 ºС
Характеристики
- эстетичный современный дизайн
- большие дверцы для обслуживания ДЭС
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- вентиляционные дефлекторы
- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
- штуцера слива технологических жидкостей выведенные наружу
- наружная заливная горловина, закрывающаяся на ключ
- установленная снаружи кнопка аварийного останова
- выделенный отсек для глушителя
- термоизоляция
- шумоизоляция
- гидроизолция

Подробные технические характеристики

★Дизельный генератор АД-800С-Т400-1РКМ18 мощностью 800 кВт в шумозащитном кожухе

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения PERKINS 4008TAG2A с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора MECC ALTE ECO43-1M/4 номинальной мощностью 800 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA 7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • всепогодный шумозащитный кожух установлен на раму.



НАЗНАЧЕНИЕ:

Дизельный генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ:

  • Компания Perkins Engines Company Limited c 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
  • Продукция Caterpillar отличается эталонным уровнем качества, что обеспечивает высочайший уровень надежности оборудования,
  • На каждом заводе Perkins внедрена система менеджмента качества Caterpillar (CQMS), что обеспечивает неизменно превосходный уровень исполнения и контроля всех производственных операций, вне зависимости от страны происхождения.
  • 8-ми цилиндровые промышленные дизельные двигатели серии 4008 выпускаются на заводе Perkins в городе Аурангабад, штат Махараштра (Индия),
  • Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие европейским экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС в шумозащитном всепогодном кожухе,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по первой степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.



Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
16 159 300 ₽
