АД-800С-Т400-1РКМ5

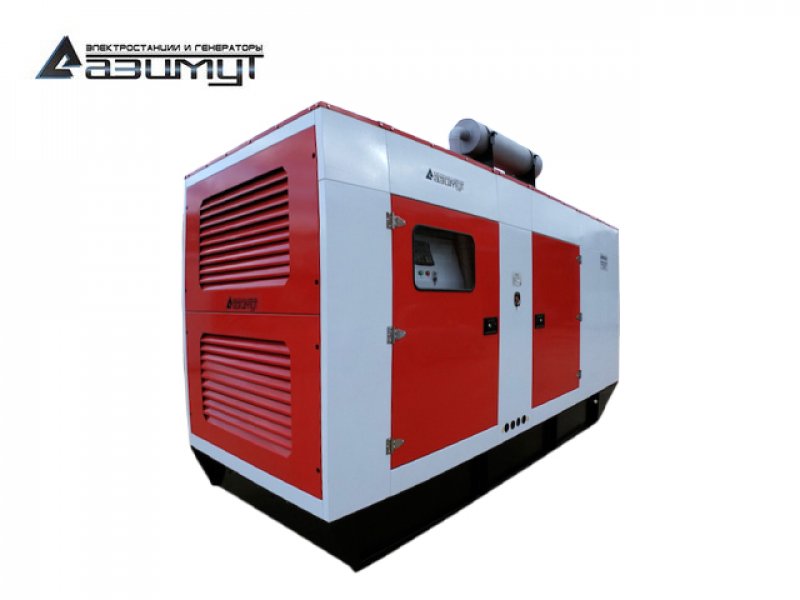

Дизельный генератор в кожухе
АД 800С-Т400-1РКМ5
Постоянная мощность800 кВт / 1000 кВА
Резервная мощность880 кВт / 1100 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательSDEC 6WTAA35-G31
Синхронный генераторAzimut ZLV6E
КонтроллерSmartGen HGM 6120CAN
Исполнениев шумозащитном кожухе
Степень автоматизации1-я
Габариты (Д х Ш х В)5700 х 1900 х 2650 мм
Вес8982 кг
Расход топлива при 100% нагрузке198,0 л/час
Топливный бак2000 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигатель SDEC 6WTAA35-G31
Технические характеристики
Описание

дизельный, 4-х тактный, водяного охлаждения, с турбонаддувом и дополнительным охладителем, с прямым впрыском, электронным регулятором скорости вращения

Количество и расположение цилиндров

6 цилиндров, рядное, вертикальное, 2 клапана на цилиндр

Постоянная мощность 882 кВт
Резервная мощность 970 кВт
Частота вращения 1500 об/мин
Точность регулировки частоты вращения +/- 5%
Объем двигателя 35,1 л
Ход поршня 186 мм
Диаметр поршня 215 мм
Коэффициент сжатия 15:1
Порядок работы цилиндров 1-5-3-6-2-4
Тип масла SAE 15W40 / 10W30
Емкость масляной системы мин 75 л - макс. 100 л
Удельный расход масла на угар 0,3 г/кВт*ч
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 75 л
Габариты 2429×1387×2146 mm
Сухой вес 4020 кг
Расход топлива:
Удельный расход топлива 195 г/кВт*ч
Дизельное топливо ГОСТ 305-82
25% 59,2 л/ч
50% 98,9 л/ч
75% 146,6 л/ч
100% 198,1 л/ч
110% 229,4 л/ч
Система электрооборудования
Напряжение в системе 24 В
Пусковое устройство электростартер 13 кВт
Зарядный генератор 27 В х 55 А
Аккумуляторная батарея 200 А*ч
Система газовыхлопа
Температура выхлопных газов 650 ºС
Поток выхлопных газов 177,6 м³/мин
Тип глушителя промышленный - 9 dB
Максимальное противодавление выхлопных газов 11 кПа
Синхронный генератор ZLV6E
Основные характеристики
Постоянная мощность 1000 кВА / 800 кВт
Резервная мощность 1100 кВА / 880 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 2412 кг
Род тока переменный, трехфазный
Номинальная сила тока 1440 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 94,25%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 0# / 18"
Шкаф управления ШУЭ HGM6120CAN
Основные характеристики
Панель управления

на базе контроллера HGM 6120CAN c жидкокристаллическим монитором на русском языке

Функции

- управление дизельным электроагрегатом

- сигнализация предупреждений и аварий

- подача напряжения на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

- поддержка протокола CAN-шины дизельного двигателя

Шумозащитный кожух ВШК-800
Назначение Эффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты 5700 х 1800 х 2650 мм
Вес 2350 кг
Материал кожуха сталь 2 мм
Уровень шума (7м) 50 дБ
Окраска порошковая окраска
Условия экплуатации эксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации +5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации -10 ºС.....+40 ºС
Характеристики
- эстетичный современный дизайн
- большие дверцы для обслуживания ДЭС
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- вентиляционные дефлекторы
- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
- штуцера слива технологических жидкостей выведенные наружу
- наружная заливная горловина, закрывающаяся на ключ
- установленная снаружи кнопка аварийного останова
- выделенный отсек для глушителя
- термоизоляция
- шумоизоляция
- гидроизолция

Подробные технические характеристики

Дизель генератор АД-800С-Т400-1РКМ5 мощностью 800 кВт в кожухе

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения SDEC 6WTAA35-G31 объемом 35,1 литра и номинальной мощностью 882 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора Azimut ZLV6E номинальной мощностью 800 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • всепогодный шумозащитный кожух установлен на раму.



НАЗНАЧЕНИЕ:

Дизельный генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • Шанхайские дизельные двигатели производятся с 1947 года, и за это время заслужили в Китае репутацию надежных моторов. Свыше 400.000 двигателей находятся в эксплуатации в разных отраслях экономики в настоящее время,
  • дизельные генераторы на двигателях SDEC могут применяться в качестве как резервного, так и основного источника питания,
  • при соблюдении условий эксплуатации моторесурс установки превышает 15.000 - 20.000 моточасов, что соответствует 5 - 7 годам работы в постоянном режиме,
  • двигатели неприхотливы к качеству ГСМ,
  • необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
  • контроллер HGM6120 с ЖК дисплеем и управлением на русском языке,
  • низкие цены на расходные материалы и запасные части.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС в шумозащитном всепогодном кожухе,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по первой степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
