АД-200С-Т400-1РМ6C
| Постоянная мощность | 200 кВт / 250 к кВА |
| Резервная мощность | 220 кВт / 275 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | DEUTZ BF6M 1015C LA G1A |
| Синхронный генератор | AZIMUT Z274K |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 2840 x 1350 x 1810 мм |
| Вес | 2220 кг |
| Расход топлива при 100% нагрузке | 56,5 л/час |
| Топливный бак | 600 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | DEUTZ BF6M1015C G1A |
|---|---|
 |
|
| Основные характеристики | |
| Выходная мощность на валу (Standby) | 250 кВт |
| Номинальная мощность (PRP) | 225 кВт |
| Частота вращения | 1500 об/мин |
| Регулировка частоты вращения | электронная |
| Количество и расположение цилиндров | 6 цилиндров, V90º |
| Тип подачи воздуха | турбонаддув, охлаждение воздух-воздух |
| Объем двигателя | 11,906 л |
| Диаметр поршня | 132 мм |
| Ход поршня | 145 мм |
| Коэффициент сжатия | 16,5:1 |
| Среднее эффективное давление BMEP | 16,8 бар |
| Число зубьев коронной шестерни маховика | 167 |
| Звуковое давление при полной нагрузке на расстоянии 1 м | 99 дБА |
| Потеря мощности на каждые 100 м превышения высоты 1000 метров над уровнем моря | ≤ 0,9% |
| Потеря мощности на каждые 10ºC превышения температуры окружающей среды в 30ºС | ≤ 4% |
| Сухой вес | 850 кг |
| Система смазки | |
| Емкость масляной системы | 38 л |
| Минимальное рабочее давление масла | ≥ 3 бар |
| Рабочая температура масла | < 130 ºС |
| Удельный расход масла на угар | ≤ 0,3% |
| Наклон масляного поддона | 30,0º |
| Масляный фильтр | бумажный фильтрэлемент х 1 |
| Система охлаждения | |
| Тип | жидкостное (радиаторное), циркуляция под давлением |
| Емкость системы охлаждения | 17 л |
| Производительность помпы | 260 л/мин |
| Минимальное давление теплоносителя перед помпой | 0,15 бар |
| Допустимое падение давления в системе охлаждения | ≤ 0,35 бар |
| Тепло передаваемое ОЖ | 138 кВт |
| Рабочий диапазон термостата | 79 ºС - 87 ºС |
| Макс. температура охлаждающей жидкости (предупреждение / отключение) | 94 ºС / 102 ºС |
| Тепло передваваемое интеркулеру | 52 кВт |
| Диаметр вентилятора толкающего типа | 880 мм |
| Поток воздуха на охлаждение | 4,6 м³/c |
| Мощность вентилятора | 14 кВт |
| Топливная система | |
| Удельный расход топлива | 196 г/кВт*ч |
| Топливный фильтр | бумажный фильтрэлемент х 2 |
| Скорость холостого хода | 600 ± 50 об/мин |
| Порядок работы цилиндров | 1-6-3-5-2-4 |
| Температура выхлопных газов | ≤ 463 ºС |
| Электрическая система | |
| Напряжение | 24 В |
| Мощность стартера | 9 кВт |
| Ток зарядного генератора | 28,5 А |
| Аккумуляторные батареи | 150 А*ч |
| Холодный запуск без использования подогревателя | выше -17ºС |
| Синхронный генератор | Z274K |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 250 кВА / 200 кВт |
| Резервная мощность | 275 кВА / 220 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 715 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 360 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 93,0% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 1# / 14" |
| Шкаф управления | ШУЭ 1Р400 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 400 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
Подробные технические характеристики

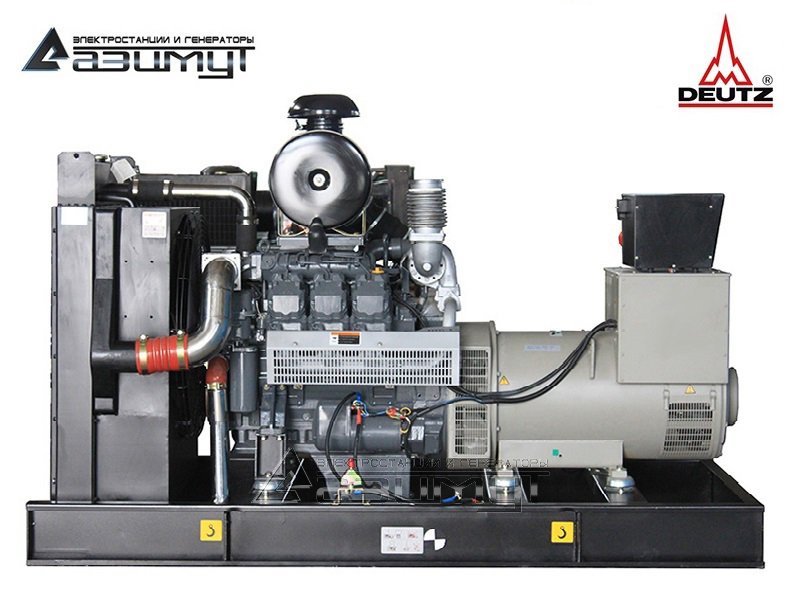

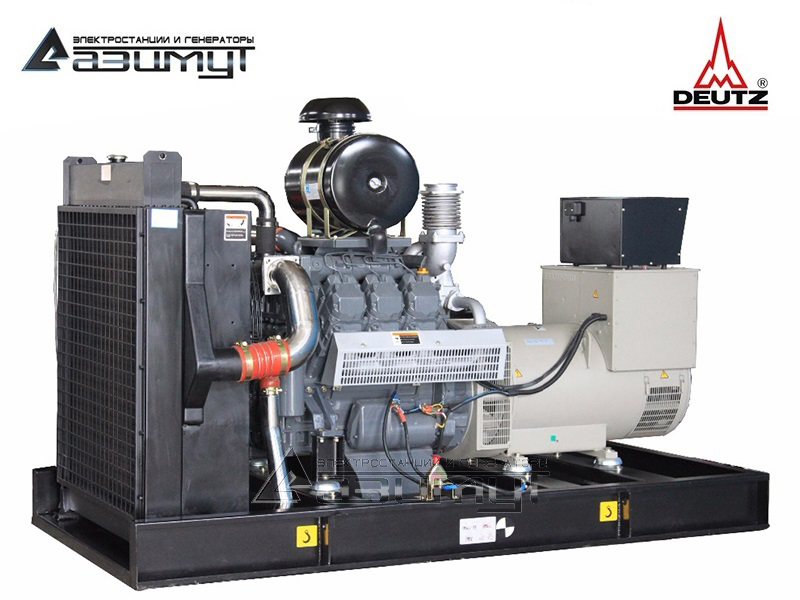

★Дизельный генератор АД 200С-Т400-1РМ6С мощностью 200 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарный трехфазный дизель генератор в составе:
- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения DEUTZ BF6M 1015C LA G1A с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT Z274K номинальной мощностью 200 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка дизель генератора по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- дизельный двигатель произведен в Китае заводом Hebei Huabei Diesel Engine Co., Ltd (Huachai - Deutz) по лицензии Deutz AG,
- производство в Китае позволило снизить издержки, и предложить потребителям высококачественный надежный двигатель, изготовленный по немецким стандартам, по более привлектельной цене,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- усиленная конструкция первичного дизельного двигателя,
- низкий уровень шума и вибраций,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,,
- высокая топливная экономичность,
- цена дизель генератора существенно ниже импортных аналогов с двигателем Deutz.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная генераторная установка ДГУ,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизель электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний дизельного электрогенератора, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-200С-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
Дизель генераторной установки ДГУ 200 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
