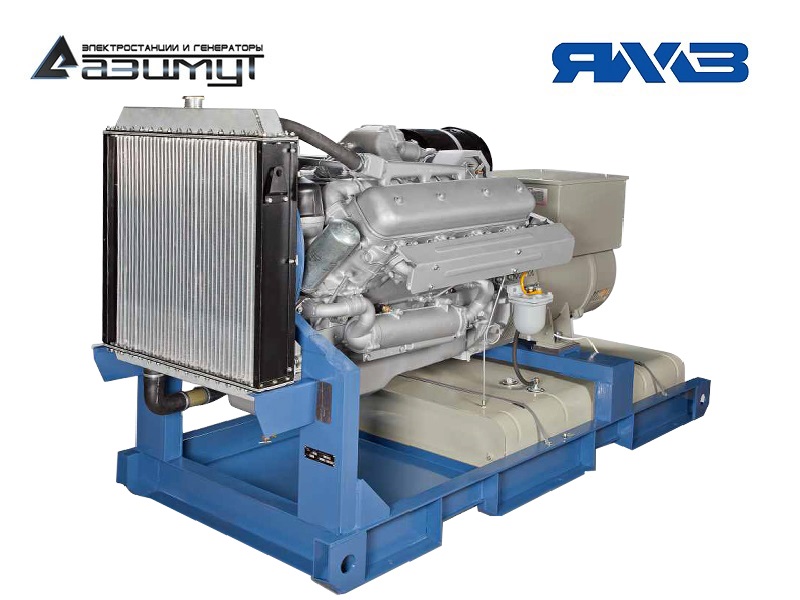

Электростанция 200 кВт ЯМЗ
АД-200С-Т400-1РМ2

Дизельная электростанция ЯМЗ 200 кВт открытая на раме
АД 200С-Т400-1РМ2
Постоянная мощность200 кВт / 250 кВА
Резервная мощность220 кВт / 275 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательЯМЗ 7514.10
Синхронный генераторMARELLI MOTORI MJB M250 LB4*
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)2900 х 1140 х 1690 мм
Вес2760 кг
Расход топлива при 100% нагрузке59 л/ч
Топливный бак500 л
Автономностьмин. 8 часов
Гарантия12 мес

Скрыть

Дизельный двигатель ЯМЗ-7514.10
Основные характеристики
Постоянная мощность 286 кВт
Резервная мощность 315 кВт
Частота вращения 1500 об/мин
Объем двигателя 14,86 л
Количество и расположение цилиндров 8 цилиндров, V-образное
Сухой вес 1230 кг
Диаметр поршня 130 мм
Ход поршня 140 мм
Коэффициент сжатия 16,5
Скорость поршня 7 м/c
Среднее эффективное давление BMEP 1,5 МПа
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Регулировка частоты вращения механическая
Точность регулировки частоты вращения +/- 5,00%
Топливная система
Дизельное топливо ГОСТ 305-82
Емкость топливного бака 600 л
Модель топливного насоса 8-секционный, плунжерный
Тип топливного фильтра фильтроэлемент
Расход топлива при нагрузке
100% 69 л/ч
75% 52,4 л/ч
50% 35,9 л/ч
Удельный расход топлива 207 г/кВт*ч
Максимальная температура в топливопроводе 55 ºС
Максимальное давление в топливопроводе 1,8 бар
Система смазки
Система смазки комбинированная комбинированная под давлением и разбрызгиванием
Тип масляного насоса шестеренчатого типа, с приводом от распредвала
Тип масляного фильтра фильтроэлемент
Тип масла SAE 15W-40 / 10W-30
Емкость масляной системы 32 л
Удельный расход масла на угар 215 г/ч
Максимальная температура масла 120 ºС
Давление масла в системе 3.0-6.5 Бар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 240 л/мин
Максимальная температура охлаждающей жидкости 103 ºС
Водяной насос центробежного типа с ременным приводом
Производительность водяного насоса 226 л/мин
Мощность вентилятора 11 кВт
Система электрооборудования
Напряжение в системе 24 В
Пусковое устройство стартер 8,2 кВт
Максимальный ток зарядного генератора 40 А
Аккумуляторная батарея 2х12/190 А*ч
Система подачи воздуха
Тип турбонаддув
Тип воздушного фильтра фильтроэлемент
Максимальное сопротивление воздушного фильтра 6,2 кПа
Максимальное статическое сопротивление воздушному потоку 5,1 кПа
Расход воздуха вентилятора на охлаждение радиатора 336 м³/мин
Расход воздуха на питание двигателя 20,2 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя 1,44 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора 1,44 м²
Система газовыхлопа
Температура выхлопных газов ≤ 570 ºС
Поток выхлопных газов 38,2 м³/мин
Тип глушителя Промышленный
Максимальное противодавление выхлопных газов 5 кПа
Тепловые параметры
Общее тепловыделение ДГУ 497 кВт
Система газовыхлопа 285 кВт
Система охлаждения 170 кВт
Корпус двигателя и генератора 42 кВт
Синхронный генератор MARELLI MOTORI MJB M250 LB4
Основные характеристики
Постоянная мощность 250 кВА / 200 кВт
Резервная мощность 275 кВА / 220 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 710 кг
Род тока переменный, трехфазный
Номинальная сила тока 360 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 93,2 %
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 23
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
* возможна комплектация ДЭС генератором LINZ ELECTRIC PRO 28S D/4
Шкаф управления ШУЭ 1Р400
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 400 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

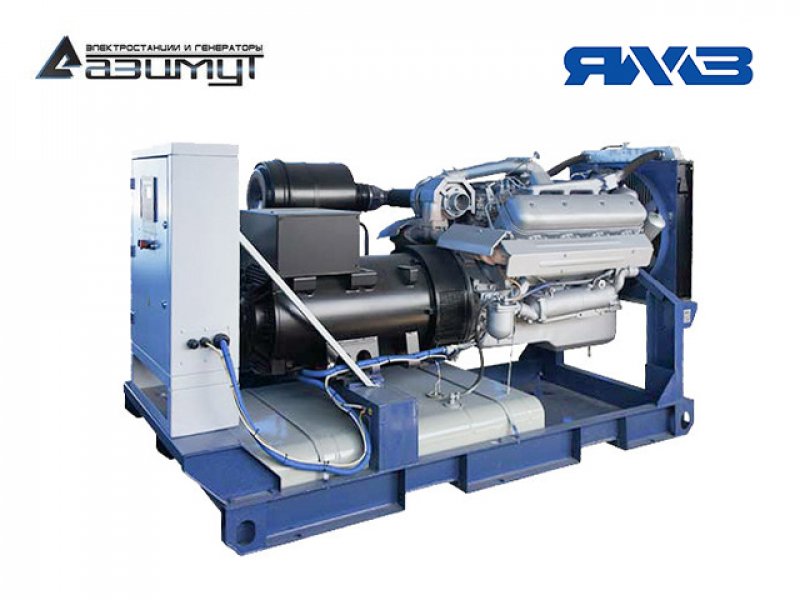

Стационарная дизельная электростанция АД 200С-Т400-1РМ2 мощностью 200 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного восьмицилиндрового V-образного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения ЯМЗ 7514.10, объемом 14,86 литра и номинальной мощностью 286 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора MARELLI MOTORI MJB M250 LB4, LINZ ELECTRIC PRO 28S D/4 номинальной мощностью 200 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, небольших торговых центров.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя производства Ярославского Моторного Завода (ОАО "Автодизель") большой мощности и объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизельного генератора

Данная модель представляет собой промышленную дизельную электростанцию, российского производства, предназначенную для постоянного использования.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель ЯМЗ усиленной V-образной конструкции и большого рабочего объма имеет значительный запас по мощности и легко принимает нагрузку,
  • двигатель изначально сконструирован для работы в российских условиях, в том числе в районах с экстремальными погодными условиями,
  • простая конструкция топливной системы с механическим управлением обеспечивает неприхотливость установки к качеству топлива,
  • несложная, ремонтопригодная конструкция двигателя хорошо известна механикам в нашей стране, что позволяет проводить сервисные работы и ремонт любой сложности своими силами,
  • чрезвычайно широкая сеть поставщиков расходных матералов, запасных частей, сервисных услуг по всей России,
  • низкая цена на расходные материалы и запасные части,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество выходного тока,
  • цена дизель генератора существенно ниже импортных дизельных генераторов аналогичного класса надежности.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • комплект фильтров для ТО-00,
  • заправка маслом и тосолом,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ОСНОВНОЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНЫЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
1 755 000 ₽
Варианты исполнения
Модель Мощность Двигатель Исполнение Автозапуск Цена
ДГУ ЯМЗ 200 кВт с автозапуском
АД-200С-Т400-2РМ2
200 кВт ЯМЗ открытое на раме 2-я степень,
 (автозапуск, АВР)
1 841 100 ₽
Купить
АД-200С-Т400-1РПМ2 200 кВт ЯМЗ в кожухе 1-я степень,
  (электростартер)
1 885 000 ₽
Купить
АД-200С-Т400-2РПМ2 200 кВт ЯМЗ в кожухе 2-я степень,
 (автозапуск, АВР)
1 971 100 ₽
Купить
АД-200С-Т400-1РНМ2 200 кВт ЯМЗ в контейнере 1-я степень,
  (электростартер)
2 223 000 ₽
Купить
АД-200С-Т400-2РНМ2 200 кВт ЯМЗ в контейнере 2-я степень,
 (автозапуск, АВР)
2 309 100 ₽
Купить
Дизельная передвижная электростанция 200 кВт
ЭД-200-Т400-1РПМ2
200 кВт ЯМЗ передвижное 1-я степень,
  (электростартер)
2 140 000 ₽
Купить
ЭД-200-Т400-2РПМ2 200 кВт ЯМЗ передвижное 2-я степень,
 (автозапуск, АВР)
2 226 100 ₽
Купить
Аналогичные модели
Модель Мощность Двигатель Исполнение Автозапуск Цена
АД-200С-Т400-1РМ13 200 кВт WOLING открытое на раме 1-я степень,
  (электростартер)
1 560 000 ₽
Купить
Дизель генератор 200 кВт
АД-200С-Т400-1РМ11
200 кВт AZIMUT открытое на раме 1-я степень,
  (электростартер)
1 600 200 ₽
1 520 200 ₽
Купить
Дизель генератор 200 кВт
Ricardo АД-200С-Т400-1РМ19
200 кВт RICARDO открытое на раме 1-я степень,
  (электростартер)
1 601 400 ₽
1 521 400 ₽
Купить
АД-200С-Т400-1РМ16 200 кВт KOFO открытое на раме 1-я степень,
  (электростартер)
1 603 300 ₽
Купить
АД-200С-Т400-1РМ160 200 кВт SHANGYAN открытое на раме 1-я степень,
  (электростартер)
1 608 000 ₽
Купить
АД-200С-Т400-1РМ5 200 кВт SDEC открытое на раме 1-я степень,
  (электростартер)
1 760 800 ₽
Купить
Дизель генератор 200 кВт
Weichai АД-200С-Т400-1РМ7
200 кВт WEICHAI открытое на раме 1-я степень,
  (электростартер)
1 783 800 ₽
Купить
Дизельный генератор 200 кВт
АД-200С-Т400-1РМ9
200 кВт BAUDOUIN MOTEURS открытое на раме 1-я степень,
  (электростартер)
1 859 200 ₽
Купить
АД-200С-Т400-1РМ26 200 кВт YUCHAI открытое на раме 1-я степень,
  (электростартер)
1 881 000 ₽
Купить
Дизель генератор 200 кВт
АД-200С-Т400-1РМ6C
200 кВт DEUTZ открытое на раме 1-я степень,
  (электростартер)
2 446 800 ₽
Купить
Электростанция ДЭС 200 кВт
АД-200С-Т400-1РМ15
200 кВт CUMMINS открытое на раме 1-я степень,
  (электростартер)
2 524 800 ₽
Купить
Генератор дизельный 200 кВт
АД-200С-Т400-1РМ17
200 кВт DOOSAN открытое на раме 1-я степень,
  (электростартер)
2 632 500 ₽
Купить
Дизельный генератор 200 кВт
AKSA AD 275
200 кВт DOOSAN открытое на раме 1-я степень,
  (электростартер)
3 003 000 ₽
Купить
Дизель электростанция 200 кВт
FPT АД-200С-Т400-1РМ20
200 кВт FPT - IVECO открытое на раме 1-я степень,
  (электростартер)
3 070 600 ₽
2 917 100 ₽
Купить
ДГУ 200 кВт Volvo Penta
АД-200С-Т400-1РМ23
200 кВт VOLVO PENTA открытое на раме 1-я степень,
  (электростартер)
3 204 500 ₽
Купить
Дизель генератор 200 кВт Scania АД-200С-Т400-1РМ22 200 кВт SCANIA открытое на раме 1-я степень,
  (электростартер)
3 311 800 ₽
Купить
