АД-1000С-Т400-1РМ15IN

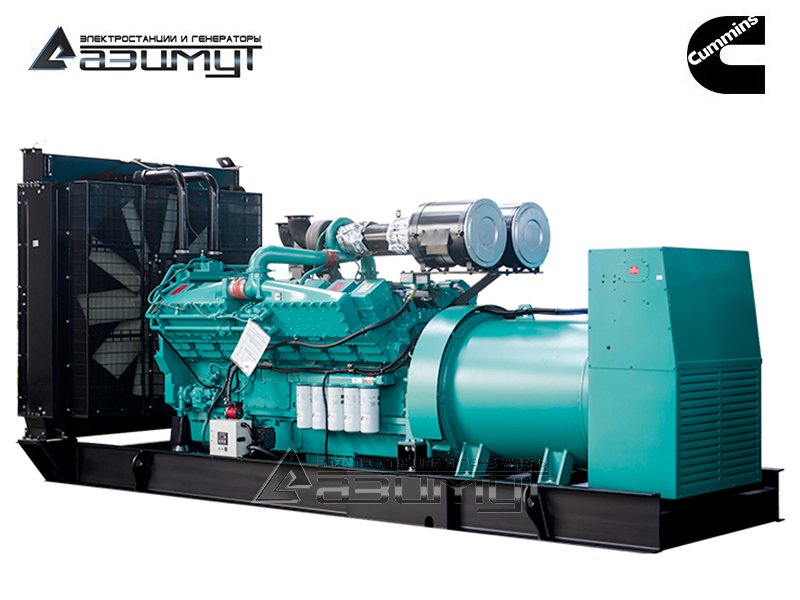

Дизельная электростанция 1000 кВт открытого типа
АД-1000С-Т400-1РМ15IN
Постоянная мощность1000 кВт / 1250 кВА
Резервная мощность1100 кВт / 1375 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS KTA50-G3
Синхронный генераторSTAMFORD S6L1D-Н4
КонтроллерDEEP SEA DSE7320
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)5110 х 2010 х 2250 мм
Вес9110 кг
Расход топлива при 100% нагрузке254 л/час
Топливный бак2500 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательCUMMINS KTA50-G3 (Индия)
ОСОБЕННОСТИ КОНСТРУКЦИИ Серия KTA50 – продукт многолетнего технического развития и инноваций, чтобы предоставить клиентам новаторские решения, идущие в ногу со временем с изменениями, предъявляемыми к дизель генераторным установкам.
Серия KTA50 широко известна как самый надежный и экономичный двигатель в своем диапазоне мощностей для рынка генераторных установок.
Поршни из алюминиевого сплава, шлифованные и полированные для компенсации теплового расширения, с точным прилеганием во всем диапазоне рабочих температур.
Двухконтурная система охлаждения, включающая два насоса.
Большой встроенный объем для охлаждающей жидкости обеспечивает более прохладный и плотный воздух для более полного сгорания и снижения нагрузки на двигатель.
Дополнительный охладитель большой производительности эффективно охлаждает всасываемый воздух для более эффективного сгорания и снижения нагрузок.
Каждый компонент был специально разработан и тщательно протестирован для продуктов G-Drive, обеспечивая высокую производительность, долговечность и надежность.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность двигателя брутто:
Резервная 1227 кВт / 1645 л.с.
Номинальная 1097 кВт / 1470 л.с.
Основная 900 кВт / 1206 л.с.
Мощность двигателя нетто:
Резервная 1192 кВт / 1598 л.с.
Номинальная 1074 кВт / 1440 л.с.
Основная 877 кВт / 1176 л.с.
Типичная выходная мощность ДГУ:
Резервная (ESP) 1120 кВт / 1400 кВА
Номинальная (PRP) 1020 кВт / 1275 кВА
Основная (COP) 842 кВт / 1052 кВА
Тип двигателя дизельный, четырехтактный, турбированный, радиаторного охлаждения, 1500 об/мин
Серия G-Drive для привода электрогенераторных установок
Диаметр цилиндра х ход поршня 159 мм х 159 мм
Объем двигателя 50,3 л
Блок цилиндров чугун литье, 16 цилиндров, V-образное расположение
Зарядный генератор 35 А
Стартер 24 В
Регулировка частоты вращения электронная
Топливная система прямой впрыск с электронным контролем
Топливный фильтр Двойной бумажный навинчивающийся фильтр с водным сепаратором
Масляный фильтр Навинчивающийся полнопоточный
Емкость масляной системы 177 л
Система охлаждения JWAC
Тип охлаждающей жидкости 50% этиленгликоль, 50% вода
Емкость системы охлаждения 152 л
Максимальная температура окружающей среды 55,6 °С
Мощность вентилятора 21 кВт
Расход воздуха на охлаждение 30,3 м³/с
Воздушный фильтр сменный элемент с индикатором
Расход топлива при нагрузке
110% 293 л/ч
100% 261 л/ч
75% 199 л/ч
50% 139 л/ч
25% 76 л/час
Габариты (Д х Ш х В) 3275 мм х 2000 мм х 2200 мм
Сухой вес 5900 кг
Страна производства Индия
Синхронный генераторSTAMFORD S6L1D-Н4
Основные характеристики
Постоянная мощность 1560 кВА
Резервная мощность -- // --
Тип синхронный, бесщеточный, одноопорный
Род тока переменный, трехфазный
Система возбуждения самовозбуждение
Напряжение 230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф 0,8
Класс защиты IP 23
Класс изоляции H
Количество полюсов 4
Количество выводов 12
Обмотка 311, двухслойная, концентрическая
Шаг обмотки 2 / 3
Диапазон регулировки напряжения +/- 1%
Автоматический регулятор напряжения MX341 (PMG)
Подавление колебаний по стандартам BS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартам BS5000, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359
Габариты упаковочной тары 1800 x 1050 x 1530 мм
Вес 2836 кг
Шкаф управленияШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор АД-1000С-Т400-1РМ15IN мощностью 1000 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1000 кВт (1МВт) в составе:

- первичного шестнадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS KTA50-G3, объемом 50,3 литра и номинальной мощностью 1097 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора STAMFORD S6L1D-H4 c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Стационарная электростанция ДЭС используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы, аналогичную модели ADC-1000.



ПРЕИМУЩЕСТВА:

  • Оригинальные дизельные двигатели CUMMINS, произведенные в Индии, находят широкое применение там, где требуется устойчивая, безотказная работа с большими постоянными нагрузками в тяжелых эксплуатационных и климатических условиях. Например, в нефте- и газодобыче, добыче полезных ископаемых, а также при работе ДГУ в режиме «острова» в отдаленных населенных пунктах и вахтовых поселках,
  • синхронный генератор STAMFORD обеспечивает высокое качество и стабильность вырабатываемой электроэнергии и длительный ресурс работы до 100.000 моточасов,
  • меню управления контроллера DEEP SEA ELECTRONICS на русском языке,
  • адаптированность к использованию ГСМ, доступных на российском рынке,
  • низкий расход топлива и масла, высокий моторесурс до капремонта – 30.000 моточасов, общий срок эксплуатации оборудования свыше 10 лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС ADC-1000,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
13 850 600 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-1000С-Т400-1РМ15 1000 кВт 220/380 В (трехфазный) CUMMINS открытое на раме 1-я степень,
          (электростартер)
14 048 900 ₽
Купить
АД-1000С-Т400-1РМ15UK 1000 кВт 220/380 В (трехфазный) CUMMINS открытое на раме 1-я степень,
          (электростартер)
16 689 100 ₽
Купить
АД-1000С-Т400-1РНМ15 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 1-я степень,
          (электростартер)
15 043 900 ₽
Купить
АД-1000С-Т400-1РНМ15UK 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 1-я степень,
          (электростартер)
17 684 100 ₽
Купить
АД-1000С-Т400-1РНМ15IN 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 1-я степень,
          (электростартер)
13 850 600 ₽
Купить
АД-1000С-Т400-1РКМ15IN 1000 кВт 220/380 В (трехфазный) CUMMINS в кожухе 1-я степень,
          (электростартер)
13 850 600 ₽
Купить
АД-1000С-Т400-1РКМ15UK 1000 кВт 220/380 В (трехфазный) CUMMINS в кожухе 1-я степень,
          (электростартер)
16 689 100 ₽
Купить
АД-1000С-Т400-2РМ15 1000 кВт 220/380 В (трехфазный) CUMMINS открытое на раме 2-я степень,
         (автозапуск, АВР)
14 798 100 ₽
Купить
АД-1000С-Т400-2РМ15UK 1000 кВт 220/380 В (трехфазный) CUMMINS открытое на раме 2-я степень,
         (автозапуск, АВР)
17 398 600 ₽
Купить
АД-1000С-Т400-2РМ15IN 1000 кВт 220/380 В (трехфазный) CUMMINS открытое на раме 2-я степень,
         (автозапуск, АВР)
14 560 100 ₽
Купить
АД-1000С-Т400-2РКМ15IN 1000 кВт 220/380 В (трехфазный) CUMMINS в кожухе 2-я степень,
         (автозапуск, АВР)
14 560 100 ₽
Купить
АД-1000С-Т400-2РКМ15UK 1000 кВт 220/380 В (трехфазный) CUMMINS в кожухе 2-я степень,
         (автозапуск, АВР)
17 398 600 ₽
Купить
АД-1000С-Т400-2РНМ15 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 2-я степень,
         (автозапуск, АВР)
15 793 100 ₽
Купить
АД-1000С-Т400-2РНМ15UK 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 2-я степень,
         (автозапуск, АВР)
18 393 600 ₽
Купить
АД-1000С-Т400-2РНМ15IN 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 2-я степень,
         (автозапуск, АВР)
14 560 100 ₽
Купить
