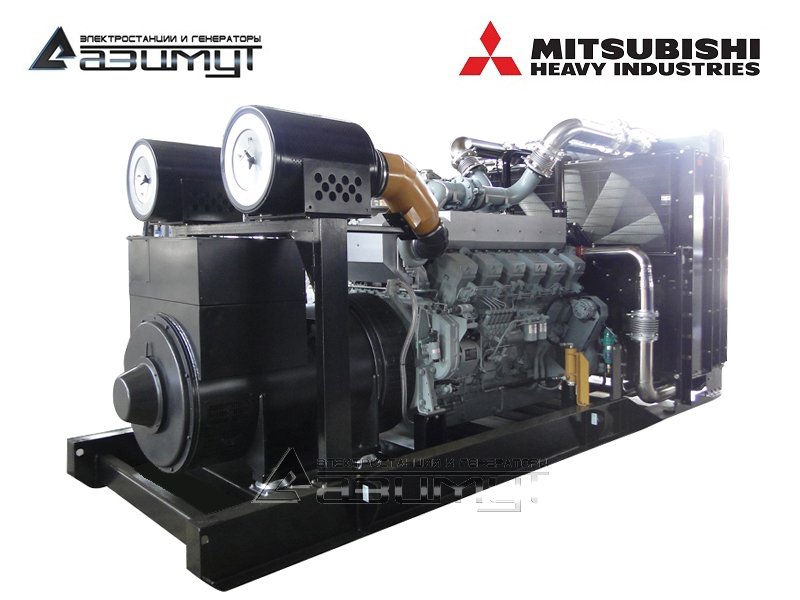

АД-1000С-Т400-1РМ8C

Дизельная электростанция открытого типа
АД 1000С-Т400-1РМ8C
Постоянная мощность1000 кВт / 1250 кВА
Резервная мощность1100 кВт / 1375 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательMITSUBISHI-SME S12R2-PTA-C
Синхронный генераторAZIMUT ZLV6G
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)4410 x 2110 x 2210 мм
Вес9505 кг
Расход топлива при 100% нагрузке260,6 л/час
Топливный бак2000 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательMITSUBISHI S12R-PTA-C
Технические характеристики
Основная мощность1080 кВт
Резервная мощность1190 кВт
Тип двигателячетырехтактный водяного охлаждения с турбонаддувом
Система подачи воздуха (аспирация)турбонадддув с вторичным охладителем
Скорость вращения1500 об/мин
Количество и расположение цилиндров12 V60°
Диаметр цилиндра170 мм
Ход поршня180 мм
Объем двигателя49,03 л
Коэффициент сжатия13.5:1
Сухой вес двигателя4880 кг
Вес заправленного двигателя5160 кг
Точность регулировки частоты вращения±0,25%
Максимальная скорость вращения2100 об/мин
Момент инерции вращающихся частей75,3 кгс/м
Максимальное циклическое изменение скорости вращения маховика1/294
Максимальный изгибающий момент на задней поверхности маховика450 кгс*м
Максимальное сопротивление входящему потоку воздуха (чистый воздушный фильтр)400 мм вод. ст.
Максимальное сопротивление входящему потоку воздуха (загрязненный воздушный фильтр)635 мм вод. ст.
Максимально допустимое противодавление выхлопным газам600 мм вод. ст.
Давление масла в системе при холостых оборотах2 - 3 кгс/см²
Давление масла в системе при номинальной нагрузке5 - 6,5 кгс/см²
Максимальная температура масла110 ºС
Количество масла (только двигатель), min.150 л
Количество масла (только двигатель), max.108 л
Полная емкость масляной системы180 л
Максимальный угол наклонаРадиатором вверх 6,5º / радиатором вниз 6,5º / на бок 22,5º
Емкость системы охлаждения (только двигатель)125 л
Максимальные потери на трение охлаждающей жидкости на выходе из двигателя0,35 кгс/см²
Максимальный статический напор охлаждающей жидкости выше уровня центра коленвала10 м
Максимальное давление водяного насоса 2 кгс/см²
Диапазон работы термостата 71 - 93 °C
Максимальная температура охлаждающей жидкости на выходе из двигателя98 °C
Минимальное пространство для расширения охлаждающей жидкости10%
Аэродинамическое сопротивление радиатора10 мм вод. ст.
Топливный насосMitsubishi PS6 Type × 2
Максимальное давление подачи на топливный насос75 мм рт. ст.
Максимальное давление для возврата топлива в магистраль150 мм рт. ст.
Максимальный ток зарядного генератора30 А
Пусковое устройствоэлектростартер 2 x 7,5 кВт / 24V
Максимальное электрическое сопротивление цепи стартера1,5 Ом
Рекомендуемая емкость аккумуляторной батареи при температуре выше +5 °C 300 А*ч
Рекомендуемая емкость аккумуляторной батареи при температуре ниже +5 °C до -5 °C600 А*ч
ПроизводительSME - Shanghai MHI Engine Co, Ltd (Китай)
Синхронный генераторZLV6G
Основные характеристики
Постоянная мощность1250 кВА / 1000 кВт
Резервная мощность1375 кВА / 1100 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес2874 кг
Род токапеременный, трехфазный
Номинальная сила тока1800 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД94,9%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 0# / 18"
Шкаф управления ШУЭ 1Р2000
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель2000 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор АД-1000С-Т400-1РМ8C  MITSUBISHI S12R-PTA-С мощностью 1000 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1000 кВт (1 МВт) в составе:

- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения MITSUBISHI-SME S12R-PTA-C, объемом 49,03 литра и номинальной мощностью 1110 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT ZLV6G номинальной мощностью 1000 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция ДЭС 1000 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 мин-1 обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, российского производства, предназначенную для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • Дизельные двигатели MITSUBISHI-SME производят на совместном предприятии Mitsubishi Heavy Industries (MHI) и Shanghai Diesel Engine Co., Ltd., основанном в 2013 году. Стороны владеют предприятием в равных долях 50% на 50%.
  • Завод расположен в Шанхае и выпускает до 5000 единиц дизельных двигателей в год серий S6R2 / S12R / S16R для дизель-генераторных установок наземного назначения.
  • Размещение финальной сборки двигателей из японских компонентов в Китае позволило значительно снизить стоимость готовых изделий, без снижения знаменитого японского уровня качества.
  • Цена дизель генератора на базе двигателя Mitsubishi-SME значительно привлекательнее, чем его аналога на двигателе японского или французского производства.
  • В стандартной серии ДГУ комплектуются качественным и надежным синхронным альтернатором AZIMUT, произведенным по технологии STAMFORD. По заказу возможна установка альтернаторов следующих производителей: Leroy-Somer, Mecc Alte, Stamford.
  • Возможна также установка контроллера Deep Sea или ComAp вместо стандартного Smartgen.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-1000,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
14 544 200 ₽
