АД-1000С-Т400-1РМ18UK

Дизельная электростанция открытого типа
АД 1000С-Т400-1РМ18UK
Постоянная мощность1000 кВт / 1250 кВА
Резервная мощность1100 кВт / 1375 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 4012-46TWG2A
Синхронный генераторSTAMFORD LVI634G
КонтроллерDEEP SEA DSE 7320
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)4880 x 2060 x 2290 мм
Вес9305 кг
Расход топлива при 100% нагрузке258 л/час
Топливный бак2500 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 4012-46TWG2A
Основные характеристики:
Тип двигателя внутреннего сгораниядизельный, 4-х тактный
Скорость вращения1500 об/мин
Основная механическая мощность (брутто)1113 kWm (1492 л.с.)
Резервная механическая мощность (брутто)1224 kWm (1641 л.с.)
Основная механическая мощность (нетто)1055 kWm (1414 л.с.)
Резервная механическая мощность (нетто)1166 kWm (1563 л.с.)
Типичная электрическая мощность 1250 kVA (1000 kWe)
Количество и расположение цилиндров12 цилиндров, V-образное
Диаметр поршня160 мм
Ход поршня190 мм
Объем двигателя45,8 л
Тип подачи воздухас турбонаддувом, с воздушно-водяным охлаждением
Система зажиганияпрямой впрыск DI
Коэффициент сжатия13:1
Направление вращения коленчатого валаПротив часовой стрелки (со стороны маховика)
Емкость масляной системы 177 л
Тип охлажденияводяное
Емкость системы охлаждения201 л
Расход топлива при нагрузке:
110%203 г/кВт*ч (278 л/ч)
100%201 г/кВт*ч (258 л/ч)
75%203 г/кВт*ч (210 л/ч)
50%209 г/кВт*ч (144 л/ч)
Габариты (Д х Ш х В)2255 x 3714 x 1780 мм
Сухой вес5220 кг
Периодичность замены масла, масляного и топливного фильтров500 моточасов
Норма токсичности выхлопных газов-- // --
КомплектацияElectropaK
Синхронный генераторSTAMFORD LVI634G
Основные характеристики
Постоянная мощность1250 кВА
Резервная мощность1375 кВА
Типсинхронный, бесщеточный, одноопорный
Род токапеременный, трехфазный
Система возбуждения самовозбуждение
Напряжение230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф0,8
Класс защитыIP 23
Класс изоляцииH
Количество полюсов4
Количество выводов12
Обмотка311, двухслойная, концентрическая
Шаг обмотки2 / 3
Диапазон регулировки напряжения+/- 1%
Автоматический регулятор напряженияAS480
Подавление колебаний по стандартамBS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартамBS EN 60034, VDE 05030, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359.
Габариты упаковочной тары1940 x 1050 x 1540 мм
Вес2658 кг
Шкаф управления ШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

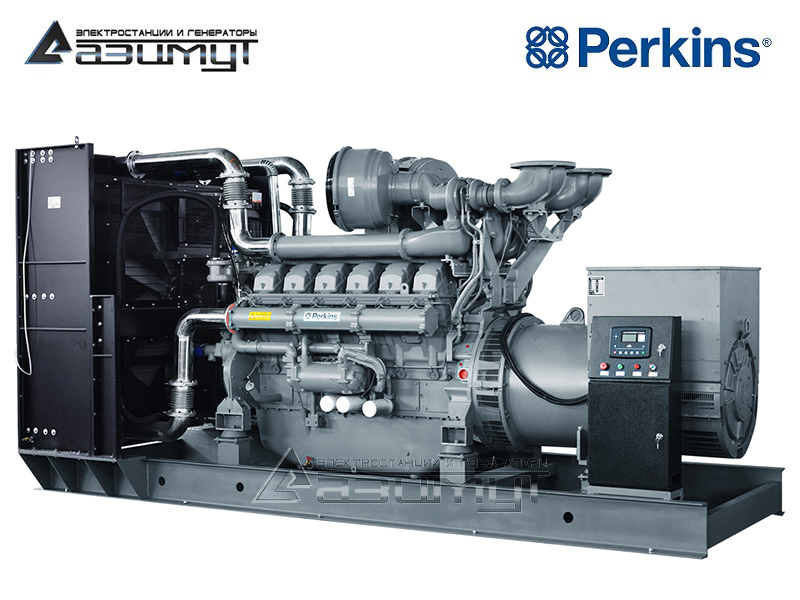

★Дизельный генератор АД 1000С-Т400-1РМ18UK мощностью 1000 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1000 кВт (1МВт) в составе:

- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения PERKINS 4012-46TWG2A с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора STAMFORD LVI634G номинальной мощностью 1000 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE 7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 1000 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ:

  • Двигатель Perkins – английский джентльмен в мире дизельных моторов, которому вы всегда можете доверять и положиться на него для решения самых сложных задач.
  • Более 80% когда-либо произведенных двигателей Perkins до сих пор находятся в эксплуатации.
  • Компания Perkins, основанная в 1932 году, с 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
  • Perkins располагает производственными площадками в Великобритании, США, Индии и Китае суммарной мощностью свыше 500.000 двигателей в год,
  • Промышленные дизельные двигатели серии 4012 выпускаются в Англии, в городе Стаффорд, на современном заводе площадью более 12 гектаров, на котором трудятся свыше 800 квалифицированных специалистов,,
  • Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие современным экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС ADP-1000,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
19 177 800 ₽
Варианты исполнения
МодельМощностьДвигательИсполнениеАвтозапускЦена
АД-1080С-Т400-1РМ181000 кВтPERKINSоткрытое на раме1-я степень,
  (электростартер)
20 223 300 ₽
Купить
АД-1000С-Т400-1РМ181000 кВтPERKINSоткрытое на раме1-я степень,
  (электростартер)
19 227 500 ₽
Купить
АД-1000C-T400-2РМ18UK1000 кВтPERKINSоткрытое на раме2-я степень,
 (автозапуск, АВР)
19 831 500 ₽
Купить
АД-1080C-T400-2РМ181000 кВтPERKINSоткрытое на раме2-я степень,
 (автозапуск, АВР)
20 877 100 ₽
Купить
АД-1000С-Т400-2РМ181000 кВтPERKINSоткрытое на раме2-я степень,
 (автозапуск, АВР)
19 881 300 ₽
Купить
АД-1000C-T400-1РКМ18UK1000 кВтPERKINSв кожухе1-я степень,
  (электростартер)
20 095 400 ₽
Купить
АД-1080C-T400-1РКМ181000 кВтPERKINSв кожухе1-я степень,
  (электростартер)
21 140 900 ₽
Купить
АД-1000С-Т400-1РКМ181000 кВтPERKINSв кожухе1-я степень,
  (электростартер)
20 145 200 ₽
Купить
АД-1000C-T400-2РКМ18UK1000 кВтPERKINSв кожухе2-я степень,
 (автозапуск, АВР)
20 749 200 ₽
Купить
АД-1080C-T400-2РКМ181000 кВтPERKINSв кожухе2-я степень,
 (автозапуск, АВР)
21 794 700 ₽
Купить
АД-1000С-Т400-2РКМ181000 кВтPERKINSв кожухе2-я степень,
 (автозапуск, АВР)
20 799 000 ₽
Купить
АД-1000C-T400-1РНМ18UK1000 кВтPERKINSв контейнере1-я степень,
  (электростартер)
20 292 800 ₽
Купить
АД-1080C-T400-1РНМ181000 кВтPERKINSв контейнере1-я степень,
  (электростартер)
21 338 300 ₽
Купить
АД-1000С-Т400-1РНМ181000 кВтPERKINSв контейнере1-я степень,
  (электростартер)
20 342 500 ₽
Купить
АД-1000C-T400-2РНМ18UK1000 кВтPERKINSв контейнере2-я степень,
 (автозапуск, АВР)
20 946 500 ₽
Купить
АД-1080C-T400-2РНМ181000 кВтPERKINSв контейнере2-я степень,
 (автозапуск, АВР)
21 992 100 ₽
Купить
