АД-1000С-Т400-1РКМ15UK

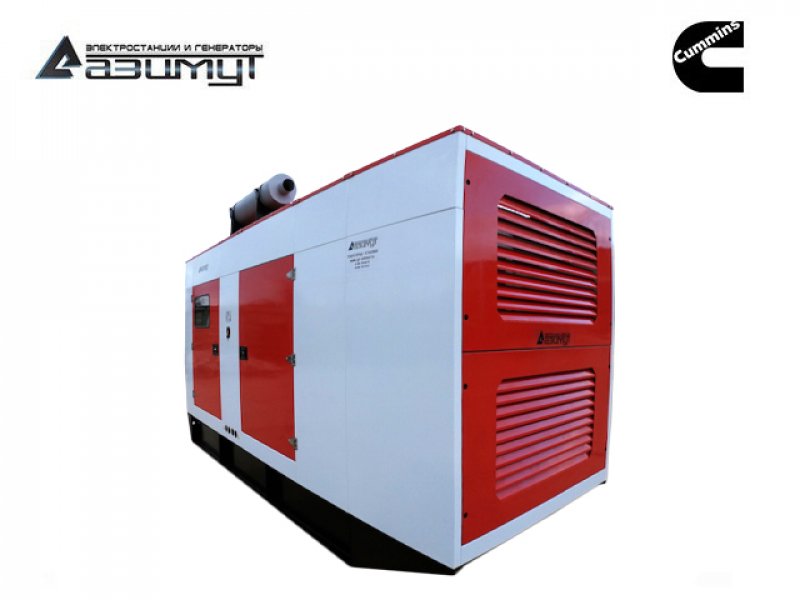

Дизельный генератор в кожухе
АД-1000С-Т400-1РКМ15UK
Постоянная мощность1000 кВт / 1250 кВА
Резервная мощность1100 кВт / 1375 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS QSK38-G5
Синхронный генераторSTAMFORD S6L1D-G4
КонтроллерDEEP SEA DSE 7320
Исполнениев шумозащитном кожухе
Степень автоматизации1-я
Габариты (Д х Ш х В)7550 х 2340 х 2510 мм
Вес13110 кг
Расход топлива при 100% нагрузке254 л/час
Топливный бак2000 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательCUMMINS QSK38-G5
ОСОБЕННОСТИ КОНСТРУКЦИИ

QSK38 - V-образный, 12-цилиндровый двигатель с рабочим объемом 38 литров серии Quantum, использующий сложную электронику и первоклассный инжиниринг для обеспечения выдающегося уровня производительности, надежности и универсальности для любых применений в качестве привода для резервного и основного и постоянного применения.

QSK38 использует систему впрыска Common Rail (MCRS) с современным интегрированным электронным управлением, система обеспечивает превосходную производительность, минимальное время отклика, удобную диагностику. Электронные топливные насосы обеспечивают впрыск под давлением до 1600 бар. В системе впрыска используется электрический подкачивающий насос, встроенный в головку топливного фильтра первой ступени.

Турбонаддув CTT (Cummins Turbo Technologies) HX82/HX83/HE851 использует энергию выхлопных газов с большой эффективностью для снижения уровня выбросов и экономии топлива.

Поршни из черного чугуна с шаровидным графитом (FCD) - высокопрочная конструкция обеспечивающая превосходную долговечность.

Используется низкотемпературное последующее охлаждение – двухконтурный насос 2P2L.

Интегрированная конструкция Coolpac - двигатели поставляются в комплекте с пакетом охлаждения и комплектом воздухоочистителя для увеличения выходной мощности.

Каждый компонент был специально разработан и тщательно протестирован для продуктов G-Drive, обеспечивая высокую производительность, долговечность и надежность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность двигателя брутто:
Резервная 1224 кВт / 1641 л.с.
Номинальная 1107 кВт / 1484 л.с.
Основная 932 кВт / 1250 л.с.
Мощность двигателя нетто:
Резервная 1186 кВт / 1590 л.с.
Номинальная 1081 кВт / 1450 л.с.
Основная 906 кВт / 1215 л.с.
Типичная выходная мощность ДГУ:
Резервная (ESP) 1120 кВт / 1400 кВА
Номинальная (PRP) 1020 кВт / 1275 кВА
Основная (COP) 854 кВт / 1067 кВА
Тип двигателя дизельный, четырехтактный, турбированный, радиаторного охлаждения, 1500 об/мин
Серия G-Drive для привода электрогенераторных установок
Диаметр цилиндра х ход поршня 159 мм х 159 мм
Объем двигателя 37,7 л
Блок цилиндров легированный чугун, 6 цилиндров, рядное расположение
Зарядный генератор 55 А
Стартер 24 В
Регулировка частоты вращения электронная
Топливная система MCRS
Топливный фильтр Навинчивающийся фильтр с водным сепаратором
Масляный фильтр Навинчивающийся полнопоточный
Емкость масляной системы 170 л
Тип охлаждающей жидкости 50% этиленгликоль, 50% вода
Емкость системы охлаждения -- // -- л
Максимальная температура окружающей среды 51 °С
Мощность вентилятора -- // -- кВт
Расход воздуха на охлаждение -- // -- м³/с
Воздушный фильтр сменный элемент с индикатором
Расход топлива при нагрузке
110% 301 л/ч
100% 274 л/ч
75% 206 л/ч
50% 154 л/ч
25% 81 л/час
Габариты (Д х Ш х В) 2081 мм х 1492 мм х 1866 мм
Сухой вес 4120 кг
Страна производства Великобритания
Синхронный генераторSTAMFORD S6L1D-G4
Основные характеристики
Постоянная мощность 1450 кВА / 1160 кВт
Резервная мощность 1312 кВА / 1050 кВт
Тип синхронный, бесщеточный, одноопорный
Род тока переменный, трехфазный
Система возбуждения самовозбуждение
Напряжение 230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф 0,8
Класс защиты IP 23
Класс изоляции H
Количество полюсов 4
Количество выводов 12
Обмотка 311, двухслойная, концентрическая
Шаг обмотки 2 / 3
Диапазон регулировки напряжения +/- 1%
Автоматический регулятор напряжения MX321 (PMG)
Подавление колебаний по стандартам BS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартам BS5000, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359
Габариты упаковочной тары 170 x 90 x 153 см
Вес 2356 кг
Шкаф управленияШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Шумозащитный кожух ВШК-1100
Назначение Эффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты 5700 х 1900 х 2850 мм
Вес 2550 кг
Материал кожуха сталь 2 мм
Уровень шума (7м) 50 дБ
Окраска порошковая окраска
Условия экплуатации эксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации +5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации -10 ºС.....+40 ºС
Характеристики
- эстетичный современный дизайн
- большие дверцы для обслуживания ДЭС
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- вентиляционные дефлекторы
- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
- штуцера слива технологических жидкостей выведенные наружу
- наружная заливная горловина, закрывающаяся на ключ
- установленная снаружи кнопка аварийного останова
- выделенный отсек для глушителя
- термоизоляция
- шумоизоляция
- гидроизолция

Подробные технические характеристики

Дизельный генератор АД-1000С-Т400-1РКМ15UK мощностью 1000 кВт в шумозащитном кожухе

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1000  кВт в составе:

- первичного шестнадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS QSK38-G5, объемом 37,7 литра с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора STAMFORD S6L1D-G4 номинальной мощностью 1000 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE 7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • всепогодный шумозащитный кожух установлен на раму.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 1000 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • Оригинальные дизельные двигатели CUMMINS, произведенные на заводе в Великобритании, находят широкое применение там, где требуется устойчивая, безотказная работа с большими постоянными нагрузками в тяжелых эксплуатационных и климатических условиях. Например, в нефте- и газодобыче, добыче полезных ископаемых, а также при работе ДГУ в режиме «острова» в отдаленных населенных пунктах и вахтовых поселках,
  • синхронный генератор STAMFORD обеспечивает высокое качество и стабильность вырабатываемой электроэнергии и длительный ресурс работы до 100.000 моточасов,
  • меню управления контроллера DEEP SEA ELECTRONICS на русском языке,
  • адаптированность к использованию ГСМ, доступных на российском рынке,
  • низкий расход топлива и масла, высокий моторесурс до капремонта – 40.000 моточасов, общий срок эксплуатации оборудования свыше 15 лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-1000 в шумозащитном всепогодном кожухе,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по первой степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.



Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
16 689 100 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-1000С-Т400-1РМ15IN 1000 кВт 220/380 В (трехфазный) CUMMINS открытое на раме 1-я степень,
          (электростартер)
13 850 600 ₽
Купить
АД-1000С-Т400-1РМ15UK 1000 кВт 220/380 В (трехфазный) CUMMINS открытое на раме 1-я степень,
          (электростартер)
16 689 100 ₽
Купить
АД-1000С-Т400-1РМ15 1000 кВт 220/380 В (трехфазный) CUMMINS открытое на раме 1-я степень,
          (электростартер)
13 638 600 ₽
Купить
АД-1000С-Т400-1РНМ15IN 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 1-я степень,
          (электростартер)
13 850 600 ₽
Купить
АД-1000С-Т400-1РНМ15UK 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 1-я степень,
          (электростартер)
17 684 100 ₽
Купить
АД-1000С-Т400-1РНМ15 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 1-я степень,
          (электростартер)
14 633 600 ₽
Купить
АД-1000С-Т400-2РМ15IN 1000 кВт 220/380 В (трехфазный) CUMMINS открытое на раме 2-я степень,
         (автозапуск, АВР)
14 560 100 ₽
Купить
АД-1000С-Т400-2РМ15UK 1000 кВт 220/380 В (трехфазный) CUMMINS открытое на раме 2-я степень,
         (автозапуск, АВР)
17 398 600 ₽
Купить
АД-1000С-Т400-2РМ15 1000 кВт 220/380 В (трехфазный) CUMMINS открытое на раме 2-я степень,
         (автозапуск, АВР)
14 387 800 ₽
Купить
АД-1000С-Т400-1РКМ15IN 1000 кВт 220/380 В (трехфазный) CUMMINS в кожухе 1-я степень,
          (электростартер)
13 850 600 ₽
Купить
АД-1000С-Т400-2РНМ15IN 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 2-я степень,
         (автозапуск, АВР)
14 560 100 ₽
Купить
АД-1000С-Т400-2РКМ15UK 1000 кВт 220/380 В (трехфазный) CUMMINS в кожухе 2-я степень,
         (автозапуск, АВР)
17 398 600 ₽
Купить
АД-1000С-Т400-2РКМ15IN 1000 кВт 220/380 В (трехфазный) CUMMINS в кожухе 2-я степень,
         (автозапуск, АВР)
14 560 100 ₽
Купить
АД-1000С-Т400-2РНМ15UK 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 2-я степень,
         (автозапуск, АВР)
18 393 600 ₽
Купить
АД-1000С-Т400-2РНМ15 1000 кВт 220/380 В (трехфазный) CUMMINS в контейнере 2-я степень,
         (автозапуск, АВР)
15 382 800 ₽
Купить
Аналогичные модели
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-1000С-Т400-1РКМ11 1000 кВт 220/380 В (трехфазный) AZIMUT в кожухе 1-я степень,
          (электростартер)
10 109 600 ₽
Купить
АД-1000С-Т400-1РКМ18 1000 кВт 220/380 В (трехфазный) PERKINS в кожухе 1-я степень,
          (электростартер)
16 554 300 ₽
Купить
