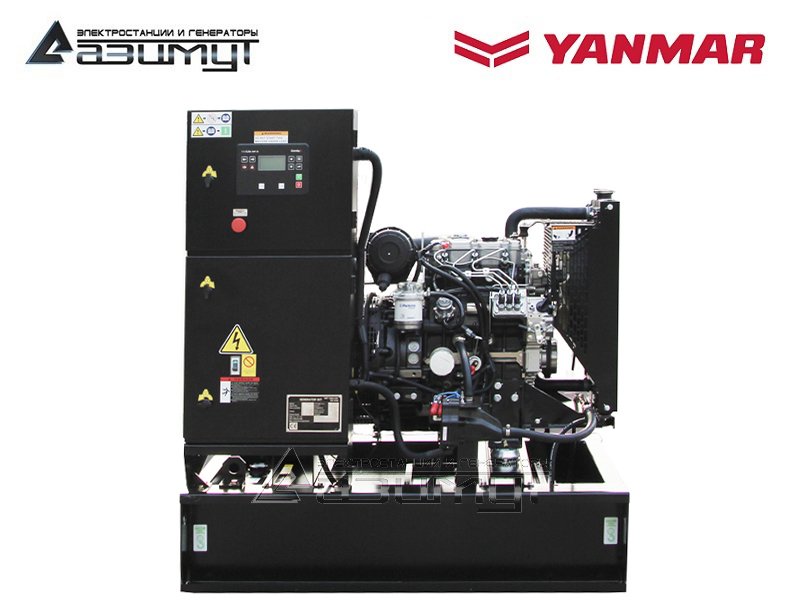

3-фазный (380В) дизель генератор 10 кВт Yanmar
АДC-10-Т400-РЯ (1500 об/мин)
Постоянная мощность | 10 кВт / 12,5 кВА |
Резервная мощность | 11 кВт / 13,7 кВА |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Количество фаз | трехфазная |
Первичный дизельный двигатель | YANMAR 3TNV88-GGE |
Синхронный генератор | LEROY-SOMER LSA 40 VS2 |
Контроллер | HGM6120 |
Исполнение | открытое на раме |
Степень автоматизации | 1-я |
Габариты (Д х Ш х В) | 1410 x 710 x 1410 мм |
Вес | 445 кг |
Расход топлива при 100% нагрузке | 3,0 л/час |
Топливный бак | 50 л |
Автономность | мин. 8 часов |
Гарантия | 2 года |
Скрыть
Дизельный двигатель | YANMAR 3TNV88-GGE |
---|---|
Основные характеристики | |
Двигатель | дизельный, четырехтактный, водяного охлаждения |
Количество и расположение цилиндров | 3 цилиндра, рядное, вертикальное |
Тип подачи воздуха | атмосферный |
Постоянная мощность | 12,2 кВт (16,59 л.с.) |
Резервная мощность | 13,2 кВт (17,95 л.с.) |
Частота вращения | 1500 об/мин |
Регулировка частоты вращения | механическая |
Точность регулировки частоты вращения | ± 5% |
Диаметр поршня | 88 мм |
Ход поршня | 90 мм |
Объем двигателя | 1,642 л |
Коэффициент сжатия | 19:1 |
Топливная система | рядный топливный насос высокого давления, топливный фильтр с бумажным элементом для тонкой очистки, стопорный соленоид, встроенный в ТНВД |
Система подачи топлива | непрямой впрыск |
Удельный расход топлива | ≤ 245 г/кВт*ч |
Система смазки | неглубокий масляный поддон емкостью 6,7 л с боковым сливом, масляный насос трохоидного типа, масляный фильтр с бумажным элементом, сапун картера закрытого типа |
Электрическая система | стартер, зарядный генератор 12 В, 40А |
Система охлаждения | водяная помпа с ременным приводом, вентилятор охлаждения 6-ти лопастной, толкательного типа, D=335 мм, термостат |
Габариты | 596 x 513 x 665 мм |
Сухой вес | 169 кг |
Синхронный генератор | Z164С |
---|---|
Основные характеристики | |
Постоянная мощность | 12,5 кВА / 10 кВт |
Резервная мощность | 13,75 кВА / 11 кВт |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Вес | 111 кг |
Род тока | переменный, трехфазный |
Номинальная сила тока | 18 А |
Количество полюсов | 4 |
Коэффициент мощности COS Ф | 0,8 |
КПД | 78,7% |
Тип | синхронный, бесщеточный, одноопорный |
Система возбуждения | самовозбуждение |
Регулировка напряжения | автоматическая |
Класс защиты | IP 22 |
Класс изоляции | H |
Количество выводов | 12 |
Обмотка | 2 / 3 |
Диапазон регулировки напряжения | +/- 5% |
Нестабильность выходного напряжения в переходном режиме | +/- 1% |
Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
Форма волны NEMA = TIF | < 50 |
Форма волны I.E.C = THF | 3 |
Максимальная скорость | 2250 об/мин |
Ток короткого замыкания | 300% (10 с) |
Диск крепления | SAE 3# / 11,5" |
Шкаф управления | ШУЭ 1Р25 |
---|---|
Основные характеристики | |
Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
Автоматический выключатель | 25 А |
Автомат ввода резерва | нет |
Функции | |
- управление дизельным электроагрегатом |
|
- сигнализация предупреждений и аварий |
|
- подача напряжения на собственные нужды |
|
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ |
|
- кнопка аварийного останова |
Подробные технические характеристики
★Трехфазный дизельный генератор АДС-10-Т400-РЯ мощностью 10 кВт открытого исполнения
КОНСТРУКЦИЯ:
Компоненты дизель генераторной установки:
- первичный дизельный двигатель радиаторного охлаждения YANMAR 3TNV88-GGE,
- синхронный бесщеточный трехфазный генератор 380 В LEROY-SOMER LSA 40 VS2,
- шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем,
- аккумуляторные батареи,
- стальная рама с интегрированным топливным баком.
Запуск и остановка ДГУ по первой степени автоматизации осуществляются в ручном режиме.
НАЗНАЧЕНИЕ:
Промышленный источник переменного трехфазного электрического тока напряжением 230 / 380 В, частотой 50 Гц для основного или резервного электроснабжения небольших предприятий, складов, магазинов, мини-гостиниц, загородных домов и коттеджей.
ОСОБЕННОСТИ:
- Компания Yanmar (Янмар) – мировой лидер в производстве компактных дизельных двигателей для электрогенераторных установок, экскаваторов, погрузчиков, мотопомп и широкого ассортимента специальной сельскохозяйственной и строительной техники.
- Двигатели Yanmar высокотехнологичный продукт, сочетающий в себе небольшие размеры, высокую удельную мощность, высокий коэффициент полезного действия, низкий уровень шума и вибраций, соответствие самым высоким экологическим стандартам выхлопа 2008 EPA Tier 4 и EU stage III A, что позволяет с комфортом эксплуатировать технику в жилой застройке и закрытых помещениях.
- Компания Yanmar не стремится к оптимизации производственных процессов, и не размещает свои заводы в развивающихся странах. Все двигатели производятся исключительно в Японии.
- Скрупулезно отточенные технологические процессы производства и тщательное тестирование каждого двигателя на заводе обеспечивает премиальный уровень надежности и длительный срок безотказной работы, которым славится оригинальная японская продукция.
- Высокие эксплуатационные характеристики, нетребовательность к качеству ГСМ, в сочетании с длительным моторесурсом гарантируют низкую стоимость владения генераторной установкой при постоянной эксплуатации.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- стационарный дизельный генератор ДГУ открытого типа,
- стандартный промышленный глушитель,
- аккумуляторные батареи,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
- Стендовые испытания каждого дизельного электрогенератора под нагрузкой от 50% до 100% в течение двух часов и кратковременно в 110% от номинальной мощности,
- Визуальный и инструментальный контроль всех выходных параметров работы электроустановки,
- Протокол тестирования, заверенный службой ОТК, прилагается к комплекту документации при отгрузке.
ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ "АЗИМУТ" - НАДЕЖНОЕ И НЕДОРОГОЕ РЕШЕНИЕ ДЛЯ ЭЛЕКТРОСНАБЖЕНИЯ ВАШЕГО ПРЕДПРИЯТИЯ !
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-10-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
