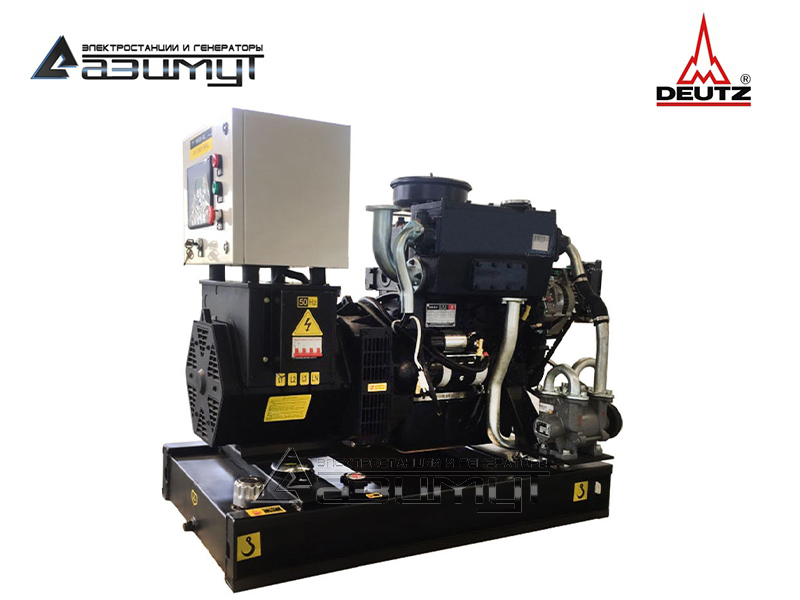

3-х фазный дизель генератор 10 кВт (380 В) Deutz водяного охлаждения
АД-10С-Т400-1РМ6

Дизельный генератор открытого исполнения
АД 10С-Т400-1РМ6
Постоянная мощность10 кВт / 12,5 кВА
Резервная мощность11 кВт / 14 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDEUTZ F2М 2011
Синхронный генераторAZIMUT Z164C
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1410 x 710 x 1400 мм
Вес470 кг
Расход топлива при 100% нагрузке2,6 л/час
Топливный бак50 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигатель DEUTZ F2M2011
Технические характеристики
Тип дизельный, 4-х тактный, 1500 об/мин, 2-цилиндровый, рядный, вертикального расположения цилиндров, с радиаторным масляным охлаждением
Постоянная мощность (COP) 11,8 кВт
Номинальная мощность (PRP) 12,4 кВт
Предельная мощность (LTP) 13,0 кВт
Выходная электрическая мощность (COP) 13 кВА
Объем двигателя 1,6 л
Диаметр поршня 94 мм
Ход поршня 112 мм
Расход топлива при нагрузке
25% 300 г/кВт*ч
50% 237 г/кВт*ч
75% 222 г/кВт*ч
100% 227 г/кВт*ч
Поток воздуха на охлаждение 1800 м³/час
Поток воздуха на сгорание 61 м³/час
Поток выхлопных газов 169 м³/час
Температура выхлопных газов ≤ 540 ºС
Габариты 845 х 645 х 760 мм
Сухой вес 224 кг
Синхронный генератор Z164С
Основные характеристики
Постоянная мощность 12,5 кВА / 10 кВт
Резервная мощность 13,75 кВА / 11 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 111 кг
Род тока переменный, трехфазный
Номинальная сила тока 18 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 78,7%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управления ШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

★Трехфазный дизельный генератор АД-10С-Т400-1РМ6 мощностью 10 кВт открытого исполнения

КОНСТРУКЦИЯ:

Компоненты дизель генераторной установки:

  • первичный дизельный двигатель воздушного охлаждения DEUTZ F2M 2011,
  • синхронный бесщеточный трехфазный генератор 380 В AZIMUT Z164С,
  • шкаф управления электростанцией (ШУЭ) с контроллером LOVATO RGK800 и автоматическим выключателем,
  • аккумуляторные батареи,
  • стальная рама с интегрированным топливным баком.

Запуск и остановка ДГУ по первой степени автоматизации осуществляются в ручном режиме.



НАЗНАЧЕНИЕ:

Промышленный источник переменного трехфазного электрического тока напряжением 230 / 380 В, частотой 50 Гц для основного или резервного электроснабжения небольших предприятий, складов, магазинов, мини-гостиниц, загородных домов и коттеджей.



ПРЕИМУЩЕСТВА ДГУ С ДВИГАТЕЛЯМИ DEUTZ СЕРИИ FМ

  • FМ – серия дизельных двигателей DEUTZ рядной конструкции с радиаторным воздушно-масляным охлаждением.  Отсутствие контура охлаждающей жидкости означает, отсутствие проблем, связанных с кавитацией и коррозией магистралей,
  • Сниженное потребление масла, по сравнению с аналогичными моделями других производителей, за счет оптимизированного процесса сгорания,
  • Благодаря охлаждению непосредственно масла, достигается оптимальный температурный режим работы двигателя, масло медленнее подвергается деградации, соответственно увеличивается интервал замены масла до 1000 моточасов, что является рекордом.
  • Увеличенный межсервисный интервал вдвое снижает расходы на техническое обслуживание, по сравнению с любыми двигателями радиаторного охлаждения,
  • Уменьшенное количество узлов и деталей, а также особо прочная конструкция блока обеспечивают прекрасную надежность и долговечность.
  • Двигатели FМ очень хорошо справляются с набросом нагрузки без просадки частоты вращения.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • стационарный дизельный генератор ДГУ открытого типа,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

  • Стендовые испытания каждого дизельного электрогенератора под нагрузкой от 50% до 100% в течение двух часов и кратковременно в 110% от номинальной мощности,
  • Визуальный и инструментальный контроль всех выходных параметров работы электроустановки,
  • Протокол тестирования, заверенный службой ОТК, прилагается к комплекту документации при отгрузке.

ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ "АЗИМУТ" - НАДЕЖНОЕ И НЕДОРОГОЕ РЕШЕНИЕ ДЛЯ ЭЛЕКТРОСНАБЖЕНИЯ ВАШЕГО ПРЕДПРИЯТИЯ !



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-10-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
880 700 ₽
