АД-10С-Т400-1РМ18

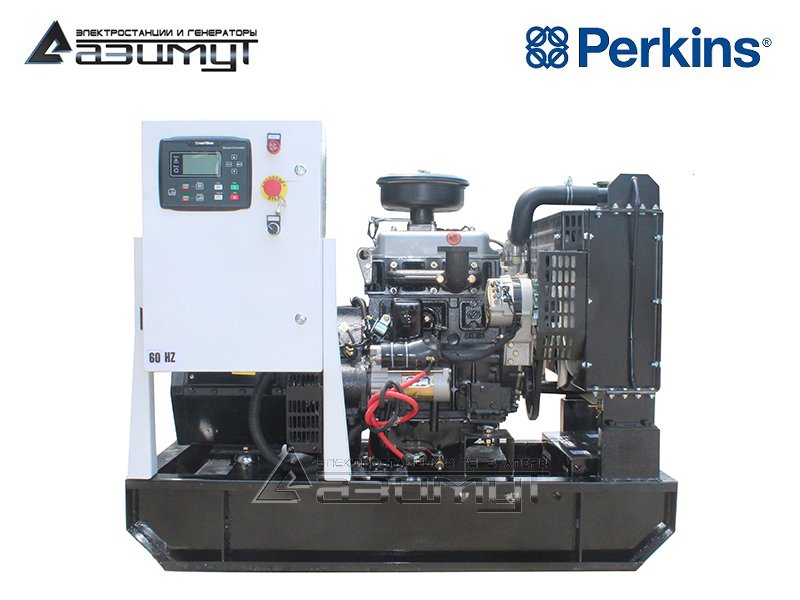

Дизельный генератор открытого исполнения
АД 10С-Т400-1РМ18
Постоянная мощность10 кВт / 12,5 кВА
Резервная мощность11 кВт / 13,7 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 403A-15G1
Синхронный генераторAZIMUT Z164C
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1280 x 870 x 1070 мм
Вес425 кг
Расход топлива при 100% нагрузке3,6 л/час
Топливный бак65 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 403A-15G1
Основные характеристики:
Тип двигателя внутреннего сгорания дизельный, 4-х тактный
Скорость вращения 1500 об/мин
Основная механическая мощность (брутто) 12,2 kWm (16,4 л.с.)
Резервная механическая мощность (брутто) 13,5 kWm (18,1 л.с.)
Основная механическая мощность (нетто) 12 kWm (16 л.с.)
Резервная механическая мощность (нетто) 13,2 kWm (17,6 л.с.)
Типичная электрическая мощность 13 kVA (10 kWe)
Количество и расположение цилиндров 3 цилиндра, рядное, вертикальное
Диаметр поршня 84 мм
Ход поршня 90 мм
Объем двигателя 1,496 л
Тип подачи воздуха атмосферный
Система зажигания непрямой впрыск (с форкамерой)
Коэффициент сжатия 22,5:1
Направление вращения коленчатого вала Против часовой стрелки (со стороны маховика)
Емкость масляной системы 6,0 л
Тип охлаждения водяное
Емкость системы охлаждения 6,0 л
Расход топлива при нагрузке:
110% 251 г/кВт*ч (4,8 л/ч)
100% 248 г/кВт*ч (3,6 л/ч)
75% 252 г/кВт*ч (2,8 л/ч)
50% 277 г/кВт*ч (2,0 л/ч)
Габариты (Д х Ш х В) 820 х 469 х 791 мм
Сухой вес 197 кг
Периодичность замены масла, масляного и топливного фильтров 500 моточасов
Норма токсичности выхлопных газов EU Stage IIIA (Директива ЕС 97/68/EC)
Синхронный генераторAZIMUT Z164С
Основные характеристики
Постоянная мощность 12,5 кВА / 10 кВт
Резервная мощность 13,75 кВА / 11 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 111 кг
Род тока переменный, трехфазный
Номинальная сила тока 18 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 78,7%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управленияШУЭ 1Р25
Основные характеристики
Панель управления

на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Автоматический выключатель

25 А

Автомат ввода резерва

нет

Функции

- управление дизельным электроагрегатом

- сигнализация предупреждений и аварий

- подача напряжения на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

★Трехфазный дизельный генератор АД 10С-Т400-1РМ18 мощностью 10 кВт открытого исполнения

КОНСТРУКЦИЯ:

Компоненты дизель генераторной установки:

  • первичный дизельный двигатель радиаторного охлаждения Perkins 403A-15G1,
  • синхронный бесщеточный трехфазный генератор 380 В AZIMUT Z164С,
  • шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем,
  • аккумуляторные батареи,
  • стальная рама с интегрированным топливным баком.

Запуск и остановка ДГУ по первой степени автоматизации осуществляются в ручном режиме.



НАЗНАЧЕНИЕ:

Промышленный источник переменного трехфазного электрического тока напряжением 230 / 380 В, частотой 50 Гц для основного или резервного электроснабжения небольших предприятий, складов, магазинов, мини-гостиниц, загородных домов и коттеджей.



ОСОБЕННОСТИ:

  • высочайший уровень надежности: дизель генераторы на основе двигателей Perkins, вне зависимости от их страны происхождения, одни из немногих, которые используются в качестве прокатных, что свидетельствуеи об их "неубиваемости" при регулярном соблюдении регламентного технического обслуживания,
  • дизельные двигатели серии 403A-15G1 производятся на современном роботизированном заводе в пригороде Шанхая в Китае, откуда поставляются по всему миру,
  • в настоящее время компания Perkins производит дизельные двигатели исключительно на собственных производственных мощностях, и не предоставляет лицензию на производство сторонним производителям,
  • компания Perkins не имеет никакого отношения к компании Lovol Engines (Tianjin) Co., Limited и Perkins Engines (Tianjin) Limited («Lovol»), которые, утратили право на использование товарного знака Perkins c 31 декабря 2007 года,
  • промышленные генераторные двигатели Perkins - ElectropaK гарантируют потребителю экономичный расход топлива, низкую стоимость владения дизель генераторной установкой, соответствие европейским экологическим нормам, межсервисный интервал 500 моточасов и доступную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • стационарный дизельный генератор ДГУ ADP-10 открытого типа,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

  • Стендовые испытания каждого дизельного электрогенератора под нагрузкой от 50% до 100% в течение двух часов и кратковременно в 110% от номинальной мощности,
  • Визуальный и инструментальный контроль всех выходных параметров работы электроустановки,
  • Протокол тестирования, заверенный службой ОТК, прилагается к комплекту документации при отгрузке.

ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ "АЗИМУТ" - НАДЕЖНОЕ И НЕДОРОГОЕ РЕШЕНИЕ ДЛЯ ЭЛЕКТРОСНАБЖЕНИЯ ВАШЕГО ПРЕДПРИЯТИЯ !



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-10-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
