АДА-10-Т400-РЯ2

Дизель генератор с автозапуском
АДА-10-Т400-РЯ2
Постоянная мощность10 кВт / 12,5 кВА
Резервная мощность11 кВт / 14 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательYANMAR 3TNM68-HGE
Синхронный генераторAZIMUT Z164C
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)1410 x 690 x 920 мм
Вес338 кг
Расход топлива при 100% нагрузке3,1 л/час
Топливный бак40 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательYANMAR 3TNM68-HGE
Основные характеристики
Двигатель

дизельный, четырехтактный, водяного охлаждения

Количество и расположение цилиндров

3 цилиндра, рядное, вертикальное

Тип подачи воздуха

атмосферный

Постоянная мощность 12 кВт
Резервная мощность 13,2 кВт
Частота вращения 3000 об/мин
Регулировка частоты вращения механическая
Точность регулировки частоты вращения ± 5%
Диаметр поршня 68 мм
Ход поршня 72 мм
Объем двигателя 0,784 л
Коэффициент сжатия 23,5:1
Топливная система

рядный топливный насос высокого давления, топливный фильтр с бумажным элементом для тонкой очистки, стопорный соленоид, встроенный в ТНВД

Система подачи топлива

непрямой впрыск

Удельный расход топлива ≤ 265 г/кВт*ч
Система смазки

неглубокий масляный поддон емкостью 2,5 л с боковым сливом, масляный насос трохоидного типа, масляный фильтр с бумажным элементом, сампун картера закрытого типа

Электрическая система

стартер, зарядный генератор 12 В, 40А

Система охлаждения

водяная помпа с ременным приводом, вентилятор охлаждения 5-лопастной, толкательного типа, D=310 мм, термостат

Габариты 538 x 421 x 528 мм
Сухой вес 104 кг
Синхронный генераторAZIMUT Z164С
Основные характеристики
Постоянная мощность 12,5 кВА / 10 кВт
Резервная мощность 13,75 кВА / 11 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 111 кг
Род тока переменный, трехфазный
Номинальная сила тока 18 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 78,7%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управленияШУЭ 2Р25
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 25 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей есть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

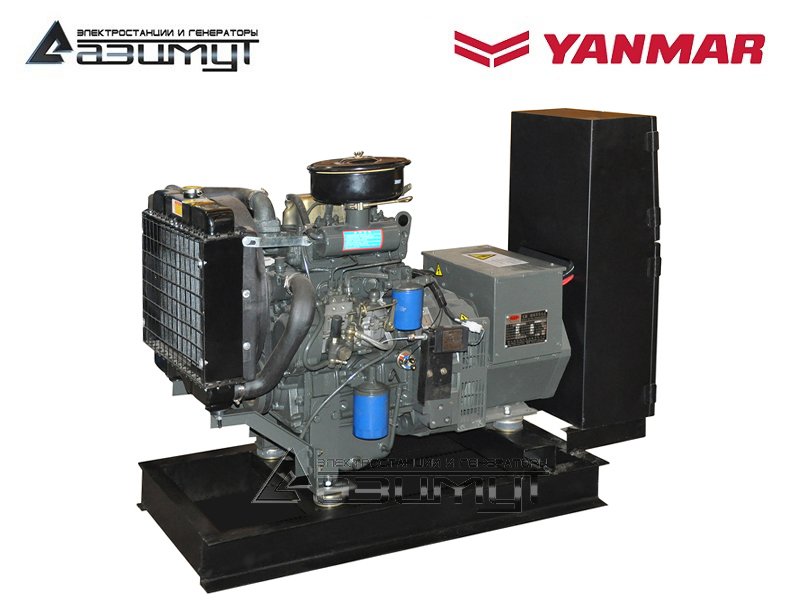

★Трехфазный дизельный генератор АДА-10-Т400-РЯ2 мощностью 10 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный дизель генератор ДГУ в составе:

- первичный трехцилиндровый дизельный двигатель радиаторного охлаждения YANMAR 3TNM68-HGE (3000 об/мин),
- синхронного бесщеточного трехфазного генератора AZIMUT Z164C (380 В) номинальной мощностью 10 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Аварийный дизельный агрегат (АДА) на базе высокооборотного японского дизельного двигателя Yanmar, со скоростью вращения 3000 об/мин. - резервный источник переменного трехфазного электрического тока напряжением 230 / 380 В, частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.



ОСОБЕННОСТИ:

  • Компания Yanmar (Янмар) – мировой лидер в производстве компактных дизельных двигателей для электрогенераторных установок, экскаваторов, погрузчиков, мотопомп и широкого ассортимента специальной сельскохозяйственной и строительной техники.
  • Двигатели Yanmar высокотехнологичный продукт, сочетающий в себе небольшие размеры, высокую удельную мощность, высокий коэффициент полезного действия, низкий уровень шума и вибраций, соответствие самым высоким экологическим стандартам выхлопа 2008 EPA Tier 4 и EU stage III A, что позволяет с комфортом эксплуатировать технику в жилой застройке и закрытых помещениях.
  • Компания Yanmar не стремится к оптимизации производственных процессов, и не размещает свои заводы в развивающихся странах. Все двигатели производятся исключительно в Японии.
  • Скрупулезно отточенные технологические процессы производства и тщательное тестирование каждого двигателя на заводе обеспечивает премиальный уровень надежности и длительный срок безотказной работы, которым славится оригинальная японская продукция.
  • Высокие эксплуатационные характеристики, нетребовательность к качеству ГСМ, в сочетании с длительным моторесурсом гарантируют низкую стоимость владения генераторной установкой при постоянной эксплуатации.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-10-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
