АД-900С-Т400-1РНМ18

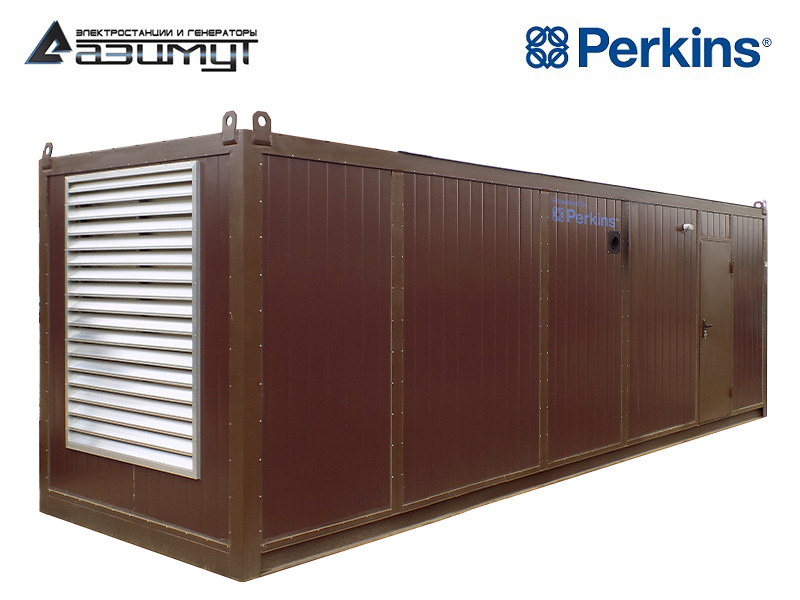

Дизельная электростанция 900 кВт в контейнере
АД 900С-Т400-1РНМ18
Постоянная мощность900 кВт / 1125 кВА
Резервная мощность990 кВт / 1237 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 4008-30TAG3
Синхронный генераторMECC ALTE ECO43-2M/4
КонтроллерDEEP SEA DSE 7320
Исполнениеконтейнерного исполнения
Степень автоматизации1-я
Габариты (Д х Ш х В)8050 х 2440 х 2900 мм
Вес13580 кг
Расход топлива при 100% нагрузке244 л/час
Топливный бак-- // --
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 4008-30TAG3
Основные характеристики:
Тип двигателя внутреннего сгорания дизельный, 4-х тактный
Скорость вращения 1500 об/мин
Основная механическая мощность (брутто) -- // --
Резервная механическая мощность (брутто) -- // --
Основная механическая мощность (нетто) 947 kWm (1270 л.с.)
Резервная механическая мощность (нетто) 1055 kWm (1408 л.с.)
Типичная электрическая мощность 1125 kVA (900 kWe)
Количество и расположение цилиндров 8 цилиндра, рядное, вертикальное
Диаметр поршня 160 мм
Ход поршня 190 мм
Объем двигателя 30,561 л
Тип подачи воздуха с турбонаддувом, охлаждением воздух-воздух
Система зажигания прямой впрыск DI
Коэффициент сжатия 13,6:1
Направление вращения коленчатого вала Против часовой стрелки (со стороны маховика)
Емкость масляной системы 153 л
Тип охлаждения водяное
Емкость системы охлаждения 148 л
Расход топлива при нагрузке:
110% 210 г/кВт*ч (269 л/ч)
100% 206 г/кВт*ч (244 л/ч)
75% 202 г/кВт*ч (188 л/ч)
50% 204 г/кВт*ч (120 л/ч)
Габариты (Д х Ш х В) 3468 х 2194 х 1920 мм
Сухой вес 4217 кг
Периодичность замены масла, масляного и топливного фильтров 500 моточасов
Норма токсичности выхлопных газов -- // --
Комплектация ElectropaK
Синхронный генераторMecc Alte ECO43-2M/4
Основные характеристики
Постоянная мощность 1125 кВА
Резервная мощность 1265 кВА
Скорость вращения 1500 об/мин
Частота 50 Гц
Напряжение 380 / 400 В
Тип фазности трехфазный
Коэффициент мощности Cos φ 0,8
Тип синхронный, бесщеточный, одноопорный
Регулировка напряжения автоматическая,регулятор DSR
Система возбуждения MAUX
Точность регулировки напряжения ± 1%
Количество полюсов 4
Шаг обмотки 2/3
КПД (4/4) 96 %
Класс защиты IP 23
Габариты 1460 х 810 х 1250 мм
Класс изоляции H
Вес 2370 кг
Страна происхождения Италия
Шкаф управленияШУЭ 1Р2000
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 2000 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова
Контейнер"СЕВЕР" ПБК-7
Назначение Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты 7050 х 2440 х 2630 мм
Вес 3700 кг
Уровень шума (7м) 50 дБ
Цвет RAL 8017 или любой другой по запросу
Условия эксплуатации электростанции эксплуатация вне помещений на открытом воздухе
Температура окружающей среды
Для ДЭС по 1-й степени автоматизации + 5ºС...+ 40ºС
Для ДЭС по 2-й степени автоматизации - 40ºС...+ 40ºС
Конструкция
- жесткая сварная рама из швеллера №10
- материал стен - сэндвич-панели 50 мм
- крыша цельносварная, лист 3 мм
- пол рифленый стальной лист 4 мм
- дверь стальная с замком
- защитная алюминиевая решетка на вентиляционных проемах
- щит собственных нужд
- термоизоляция
- шумоизоляция
- гидроизоляция
- болтовые зажимы для подключения заземления
- кабельный ввод - по запросу
Системы стандартной комплектации
Система основного и аварийного освещения
- светодиодная лента
Система отопления
- обогреватели конвекторного типа
Система автоматической приточно-вытяжной вентиляции
- клапана воздушный
- электроприводы
Система пожарно-охранной сигнализации
- прибор приемно-контрольный охранно-пожарный
- оповещатель свето-звуковой
- датчики тепловой
- датчик открытия двери
Система пожаротушения
- автоматический модуль порошкового пожаротушения
- огнетушитель углекислотный ручной
Достоинства
- большое внутреннее пространство для удобства эксплуатации и обслуживания электроагрегата
- возможность установки дополнительного оборудования
- удобство перемещения, транспортировки и монтажа

Подробные технические характеристики

Дизельная электростанция 900 кВт контейнерного исполнения АД-900С-Т400-1РНМ18

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 900 кВт в составе:

- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения PERKINS 4008-30TAG3 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора MECC ALTE ECO43-2M/4 номинальной мощностью 900 кВт  c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE 7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • дизельная электростанция установлена в блок-контейнере "СЕВЕР".



НАЗНАЧЕНИЕ:

Контейнерная электростанция ДЭС 900 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ:

  • Компания Perkins Engines Company Limited c 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
  • Продукция Caterpillar отличается эталонным уровнем качества, что обеспечивает высочайший уровень надежности оборудования,
  • На каждом заводе Perkins внедрена система менеджмента качества Caterpillar (CQMS), что обеспечивает неизменно превосходный уровень исполнения и контроля всех производственных операций, вне зависимости от страны происхождения.
  • Дизельные двигатели 4008 серии выпускаются на заводе Perkins в городе Аурангабад, штат Махараштра (Индия),
  • Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие европейским экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-900 в контейнере "СЕВЕР",
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА

Контейнерные электростанции по первой степени автоматизации предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. КДЭС устанавливается на ровную поверхность с максимальным допустимым уклоном не более 5%.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
13 234 800 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-900С-Т400-1РМ18 900 кВт 220/380 В (трехфазный) PERKINS открытое на раме 1-я степень,
          (электростартер)
12 084 800 ₽
Купить
АД-900С-Т400-2РМ18 900 кВт 220/380 В (трехфазный) PERKINS открытое на раме 2-я степень,
         (автозапуск, АВР)
12 814 300 ₽
Купить
АД-900С-Т400-1РКМ18 900 кВт 220/380 В (трехфазный) PERKINS в кожухе 1-я степень,
          (электростартер)
12 617 600 ₽
Купить
АД-900С-Т400-2РКМ18 900 кВт 220/380 В (трехфазный) PERKINS в кожухе 2-я степень,
         (автозапуск, АВР)
13 347 100 ₽
Купить
АД-900С-Т400-2РНМ18 900 кВт 220/380 В (трехфазный) PERKINS в контейнере 2-я степень,
         (автозапуск, АВР)
13 964 300 ₽
Купить
Аналогичные модели
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-900С-Т400-1РНМ11 900 кВт 220/380 В (трехфазный) AZIMUT в контейнере 1-я степень,
          (электростартер)
9 261 400 ₽
Купить
АД-900С-Т400-1РНМ9 900 кВт 220/380 В (трехфазный) BAUDOUIN MOTEURS в контейнере 1-я степень,
          (электростартер)
10 082 200 ₽
Купить
АД-900С-Т400-1РНМ15 900 кВт 220/380 В (трехфазный) CUMMINS в контейнере 1-я степень,
          (электростартер)
11 763 000 ₽
Купить
