АД-900С-Т400-1РНМ15IN

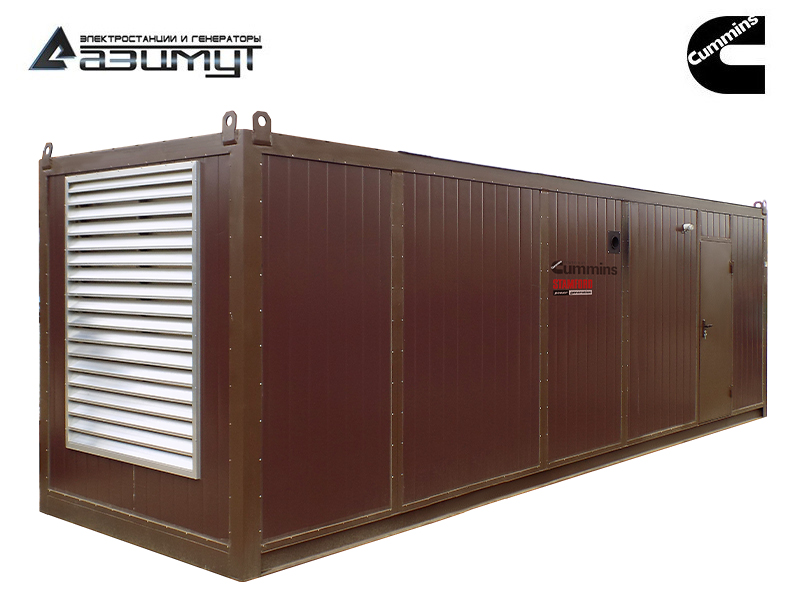

Дизельная электростанция в контейнере
АД-900С-Т400-1РНМ15IN
Постоянная мощность900 кВт / 1125 кВА
Резервная мощность990 кВт / 1240 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS KTA38-G9
Синхронный генераторSTAMFORD S6L1D-F4
КонтроллерDEEP SEA DSE 7320
Исполнениеконтейнерного исполнения
Степень автоматизации1-я
Габариты (Д х Ш х В)7050 х 2440 х 2730 мм
Вес12210 кг
Расход топлива при 100% нагрузке220 л/час
Топливный бак2000 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательCUMMINS KTA38-G9
Основные характеристики
Постоянная мощность 990 кВт
Резервная мощность 1089 кВт
Частота вращения 1500 об/мин
Объем двигателя 37,8 л
Количество и расположение цилиндров 12, V - образное
Сухой вес 4330 кг
Диаметр поршня 159 мм
Ход поршня 159 мм
Коэффициент сжатия 13,9:1
Скорость поршня 7,9 м/с
Среднее эффективное давление BMEP 2296 кПа
Порядок работы цилиндров 1-12-5-8-3-10-6-7-2-11-4-9
Регулировка частоты вращения электронная
Точность регулировки частоты вращения +/- 2,5%
Топливная система
Дизельное топливо ГОСТ 305-82
Емкость топливного бака 2000 л
Модель топливного насоса топливная система с насос-форсунками
Тип топливного фильтра полнопоточный со сменным картриджем
Расход топлива при нагрузке
100% 219,9 л/ч
75% 164,9 л/ч
50% 110,0 л/ч
Удельный расход топлива 213 г/кВт*ч
Максимальная температура в топливопроводе 70 °С
Максимальное давление в топливопроводе 203 мм рт. ст.
Система смазки
Система смазки комбинированная комбинированная под давлением и разбрызгиванием
Тип масляного насоса шестеренчатого типа с приводом от распредвала
Тип масляного фильтра полнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 135 л
Удельный расход масла на угар 0,5 г/кВт*ч
Максимальная температура масла 135 °C
Давление масла в системе 207 кПа
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 280 л
Максимальная температура охлаждающей жидкости 97 °C
Водяной насос центробежного типа с ременным приводом
Производительность водяного насоса 714 л/мин
Мощность вентилятора 17 кВт
Система электрооборудования
Напряжение в системе 24 В
Пусковое устройство электростартер 5,5 кВт
Максимальный ток зарядного генератора 55 А
Аккумуляторная батарея 2*400 А/ч
Система подачи воздуха
Тип с турбонаддувом и промежуточным охлаждением наддувочного воздуха типа «воздух-воздух»
Тип воздушного фильтра бумажный, заменяемый
Максимальное сопротивление воздушного фильтра 6,2 кПа
Максимальное статическое сопротивление воздушному потоку 260 мм вод. ст.
Расход воздуха вентилятора на охлаждение радиатора 17,2 м³/с
Расход воздуха на питание двигателя 56,7 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя 4,5 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора 4 м²
Система газовыхлопа
Температура выхлопных газов 565 °С
Поток выхлопных газов 164,7 м³/мин
Тип глушителя Промышленный - 9 dB
Максимальное противодавление выхлопных газов 10,2 кПа
Тепловые параметры
Общее тепловыделение ДГУ 1634 кВт
Система газовыхлопа 871 кВт
Система охлаждения 614 кВт
Корпус двигателя и генератора 149 кВт
Синхронный генераторSTAMFORD S6L1D-F4
Основные характеристики
Постоянная мощность 1110 кВА / 888 кВт
Резервная мощность 1180 кВА / 944 кВт
Тип синхронный, бесщеточный, одноопорный
Род тока переменный, трехфазный
Система возбуждения самовозбуждение
Напряжение 230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф 0,8
Класс защиты IP 23
Класс изоляции H
Количество полюсов 4
Количество выводов 12
Обмотка 311, двухслойная, концентрическая
Шаг обмотки 2 / 3
Диапазон регулировки напряжения +/- 1%
Автоматический регулятор напряжения MX321 (PMG)
Подавление колебаний по стандартам BS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартам BS5000, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359
Габариты упаковочной тары 170 x 90 x 153 см
Вес 2326 кг
Шкаф управленияШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Контейнер"СЕВЕР" ПБК-8
Назначение Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты 8050 х 2440 х 2630 мм
Вес 4100 кг
Уровень шума (7м) 50 дБ
Цвет RAL 8017 или любой другой по запросу
Условия эксплуатации электростанции эксплуатация вне помещений на открытом воздухе
Температура окружающей среды
Для ДЭС по 1-й степени автоматизации + 5ºС...+ 40ºС
Для ДЭС по 2-й степени автоматизации - 40ºС...+ 40ºС
Конструкция
- жесткая сварная рама из швеллера №10
- материал стен - сэндвич-панели 50 мм
- крыша цельносварная, лист 3 мм
- пол рифленый стальной лист 4 мм
- дверь стальная с замком
- защитная алюминиевая решетка на вентиляционных проемах
- щит собственных нужд
- термоизоляция
- шумоизоляция
- гидроизоляция
- болтовые зажимы для подключения заземления
- кабельный ввод - по запросу
Системы стандартной комплектации
Система основного и аварийного освещения
- светодиодная лента
Система отопления
- обогреватели конвекторного типа
Система автоматической приточно-вытяжной вентиляции
- клапана воздушный
- электроприводы
Система пожарно-охранной сигнализации
- прибор приемно-контрольный охранно-пожарный
- оповещатель свето-звуковой
- датчики тепловой
- датчик открытия двери
Система пожаротушения
- автоматический модуль порошкового пожаротушения
- огнетушитель углекислотный ручной
Достоинства
- большое внутреннее пространство для удобства эксплуатации и обслуживания электроагрегата
- возможность установки дополнительного оборудования
- удобство перемещения, транспортировки и монтажа

Подробные технические характеристики

Дизельная электростанция АД-900С-Т400-1РНМ15IN мощностью 900 кВт контейнерного типа

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 900 кВт в составе:

- первичного двенадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения CUMMINS KTA38-G9 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора STAMFORD S6L1D-F4 номинальной мощностью 900 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • дизельная электростанция установлена в блок-контейнере "СЕВЕР".



НАЗНАЧЕНИЕ:

Контейнерная электростанция ДЭС 900 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель от мирового лидера двигателестроения CUMMINS - гарантия надежной, долговременной работы ДГУ при самых тяжелых режимах эксплуатации,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • низкий расход топлива и масла,в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость дизельного генератора существенно ниже импортных аналогов с двигателем CUMMINS.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-900 в контейнере "СЕВЕР",
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА

Контейнерные электростанции по первой степени автоматизации предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. КДЭС устанавливается на ровную поверхность с максимальным допустимым уклоном не более 5%.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
