АД-900С-Т400-1РКМ18

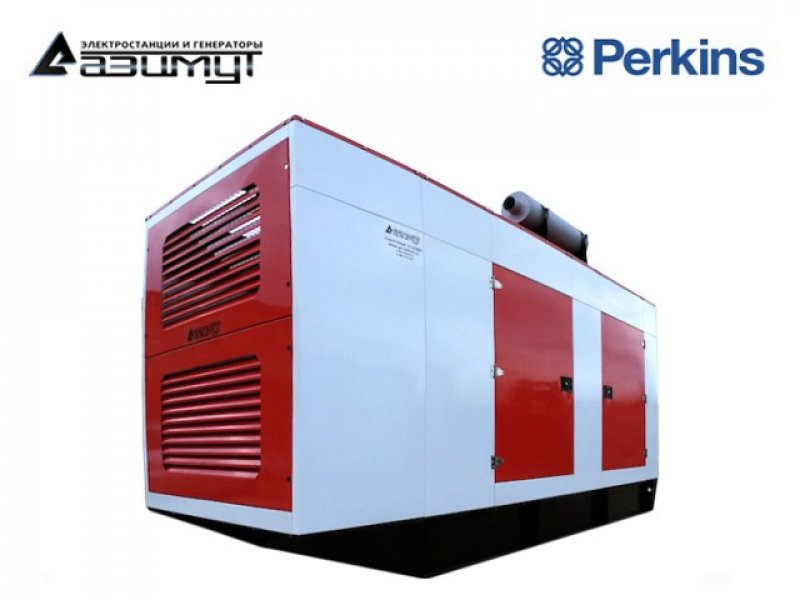

Дизельный генератор в кожухе
АД 900С-Т400-1РКМ18
Постоянная мощность900 кВт / 1125 кВА
Резервная мощность990 кВт / 1237 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 4008-30TAG3
Синхронный генераторMECC ALTE ECO43-2M/4
КонтроллерDEEP SEA DSE 7320
Исполнениев шумозащитном кожухе
Степень автоматизации1-я
Габариты (Д х Ш х В)5895 х 2680 х 2740 мм
Вес12180 кг
Расход топлива при 100% нагрузке244 л/час
Топливный бак-- // --
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 4008-30TAG3
Основные характеристики:
Тип двигателя внутреннего сгорания дизельный, 4-х тактный
Скорость вращения 1500 об/мин
Основная механическая мощность (брутто) -- // --
Резервная механическая мощность (брутто) -- // --
Основная механическая мощность (нетто) 947 kWm (1270 л.с.)
Резервная механическая мощность (нетто) 1055 kWm (1408 л.с.)
Типичная электрическая мощность 1125 kVA (900 kWe)
Количество и расположение цилиндров 8 цилиндра, рядное, вертикальное
Диаметр поршня 160 мм
Ход поршня 190 мм
Объем двигателя 30,561 л
Тип подачи воздуха с турбонаддувом, охлаждением воздух-воздух
Система зажигания прямой впрыск DI
Коэффициент сжатия 13,6:1
Направление вращения коленчатого вала Против часовой стрелки (со стороны маховика)
Емкость масляной системы 153 л
Тип охлаждения водяное
Емкость системы охлаждения 148 л
Расход топлива при нагрузке:
110% 210 г/кВт*ч (269 л/ч)
100% 206 г/кВт*ч (244 л/ч)
75% 202 г/кВт*ч (188 л/ч)
50% 204 г/кВт*ч (120 л/ч)
Габариты (Д х Ш х В) 3468 х 2194 х 1920 мм
Сухой вес 4217 кг
Периодичность замены масла, масляного и топливного фильтров 500 моточасов
Норма токсичности выхлопных газов -- // --
Комплектация ElectropaK
Синхронный генераторMecc Alte ECO43-2M/4
Основные характеристики
Постоянная мощность 1125 кВА
Резервная мощность 1265 кВА
Скорость вращения 1500 об/мин
Частота 50 Гц
Напряжение 380 / 400 В
Тип фазности трехфазный
Коэффициент мощности Cos φ 0,8
Тип синхронный, бесщеточный, одноопорный
Регулировка напряжения автоматическая,регулятор DSR
Система возбуждения MAUX
Точность регулировки напряжения ± 1%
Количество полюсов 4
Шаг обмотки 2/3
КПД (4/4) 96 %
Класс защиты IP 23
Габариты 1460 х 810 х 1250 мм
Класс изоляции H
Вес 2370 кг
Страна происхождения Италия
Шкаф управленияШУЭ 1Р2000
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 2000 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова
Шумозащитный кожух ВШК-1100
Назначение Эффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты 5700 х 1900 х 2850 мм
Вес 2550 кг
Материал кожуха сталь 2 мм
Уровень шума (7м) 50 дБ
Окраска порошковая окраска
Условия экплуатации эксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации +5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации -10 ºС.....+40 ºС
Характеристики
- эстетичный современный дизайн
- большие дверцы для обслуживания ДЭС
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- вентиляционные дефлекторы
- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
- штуцера слива технологических жидкостей выведенные наружу
- наружная заливная горловина, закрывающаяся на ключ
- установленная снаружи кнопка аварийного останова
- выделенный отсек для глушителя
- термоизоляция
- шумоизоляция
- гидроизолция

Подробные технические характеристики

Дизельный генератор АД-900С-Т400-1РКМ18 мощностью 900 кВт в шумозащитном кожухе

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 900 кВт в составе:

- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения PERKINS 4008-30TAG3 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора MECC ALTE ECO43-2M/4 номинальной мощностью 900 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE 7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • всепогодный шумозащитный кожух установлен на раму.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 900 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ:

  • Компания Perkins Engines Company Limited c 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
  • Продукция Caterpillar отличается эталонным уровнем качества, что обеспечивает высочайший уровень надежности оборудования,
  • На каждом заводе Perkins внедрена система менеджмента качества Caterpillar (CQMS), что обеспечивает неизменно превосходный уровень исполнения и контроля всех производственных операций, вне зависимости от страны происхождения.
  • Дизельные двигатели 4008 серии выпускаются на заводе Perkins в городе Аурангабад, штат Махараштра (Индия),
  • Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие европейским экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-900 в шумозащитном всепогодном кожухе,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по первой степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.



Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
12 617 600 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-900С-Т400-1РМ18 900 кВт 380 В (трехфазный) PERKINS открытое на раме 1-я степень,
          (электростартер)
12 084 800 ₽
Купить
АД-900С-Т400-1РМ18UK 900 кВт 380 В (трехфазный) PERKINS открытое на раме 1-я степень,
          (электростартер)
13 711 100 ₽
Купить
АД-900С-Т400-2РМ18 900 кВт 380 В (трехфазный) PERKINS открытое на раме 2-я степень,
         (автозапуск, АВР)
12 814 300 ₽
Купить
АД-900C-T400-2РМ18UK 900 кВт 380 В (трехфазный) PERKINS открытое на раме 2-я степень,
         (автозапуск, АВР)
14 440 500 ₽
Купить
АД-900C-T400-1РКМ18UK 900 кВт 380 В (трехфазный) PERKINS в кожухе 1-я степень,
          (электростартер)
14 243 900 ₽
Купить
АД-900С-Т400-2РКМ18 900 кВт 380 В (трехфазный) PERKINS в кожухе 2-я степень,
         (автозапуск, АВР)
13 347 100 ₽
Купить
АД-900C-T400-2РКМ18UK 900 кВт 380 В (трехфазный) PERKINS в кожухе 2-я степень,
         (автозапуск, АВР)
14 973 300 ₽
Купить
АД-900С-Т400-1РНМ18 900 кВт 380 В (трехфазный) PERKINS в контейнере 1-я степень,
          (электростартер)
13 234 800 ₽
Купить
АД-900C-T400-1РНМ18UK 900 кВт 380 В (трехфазный) PERKINS в контейнере 1-я степень,
          (электростартер)
14 861 100 ₽
Купить
АД-900С-Т400-2РНМ18 900 кВт 380 В (трехфазный) PERKINS в контейнере 2-я степень,
         (автозапуск, АВР)
13 964 300 ₽
Купить
АД-900C-T400-2РНМ18UK 900 кВт 380 В (трехфазный) PERKINS в контейнере 2-я степень,
         (автозапуск, АВР)
15 590 500 ₽
Купить
