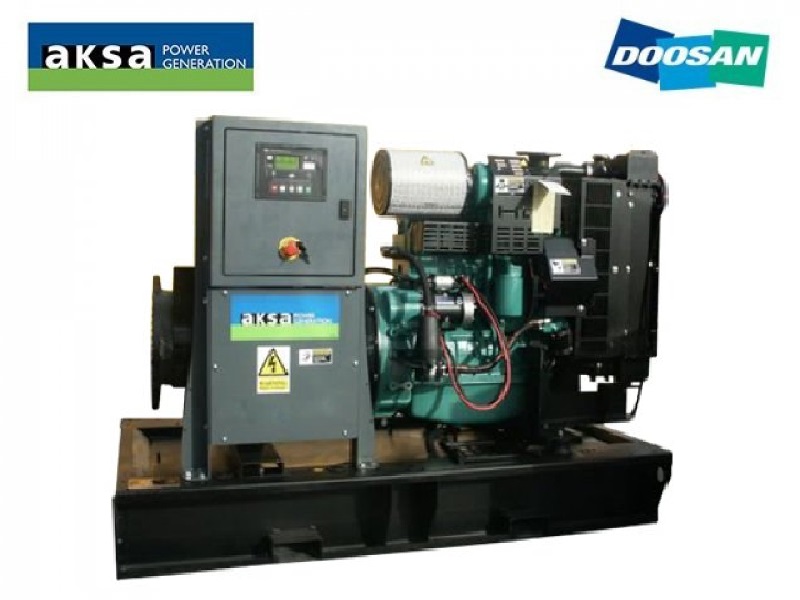

AKSA AD 93

Дизельная электростанция открытая на раме
AKSA AD 93
Постоянная мощность66 кВт / 83 кВА
Резервная мощность73 кВт / 91 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDOOSAN D1146
Синхронный генераторAKSA AK 480
КонтроллерDeep Sea DSE 6020
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)2300 x 1150 x 1660 мм
Вес1600 кг
Расход топлива при 100% нагрузке21,0 л/ч
Топливный бак154 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательDOOSAN D1146
Основные характеристики
Постоянная мощность77 кВт
Резервная мощность85 кВт
Частота вращения1500 об/мин
Объем двигателя8,071 л
Количество и расположение цилиндров6 цилиндров, вертикальное рядное
Сухой вес720 кг
Диаметр поршня111 мм
Ход поршня139 мм
Коэффициент сжатия16,8:1
Скорость поршня6,95 м/c
Среднее эффективное давление BMEP1,10 МПа
Порядок работы цилиндров1-5-3-6-2-4
Регулировка частоты вращениямеханическая
Точность регулировки частоты вращения+/- 0,5%
Топливная система
Дизельное топливоГОСТ 305-82
Емкость топливного бака300 л
Модель топливного насосаZEXEL, рядный
Тип топливного фильтраполнопоточный со сменным картриджем
Расход топлива при нагрузке
100%20,8 л/ч
75%16,1 л/ч
50%11,6 л/ч
Удельный расход топлива 224,7 г/кВт*ч
Максимальная температура в топливопроводе56 ºС
Максимальное давление в топливопроводе1,8 бар
Система смазки
Система смазки комбинированнаяпод давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа, с приводом от распредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 15,5 л
Удельный расход масла на угар 1,1 г/кВт*ч
Максимальная температура масла120 ºС
Давление масла в системе3,0 - 6,5 бар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения34 л
Максимальная температура охлаждающей жидкости103 ºС
Водяной насосцентробежного типа с ременным приводом
Производительность водяного насоса263 л/мин
Мощность вентилятора4,5 кВт
Система электрооборудования
Напряжение в системе24 В
Пусковое устройствоэлектростартер 4,5 кВт
Максимальный ток зарядного генератора45 А
Аккумуляторная батарея2 х 12 В / 100 А*ч
Система подачи воздуха
Типатмосферный
Тип воздушного фильтрафильтроэлемент
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку635 мм вод. ст.
Расход воздуха вентилятора на охлаждение радиатора225 м³/ч
Расход воздуха на питание двигателя6,7 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя1,0 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора1,0 м²
Система газовыхлопа
Температура выхлопных газов≤ 580 ºС
Поток выхлопных газов18,8 м³/c
Тип глушителяПромышленный - 9 dB
Максимальное противодавление выхлопных газов600 мм вод. ст.
Тепловые параметры
Общее тепловыделение ДГУ176 кВт/ч
Система газовыхлопа102 кВт/ч
Система охлаждения60 кВт/ч
Корпус двигателя и генератора14 кВт/ч
Синхронный генераторAKSA AK 480
Основные характеристики
Постоянная мощность100 кВА / 80 кВт
Резервная мощность110 кВА / 88 кВт
Типсинхронный, бесщеточный, одноопорный
Род токапеременный, трехфазный
Напряжение230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф0,8
Количество полюсов4
Обмотка2/3
Регулировка напряженияавтоматическая, регулятор SX460
Диапазон регулировки напряжения± 1%
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Вес406 кг
Расход охлаждающего воздуха30,84 м3/мин
Шкаф управления AKSA DSE 6020
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 6020 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

Дизельная электростанция AKSA AD 93 мощностью 66 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного шестицилиндрового рядного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения DOOSAN D1146, объемом 8,071 литра и номинальной мощностью 77 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AKSA AK 480 c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером Deep Sea DSE 6020 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, загородных домов и коттеджей.

Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме.

Использование многоцилиндрового двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность эксплуатации.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • AKSA - один из крупнейших в мире производителей дизельных электростанций, с опытом с 1984 года. Сборка ДГУ производится на современном заводе, площадью более 100.000 кв. метров в Гуанчжоу (Китай), что обеспечивает высокое качество продукции и низкие отпускные цены.
  • первичный дизельный двигатель производства южно-корейской корпорации Doosan Infracore зарекомендовал себя на международном рынке, как относительно недорогой, но надежный и стабильно работающий агрегат с невысоким расходом топлива.
  • в обмотках синхронного генератора AKSA используется только высококачественная медь, что увеличивает КПД установки, продлевает ресурс и снижает расход топлива.
  • установлен контроллер производства компании Deep Sea Electronics (Великобритания) - ведущего разработчика и производителя автоматизированных систем управления энергетического оборудования.
  • электростанции AKSA на двигателях Doosan адаптированы к использования отечественных горюче-смазочных материалов.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС AKSA AD 93,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • комплект фильтров для ТО-00,
  • заправка маслом и тосолом,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ОСНОВНОЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНЫЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
1 819 100 ₽
