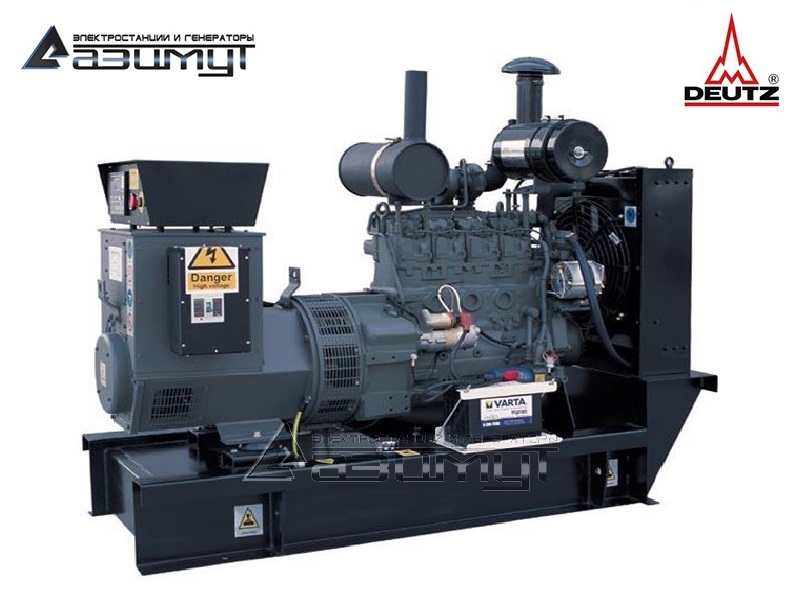

АД-60С-Т400-1РМ6C

Дизельная электростанция открытого типа
АД 60С-Т400-1РМ6C
Постоянная мощность60 кВт / 75 кВA
Резервная мощность66 кВт / 83 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDEUTZ BF4M 2012C G1
Синхронный генераторAZIMUT Z224F
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1850 x 1010 x 1810 мм
Вес1290 кг
Расход топлива при 100% нагрузке18,1 л/час
Топливный бак150 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательDEUTZ BF4M2012C G1
Основные характеристики
Выходная мощность на валу (Standby)74,9 кВт
Номинальная мощность (PRP)70 кВт
Предельная мощность (LTP)64 кВт
Выходная электрическая мощность80 кВА
Частота вращения1500 об/мин
Объем двигателя4,04 л
Количество и расположение цилиндров4 цилиндров, вертикальное рядное
Диаметр поршня101 мм
Ход поршня126 мм
Коэффициент сжатия19:1
Скорость поршня6,30 м/c
Среднее эффективное давление BMEP14,8 МПа
Регулировка частоты вращениямеханическая
Точность регулировки частоты вращения± 4-6%
Число зубьев коронной шестерни маховика129
Момент инерции1,2 кг*м2
Звуковое давление при полной нагрузке на расстоянии 1 м94,5 дБА
Сухой вес405 кг
Система смазки
Расход топлива при нагрузке
25%5,0 л/ч (240 г/кВт*ч)
50%8,9 л/ч (214 г/кВт*ч)
75%13,3 л/ч (213 г/кВт*ч)
100%18,1 л/ч (217 г/кВт*ч)
Макс. высота всасывания топливного насоса1 м
Система смазки
Удельный расход масла на угар 0,15%
Емкость масляной системы 8,5 л
Максимальная температура масла в картере128 ºС
Минимальное давление масла в системе1,5 бар
Система охлаждения
Типжидкостное(радиаторное), циркуляция под давлением
Емкость системы охлаждения21,9 л
Макс. температура охлаждающей жидкости (предупреждение / отключение)97 ºС / 103 ºС
Рабочий диапазон термостата83 ºС - 98 ºС
Производительность помпы7,2 м³/час
Мощность вентилятора4,9 кВт
Минимальное давление теплоносителя перед помпой0,15 бар
Поток воздуха на охлаждение5400 м³/час
Впускная / выпускная система
Тип подачи воздухатурбонаддув
Поток воздуха на питание267,4 м³/час
Макс. противодавление выхлопным газам30 мбар
Температура выхлопных газов≤ 600 ºС
Поток выхлопных газов829 м³/час
Электрическая система
Напряжение24 В
Мощность стартера3 кВт
Ток зарядного генератора35 А
Аккумуляторные батареи2 х 100 А*ч
Синхронный генераторZ224F
Основные характеристики
Постоянная мощность75 кВА / 60 кВт
Резервная мощность82,5 кВА / 66 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес320 кг
Род токапеременный, трехфазный
Номинальная сила тока108 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД90,0%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"
Шкаф управления ШУЭ 1Р125
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель125 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

Дизельный генератор АД 60С-Т400-1РМ6C мощностью 60 кВт открытого исполнения

✔ КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтирован стационарный дизель генератор в составе:

  • первичный четырехцилиндровый двигатель водяного охлаждения с механической регулировкой частоты вращения DEUTZ BF4M 2012C G1 с промышленным глушителем и радиаторным блоком охлаждения,
  • синхронный бесщеточный генератор AZIMUT Z224F мощностью 60 кВт / 75 кВА c автоматической регулировкой напряжения,
  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • топливный бак интегрирован в конструкцию рамы.



✔ НАЗНАЧЕНИЕ:

Дизель генератор открытого типа используется как основной или резервный источник переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленные предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность.



✔ ПРЕИМУЩЕСТВА:

  • дизельный двигатель произведен в Китае заводом Deutz (Dalian) Engine Co., Ltd., который ранее являлся совместным предприятием Deutz AG и крупнейшим автомобильным концерном Китая FAW Group,
  • производство в Китае позволило снизить издержки, и предложить потребителям высококачественный двигатель по более привлектельной цене,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • усиленная конструкция первичного дизельного двигателя,
  • низкий уровень шума и вибраций,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,,
  • высокая топливная экономичность,
  • цена дизель генератора существенно ниже импортных аналогов с двигателем DEUTZ.



✔ КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция открытого типа,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний,
  • гарантийный талон.



✔ КОНТРОЛЬ КАЧЕСТВА:

Каждая дизельная установка проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
1 123 100 ₽
