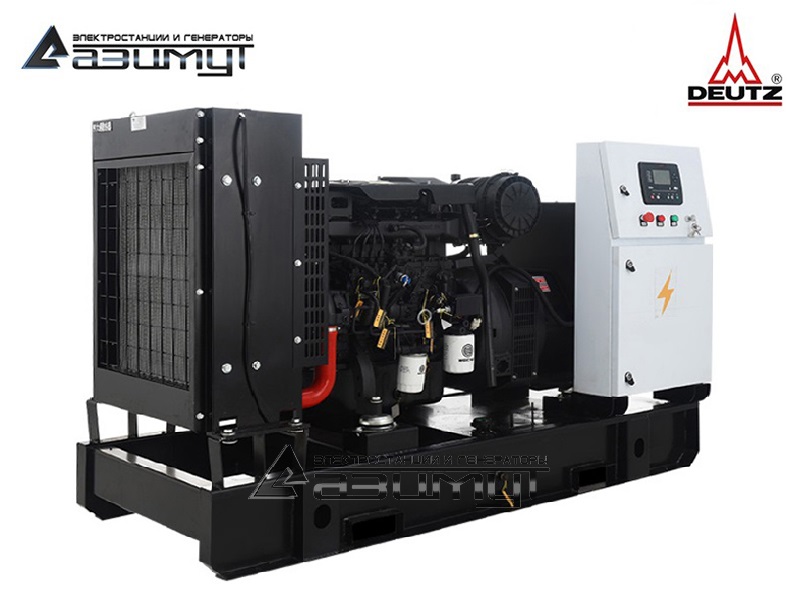

АД-60С-Т400-1РМ6

Дизельная электростанция открытая на раме
АД 60С-Т400-1РМ6
Постоянная мощность60 кВт / 75 кВА
Резервная мощность66 кВт / 83 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDeutz ВF4M 2012C
Синхронный генераторAZIMUT Z224F
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)2110 x 1010 x 1810 мм
Вес1290 кг
Расход топлива при 100% нагрузке18,1 л/час
Топливный бак120 л
Автономностьмин. 8 часов
Гарантия12 мес

Скрыть

Дизельный двигательDEUTZ BF4M 2012C
Основные характеристики
Постоянная мощность, COP 64 кВт
Номинальная мощность, PRP 71 кВт
Предельная мощность, LTP 75 кВт
Частота вращения 1500 об/мин
Объем двигателя 4,04 л
Количество и расположение цилиндров 4 цилиндра, вертикальное рядное
Сухой вес 391 кг
Диаметр поршня 101 мм
Ход поршня 126 мм
Коэффициент сжатия 18,4
Скорость поршня 6,3 м/c
Среднее эффективное давление BMEP 1,42 МПа
Порядок работы цилиндров 1-4-3-2
Регулировка частоты вращения механическая
Точность регулировки частоты вращения +/- 5%
Топливная система
Дизельное топливо ГОСТ 305-82
Емкость топливного бака 150 л
Модель топливного насоса Bosch, рядный
Тип топливного фильтра полнопоточный со сменным картриджем
Расход топлива при нагрузке
100% 18,5 л/ч
75% 13,9 л/ч
50% 9,8 л/ч
Удельный расход топлива 217 г/кВт*ч
Максимальная температура в топливопроводе 55 ºС
Максимальное давление в топливопроводе 1,8 бар
Система смазки
Система смазки комбинированная принудительная под давлением
Тип масляного насоса шестеренчатого типа,с приводом от распредвала
Тип масляного фильтра полнопоточный патронный фильтр
Тип масла SAE 15W-40/ 10W-30
Емкость масляной системы 8,5 л
Удельный расход масла на угар 0,44 г/кВт*ч
Максимальная температура масла 130 ºС
Давление масла в системе 3,0 - 6,5 бар
Система охлаждения
Тип охлаждения жидкостное(радиаторное),циркуляция под давлением
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 8,5
Максимальная температура охлаждающей жидкости 103 ºС
Водяной насос центробежного типа с ременным приводом
Производительность водяного насоса 102 л/мин
Мощность вентилятора 2,5 кВт
Система электрооборудования
Напряжение в системе 12 В
Пусковое устройство стартер 2,6 кВт
Максимальный ток зарядного генератора 55 А
Аккумуляторная батарея 12/90 А*ч
Система подачи воздуха
Тип турбонаддув с промежуточным охлаждением
Тип воздушного фильтра фильтроэлемент
Максимальное сопротивление воздушного фильтра 5 кПа
Максимальное статическое сопротивление воздушному потоку 4,1 кПа
Расход воздуха вентилятора на охлаждение радиатора 78 м³/ч
Расход воздуха на питание двигателя 4,4 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя 0,64 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора 0,64 м²
Система газовыхлопа
Температура выхлопных газов ≤ 600 ºС
Поток выхлопных газов 13,8 м³/ч
Тип глушителя промышленный
Максимальное противодавление выхлопных газов 3 кПа
Тепловые параметры
Общее тепловыделение ДГУ 122 кВт/ч
Система газовыхлопа 71 кВт/ч
Система охлаждения 41 кВт/ч
Корпус двигателя и генератора 10 кВт/ч
Синхронный генераторAZIMUT Z224F
Основные характеристики
Постоянная мощность 75 кВА / 60 кВт
Резервная мощность 82,5 кВА / 66 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 320 кг
Род тока переменный, трехфазный
Номинальная сила тока 108 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 90,0%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

★Дизельный генератор АД 60С-Т400-1РМ6 мощностью 60 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного четырехцилиндрового рядного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения Deutz ВF4M 2012C, объемом 4,04 литра и номинальной мощностью 71 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT Z224F номинальной мощностью 60 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Электростанция ДЭС используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения строительных площадок, промышленных предприятий, социальных объектов, небольших торговых центров.

Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме.

Использование многоцилиндрового дизельного двигателя Deutz радиаторного охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и длительный срок службы электростанции до капитального ремонта.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА ДГУ С ДВИГАТЕЛЯМИ DEUTZ СЕРИИ 2012

  • 4- и 6-цилиндровые рядные двигатели с водяным охлаждением, турбонаддувом и охлаждением наддувочного воздуха.
  • Компактная конструкция двигателя и три возможности привода вала отбора мощности, интегрированные в шестеренчатый привод, сокращают затраты на установку и предлагают многочисленные возможности применения.

  • Увеличенные интервалы замены масла и легкая замена моторных жидкостей сокращают эксплуатационные расходы и повышают эксплуатационную готовность оборудования.
  • Наилучшие характеристики холодного пуска даже в экстремальных условиях.
  • Низкий уровень шума благодаря акустически оптимизированным компонентам, очень плавному ходу и высокой долговечности.
  • Прочная конструкция двигателя позволяет работать даже с топливом с очень высоким содержанием серы.
  • Двигатели соответствуют требованиям Stage II ЕС и Tier 2 Агентства по охране окружающей среды США.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • комплект фильтров для ТО-00,
  • заправка маслом и тосолом,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ОСНОВНОЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНЫЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.



Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
1 219 900 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-60С-Т400-1РМ6C 60 кВт 220/380 В (трехфазный) DEUTZ открытое на раме 1-я степень,
          (электростартер)
767 700 ₽
Купить
АД-60С-Т400-2РМ6 60 кВт 220/380 В (трехфазный) DEUTZ открытое на раме 2-я степень,
         (автозапуск, АВР)
1 278 400 ₽
Купить
АД-60С-Т400-2РМ6C 60 кВт 220/380 В (трехфазный) DEUTZ открытое на раме 2-я степень,
         (автозапуск, АВР)
801 600 ₽
Купить
АД-60С-Т400-1РКМ6 60 кВт 220/380 В (трехфазный) DEUTZ в кожухе 1-я степень,
          (электростартер)
1 327 900 ₽
Купить
АД-60С-Т400-1РKМ6C 60 кВт 220/380 В (трехфазный) DEUTZ в кожухе 1-я степень,
          (электростартер)
846 600 ₽
Купить
АД-60С-Т400-2РКМ6 60 кВт 220/380 В (трехфазный) DEUTZ в кожухе 2-я степень,
         (автозапуск, АВР)
1 386 400 ₽
Купить
АД-60С-Т400-2РKМ6C 60 кВт 220/380 В (трехфазный) DEUTZ в кожухе 2-я степень,
         (автозапуск, АВР)
880 600 ₽
Купить
АД-60С-Т400-1РНМ6 60 кВт 220/380 В (трехфазный) DEUTZ в контейнере 1-я степень,
          (электростартер)
1 568 900 ₽
Купить
АД-60С-Т400-1РНМ6C 60 кВт 220/380 В (трехфазный) DEUTZ в контейнере 1-я степень,
          (электростартер)
1 113 700 ₽
Купить
АД-60С-Т400-2РНМ6 60 кВт 220/380 В (трехфазный) DEUTZ в контейнере 2-я степень,
         (автозапуск, АВР)
1 627 400 ₽
Купить
АД-60С-Т400-2РНМ6C 60 кВт 220/380 В (трехфазный) DEUTZ в контейнере 2-я степень,
         (автозапуск, АВР)
1 147 600 ₽
Купить
ЭД-60-Т400-1РКМ6 60 кВт 220/380 В (трехфазный) DEUTZ передвижное 1-я степень,
          (электростартер)
1 368 900 ₽
Купить
ЭД-60-Т400-1РКМ6C 60 кВт 220/380 В (трехфазный) DEUTZ передвижное 1-я степень,
          (электростартер)
958 600 ₽
Купить
ЭД-60-Т400-2РКМ6 60 кВт 220/380 В (трехфазный) DEUTZ передвижное 2-я степень,
         (автозапуск, АВР)
1 427 400 ₽
Купить
ЭД-60-Т400-2РКМ6C 60 кВт 220/380 В (трехфазный) DEUTZ передвижное 2-я степень,
         (автозапуск, АВР)
992 600 ₽
Купить
