АД-480C-T400-2РМ18

Дизельный генератор 480 кВт с автозапуском
АД-480C-T400-2РМ18
Постоянная мощность480 кВт / 600 кВА
Резервная мощность528 кВт / 660 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 2806C-E18TAG1A
Синхронный генераторSTAMFORD HCI544E
КонтроллерDEEP SEA DSE 6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)3910 x 1380 x 2160 мм
Вес4286 кг
Расход топлива при 100% нагрузке119 л/час
Топливный бак1100 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 2806C-E18TAG1A
Основные характеристики:
Тип двигателя внутреннего сгорания дизельный, 4-х тактный
Скорость вращения 1500 об/мин
Основная механическая мощность (брутто) 532 kWm (713 л.с.)
Резервная механическая мощность (брутто) 584 kWm (783 л.с.)
Основная механическая мощность (нетто) 514 kWm (689 л.с.)
Резервная механическая мощность (нетто) 565 kWm (758 л.с.)
Типичная электрическая мощность 591 kVA (473 kWe)
Количество и расположение цилиндров 6 цилиндра, рядное, вертикальное
Диаметр поршня 145 мм
Ход поршня 183 мм
Объем двигателя 18,1 л
Тип подачи воздуха с параллельным турбонаддувом и охлаждением воздух-воздух
Система зажигания прямой впрыск DI
Коэффициент сжатия 14,5:1
Направление вращения коленчатого вала Против часовой стрелки (со стороны маховика)
Емкость масляной системы 62 л
Тип охлаждения водяное
Емкость системы охлаждения 61 л
Расход топлива при нагрузке:
110% 205 г/кВт*ч
100% 214 г/кВт*ч (119 л/ч)
75% 216 г/кВт*ч
50% 212 г/кВт*ч
Габариты (Д х Ш х В) 2545 x 1808 x 1536 мм
Сухой вес 2050 кг
Периодичность замены масла, масляного и топливного фильтров 500 моточасов
Норма токсичности выхлопных газов EU Stage II / EPA Tier 2
Комплектация ElectropaK
Синхронный генераторSTAMFORD HCI544E
Основные характеристики
Постоянная мощность 600 кВА
Резервная мощность 660 кВА
Тип синхронный, бесщеточный, одноопорный
Род тока переменный, трехфазный
Система возбуждения самовозбуждение
Напряжение 230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф 0,8
Класс защиты IP 23
Класс изоляции H
Количество полюсов 4
Количество выводов 12
Обмотка 311, двухслойная, концентрическая
Шаг обмотки 2 / 3
Диапазон регулировки напряжения +/- 1%
Автоматический регулятор напряжения AS440
Подавление колебаний по стандартам BS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартам BS EN 60034, VDE 05030, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359.
Габариты упаковочной тары 1660 x 870 x 1240 мм
Вес 1543 кг
Шкаф управленияШУЭ DSE 6120
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 6120 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

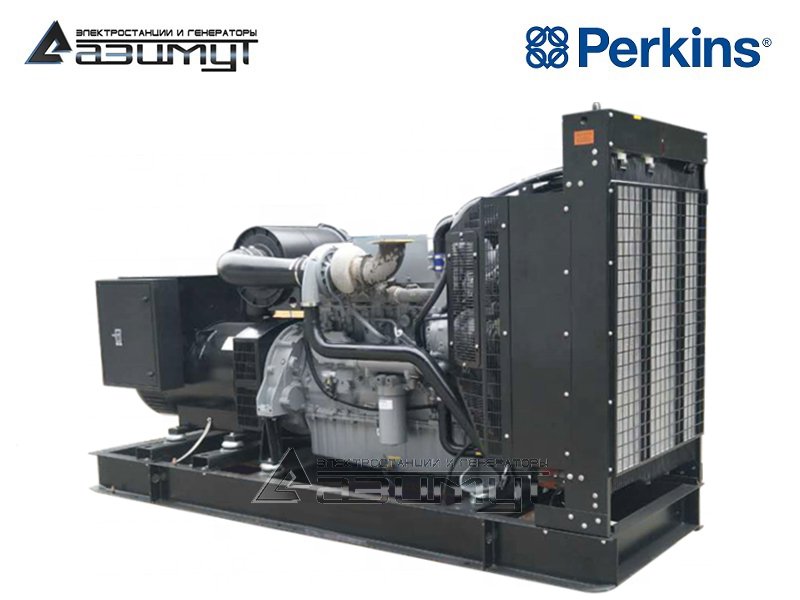

★Дизельный генератор АД-480C-T400-2РМ18 мощностью 480 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный 3-фазный дизельный генератор в составе:

- первичного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения PERKINS 2806C-E18TAG1A с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В STAMFORD HCI544E номинальной мощностью 480 кВт c автоматической регулировкой напряжения,

  • шкаф управления электростанцией (ШУЭ) с автоматическим выключателем и контроллером DEEP SEA DSE 6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • рама со стальным топливным баком на 8 часов работы.



НАЗНАЧЕНИЕ:

Дизельный генератор 480 кВт с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/480 В и частотой 50 Гц  для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Вторая степень автоматизации (автозапуск) обеспечивает автоматический запуск и останов ДЭС при отключении и включении основной сети.

Данная модель представляет собой промышленный дизельный генератор с автозапуском, предназначенный для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • Двигатель Perkins – английский джентльмен в мире дизельных моторов, которому вы всегда можете доверять и положиться на него для решения самых сложных задач.
  • Более 80% когда-либо произведенных двигателей Perkins до сих пор находятся в эксплуатации.
  • Компания Perkins, основанная в 1932 году, с 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
  • Perkins располагает производственными площадками в Великобритании, США, Индии, Бразилии и Китае суммарной мощностью свыше 500.000 двигателей в год,
  • Промышленные дизельные двигатели серии 2806 выпускаются в США на заводе в городе Сегуин, штат Техас. Завод имеет площадь свыше 12000 квадратных метров и на нем занято свыше 1200 сотрудников.
  • Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие современным экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельный генератор 480 кВт с автозапуском,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.





ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-500-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
6 013 400 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-480С-Т400-1РМ18 480 кВт 220/380 В (трехфазный) PERKINS открытое на раме 1-я степень,
          (электростартер)
5 851 400 ₽
Купить
АД-480C-T400-1РКМ18 480 кВт 220/380 В (трехфазный) PERKINS в кожухе 1-я степень,
          (электростартер)
6 214 000 ₽
Купить
АД-480C-T400-2РКМ18 480 кВт 220/380 В (трехфазный) PERKINS в кожухе 2-я степень,
         (автозапуск, АВР)
6 376 000 ₽
Купить
АД-480C-T400-1РНМ18 480 кВт 220/380 В (трехфазный) PERKINS в контейнере 1-я степень,
          (электростартер)
6 431 400 ₽
Купить
АД-480C-T400-2РНМ18 480 кВт 220/380 В (трехфазный) PERKINS в контейнере 2-я степень,
         (автозапуск, АВР)
6 593 400 ₽
Купить
ЭД-480-Т400-1РКМ18 480 кВт 220/380 В (трехфазный) PERKINS передвижное 1-я степень,
          (электростартер)
6 635 400 ₽
Купить
ЭД-480-Т400-2РКМ18 480 кВт 220/380 В (трехфазный) PERKINS передвижное 2-я степень,
         (автозапуск, АВР)
6 797 400 ₽
Купить
Аналогичные модели
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-480С-Т400-2РМ6C 480 кВт 220/380 В (трехфазный) DEUTZ открытое на раме 2-я степень,
         (автозапуск, АВР)
3 978 000 ₽
Купить
АД-480С-Т400-2РМ20 480 кВт 220/380 В (трехфазный) FPT - IVECO открытое на раме 2-я степень,
         (автозапуск, АВР)
4 572 700 ₽
Купить
АД-480C-T400-2РМ27 480 кВт 220/380 В (трехфазный) MTU открытое на раме 2-я степень,
         (автозапуск, АВР)
4 902 300 ₽
Купить
