АД-480С-Т400-2РМ6C

Дизельный генератор 480 кВт с автозапуском
АД-480С-Т400-2РМ6C
Постоянная мощность480 кВт / 600 кВА
Резервная мощность528 кВт / 660 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDEUTZ BF8M 1015CP LA G5
Синхронный генераторAZIMUT ZC5FS
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)3250 × 1650 × 2015 мм
Вес4542 кг
Расход топлива при 100% нагрузке136,0 л/час
Топливный бак1400 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательDEUTZ BF8M 1015CP LA G5
Основные характеристики
Выходная мощность на валу (Standby) 560 кВт
Номинальная мощность (PRP) 500 кВт
Частота вращения 1500 об/мин
Регулировка частоты вращения электронная
Количество и расположение цилиндров 8 цилиндров, V90º
Тип подачи воздуха турбонаддув, охлаждение воздух-воздух
Объем двигателя 15,874 л
Диаметр поршня 132 мм
Ход поршня 145 мм
Коэффициент сжатия 16,5:1
Среднее эффективное давление BMEP 23,5 бар
Число зубьев коронной шестерни маховика 167
Звуковое давление при полной нагрузке на расстоянии 1 м 99,5 дБА
Потеря мощности на каждые 100 м превышения высоты 1000 метров над уровнем моря ≤ 0,9%
Потеря мощности на каждые 10ºC превышения температуры окружающей среды в 30ºС ≤ 4%
Сухой вес 1075 кг
Система смазки
Емкость масляной системы 48 л
Минимальное рабочее давление масла ≥ 3 бар
Рабочая температура масла < 130 ºС
Удельный расход масла на угар ≤ 0,3%
Наклон масляного поддона 22,5º
Масляный фильтр бумажный фильтрэлемент х 2
Система охлаждения
Тип жидкостное (радиаторное), циркуляция под давлением
Емкость системы охлаждения 21 л
Производительность помпы 347 л/мин
Минимальное давление теплоносителя перед помпой 0,15 бар
Допустимое падение давления в системе охлаждения ≤ 0,35 бар
Тепло передаваемое ОЖ 375 кВт
Тепло передваваемое интеркулеру 228 кВт
Рабочий диапазон термостата 79 ºС - 87 ºС
Макс. температура охлаждающей жидкости (предупреждение / отключение) 94 ºС / 102 ºС
Диаметр вентилятора толкающего типа 980 мм
Поток воздуха на охлаждение 5,6 м³/c
Мощность вентилятора 14 кВт
Топливная система
Удельный расход топлива 196 г/кВт*ч
Топливный фильтр бумажный фильтрэлемент х 2
Скорость холостого хода 600 ± 50 об/мин
Порядок работы цилиндров 1-8-3-6-2-5-4-7
Температура выхлопных газов ≤ 540 ºС
Электрическая система
Напряжение 24 В
Мощность стартера 9 кВт
Ток зарядного генератора 55 А
Аккумуляторные батареи 150 А*ч
Холодный запуск без использования подогревателя выше -17ºС
Синхронный генераторAZIMUT ZС5FS
Основные характеристики
Постоянная мощность 625 кВА / 500 кВт
Резервная мощность 687,5 кВА / 550 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 1685 кг
Род тока переменный, трехфазный
Номинальная сила тока 900 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 94,8%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 0# / 18"
Шкаф управленияШУЭ 2Р1000
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 1000 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей есть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

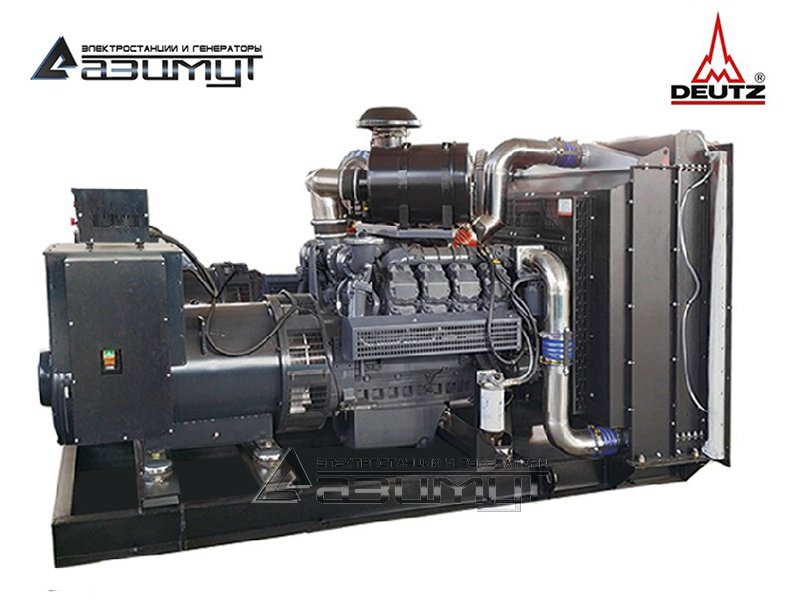

★Дизельный генератор АД-480С-Т400-2РМ6C мощностью 480 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный 3-фазный дизельный генератор в составе:

- первичного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения DEUTZ BF8M 1015CP LA G5 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В AZIMUT ZC5FS номинальной мощностью 480 кВт c автоматической регулировкой напряжения,

  • шкаф управления электростанцией (ШУЭ) с блоком АВР, автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • рама со стальным топливным баком на 8 часов работы.



НАЗНАЧЕНИЕ:

Дизельный генератор с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/480 В и частотой 50 Гц  для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Вторая степень автоматизации (автозапуск) обеспечивает автоматический запуск и останов ДЭС при отключении и включении основной сети.

Данная модель представляет собой промышленный дизельный генератор с автозапуском, предназначенный для постоянной эксплуатации.


ПРЕИМУЩЕСТВА:

  • дизельный двигатель произведен в Китае заводом Hebei Huabei Diesel Engine Co., Ltd (Huachai - Deutz) по лицензии Deutz AG,
  • производство в Китае позволило снизить издержки, и предложить потребителям высококачественный надежный двигатель, изготовленный по немецким стандартам, по более привлектельной цене,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • усиленная конструкция первичного дизельного двигателя,
  • низкий уровень шума и вибраций,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,,
  • высокая топливная экономичность,
  • цена дизель генератора существенно ниже импортных аналогов с двигателем Deutz.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельный генератор 480 кВт с автозапуском,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.





ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-500-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
