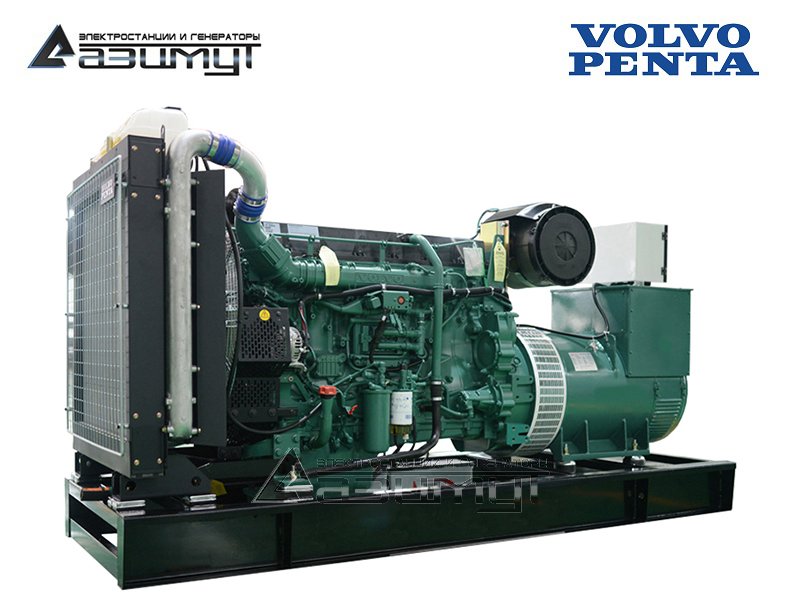

АД-400С-Т400-1РМ23

Дизель генератор открытого типа
АД 400С-Т400-1РМ23
Постоянная мощность400 кВт / 500 кВА
Резервная мощность440 кВт / 550 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательVOLVO PENTA TAD1641GE
Синхронный генераторLEROY-SOMER TAL 047 C
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)3510 x 1310 x 2210 мм
Вес3660 кг
Расход топлива при 100% нагрузке102,1 л/час
Топливный бак1000 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательVOLVO PENTA TAD1641GE
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Число и расположение цилиндров 6 цилиндра в ряд, вертикальное
Тип четырехтактный
Диаметр поршня 144 мм
Ход поршня 165 мм
Объем двигателя 16,12 л
Коэффициент сжатия 16,5:1
Сухой вес 1910 кг
Вес заправленного 2020 кг
ПРОИЗВОДИТЕЛЬНОСТЬ:
Постоянная мощность (брутто) 430 кВт (585 л.с.)
Резервная мощность (брутто) 473 кВт (643 л.с.)
МАСЛЯНАЯ СИСТЕМА:
Расход масла при мощности
номинальной 0,1 л/час
максимальной 0,1 л/час
Емкость масляной системы 42 л
ТОПЛИВНАЯ СИСТЕМА:
Удельный расход топлива при нагрузке %% от номинальной мощности
25% 223 г/кВт*ч
50% 201 г/кВт*ч
75% 196 г/кВт*ч
100% 198 г/кВт*ч
СИСТЕМА ПОДАЧИ ВОЗДУХА И ГАЗОВЫХЛОПА:
Температура выхлопных газов после турбины при нагрузке:
номинальной 32 м³/мин
максимальной 35 м³/мин
Максимально допустимое сопротивление воздушному потоку 5,0 кПа
Теплота, выделяемая с выхлопными газами при нагрузке:
номинальной 326 кВт
максимальной 356 кВт
Температура выхлопных газов после турбины при нагрузке:
номинальной 475 ºС
максимальной 490 ºС
Максимальное противодавление в магистрали газовыхлопа 10 кПа
Поток выхлопных газов при нагрузке:
номинальной 79 м³/мин
максимальной 84,9 м³/мин
СИСТЕМА ОХЛАЖДЕНИЯ:
Теплота, выделяемая корпусом двигателя при нагрузке
номинальной 30 кВт
максимальной 34 кВт
Теплота, выделяемая радиатором при нагрузке
номинальной 172 кВт
максимальной 176 кВт
Поток воздуха на охлаждение радиатора при нагрузке
номинальной -- // -- м³/c
максимальной -- // -- м³/c
Мощность вентилятора 11 кВт
Габариты (Д х Ш х В) 2296 х 1120 х 1587 мм
Соответствие экологическим стандартам EU Stage 2
Страна происхождения Швеция
Синхронный генераторLEROY-SOMER TAL 047 C

TAL - это новое поколение промышленных генераторов переменного тока от Leroy-Somer. Интегрируя новейшие технологии и инновации, разработанные командой по исследованиям и разработкам, TAL является ответом на вызовы этого мира для людей, нуждающихся в надежных и высокопроизводительных решениях для производства электроэнергии.

Основные характеристики:
Постоянная мощность 500 кВА / 400 кВт
Тип синхронный, бесщеточный, одноопорный
Класс изоляции H
Шаг обмотки 2/3, 6 проводов
Класс защиты IP23
Высота над уровнем моря ≤ 1000 м
Предельная скорость 2250 об/мин
Расход воздуха на охлаждение (50 Гц) 0,29 м³/мин
Ток короткого замыкания AREP+/PMG = 2,7A 5 сек
Система возбуждения ШУНТ
Регулятор напряжения автоматический R120
Диапазон регулировки напряжения +/- 1%
Напряжение:
соединение Y 380V / 400V / 415V / 440V
соединение Δ 220V / 230V / 240V
соединение YY 200V / 220V
Частота 50 Гц / 60 Гц
Коэффициент нелинейных искажений без нагрузки < 2%
Коэффициент нелинейных искажений при линейной нагрузке < 5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF < 2%
КПД 93,9%
Длина х Ширина x Высота 1115 мм х 710 мм х 811 мм
Масса 1117 кг
Соответствие стандартам IEC 60034
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

★Дизельный генератор АД 400С-Т400-1РМ23 мощностью 400 кВт открытого исполнения 1

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор в составе:

- первичного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения VOLVO PENTA TAD1641GE с промышленным глушителем и стандартным радиаторным блоком охлаждения,

- синхронного бесщеточного генератора LEROY SOMER TAL 047 C номинальной мощностью 400 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизель генератор ADV-400-T400, предназначенный для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • Расход топлива – один из лучших показателей среди всех производителей. При сравнении двигателя VOLVO PENTA с двигателем конкурента, VOLVO PENTA, скорее всего, окажется более экономичным, особенно при работе в реальных условиях постоянной работы в диапазонах от 50% до 100% номинальной мощности.
  • Экологичность – соответствие европейским нормам выхлопа – директива RoHS2, 2011/65/EU.
  • Тихий выхлоп – одни из самых тихих двигателей в мире, с низкой вибрацией, что благоприятно сказывается на ресурсе, и делает комфортной эксплуатацию в жилой застройке.
  • Длинный межсервисный интервал – периодичность замены фильтров и масла - 500 моточасов, обеспечивает низкую стоимость владения генераторной установкой.
  • Гарантия 1 год без ограничения пробега. Возможно продление гарантии до 3-х лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная генераторная установка ДГУ ADV-400,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-400С-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки ДГУ 400 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
