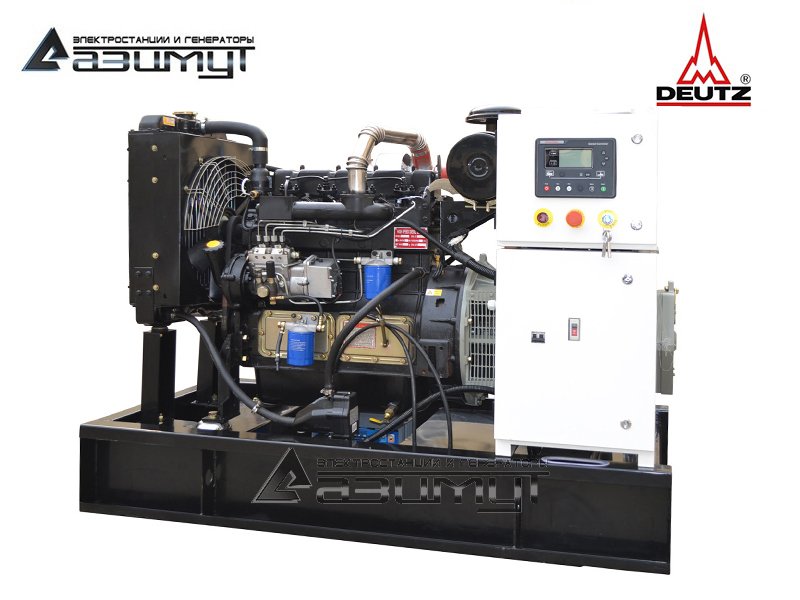

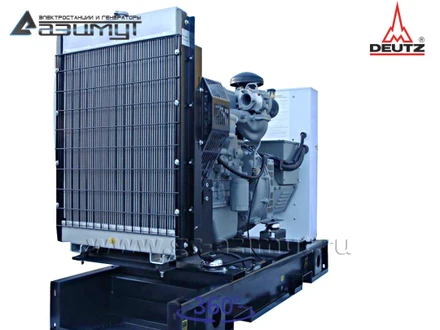

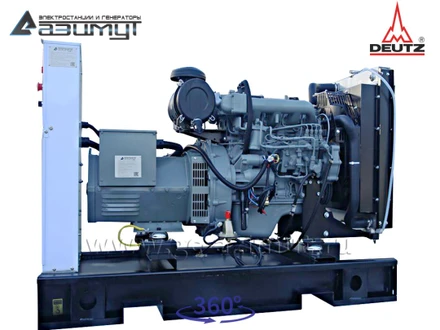

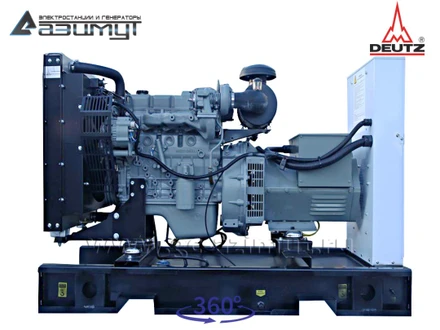

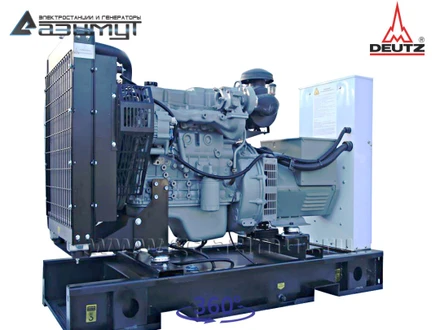

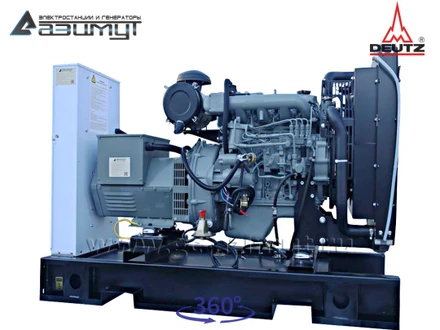

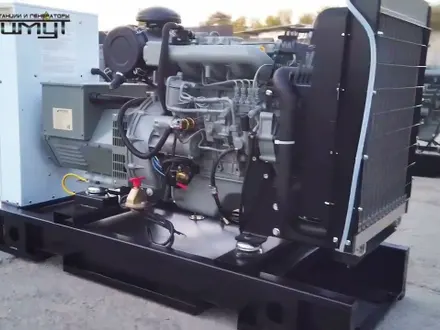

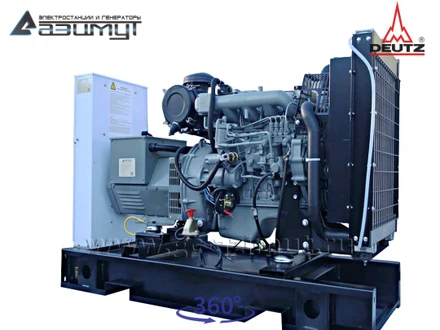

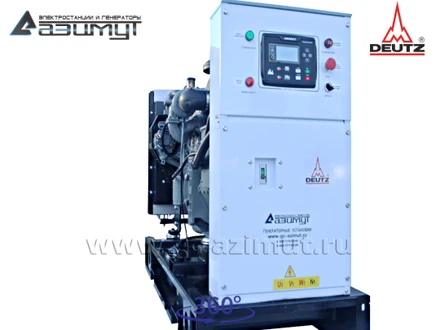

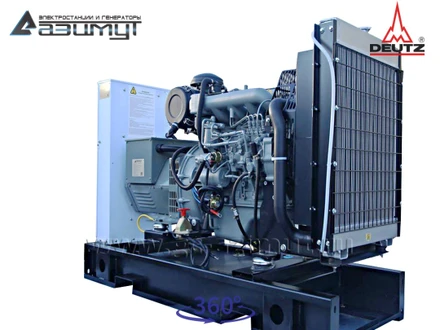

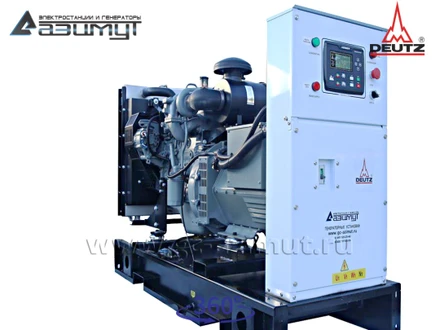

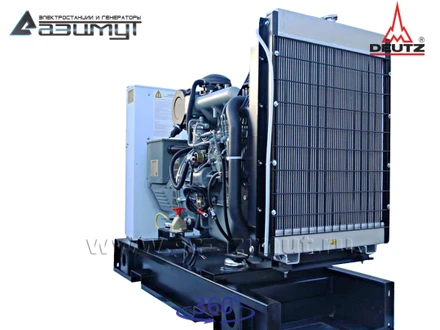

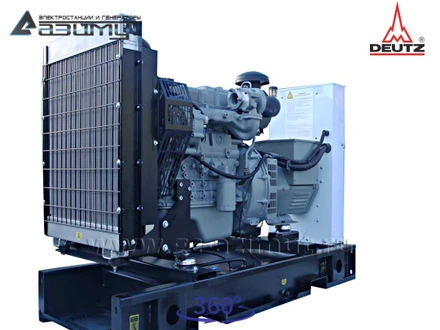

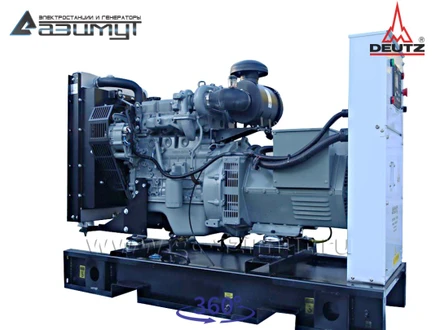

АД-40С-Т400-1РМ6C

Дизельная электростанция открытого типа
АД 40С-Т400-1РМ6C
Постоянная мощность40 кВт / 50 кВA
Резервная мощность44 кВт / 55 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDEUTZ BFM3C
Синхронный генераторAZIMUT Z224D
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1700 x 860 x 1660 мм
Вес750 кг
Расход топлива при 100% нагрузке10,8 л/час
Топливный бак100 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

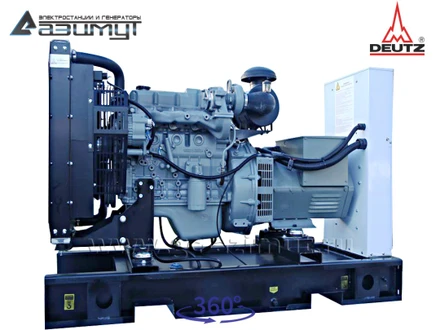

Дизельный двигательDEUTZ BFM3C
Основные характеристики
Выходная мощность на валу (Standby) 50 кВт
Номинальная мощность (PRP) 45 кВт
Предельная мощность (LTP) 42 кВт
Выходная электрическая мощность 45 кВА
Частота вращения 1500 об/мин
Объем двигателя 3,168 л
Количество и расположение цилиндров 4 цилиндров, вертикальное рядное
Диаметр поршня 98 мм
Ход поршня 105 мм
Коэффициент сжатия 18,5:1
Скорость поршня 5,25 м/c
Среднее эффективное давление BMEP 12,6 МПа
Регулировка частоты вращения механическая
Точность регулировки частоты вращения ± 4-6%
Число зубьев коронной шестерни маховика 129
Момент инерции 5,4 кг*м2
Звуковое давление при полной нагрузке на расстоянии 1 м 87 дБА
Сухой вес 265 кг
Система смазки
Расход топлива при нагрузке
25% 3,2 л/ч (238 г/кВт*ч)
50% 6,0 л/ч (228 г/кВт*ч)
75% 8,7 л/ч (220 г/кВт*ч)
100% 11,2 л/ч (212 г/кВт*ч)
Макс. высота всасывания топливного насоса 1 м
Топливная система
Удельный расход масла на угар 0,5 г/кВт*ч
Емкость масляной системы 7,5 л
Максимальная температура масла в картере 120 ºС
Минимальное давление масла в системе 1,5 бар

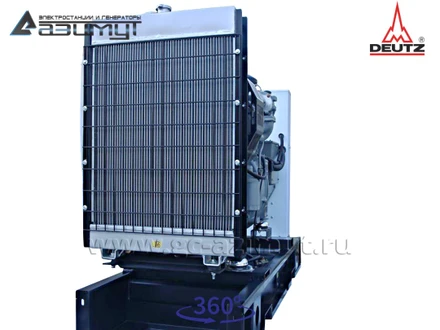

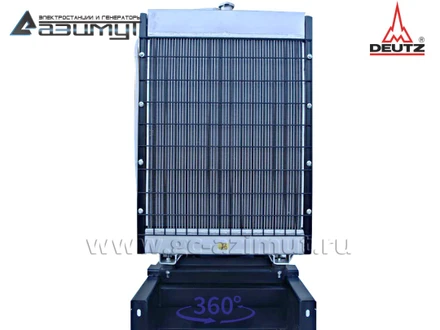

Система охлаждения
Тип жидкостное(радиаторное), циркуляция под давлением
Емкость системы охлаждения 17,8 л
Макс. температура охлаждающей жидкости (предупреждение / отключение) 97 ºС / 103 ºС
Рабочий диапазон термостата 78 ºС - 90 ºС
Производительность помпы 4,2 м³/час
Мощность вентилятора 2,0 кВт
Минимальное давление теплоносителя перед помпой 0,15 бар
Поток воздуха на охлаждение 4680 м³/час
Впускная / выпускная система
Тип подачи воздуха турбонаддув
Поток воздуха на питание 170 м³/час
Макс. противодавление выхлопным газам 100 мбар
Температура выхлопных газов ≤ 560 ºС
Поток выхлопных газов 330 м³/час
Электрическая система
Напряжение 12 В
Мощность стартера 3 кВт
Ток зарядного генератора 55 А
Аккумуляторные батареи 150 А*ч
Синхронный генераторAZIMUT Z224D
Основные характеристики
Постоянная мощность 50 кВА / 40 кВт
Резервная мощность 55 кВА / 44 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 253 кг
Род тока переменный, трехфазный
Номинальная сила тока 72 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 88,2%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"

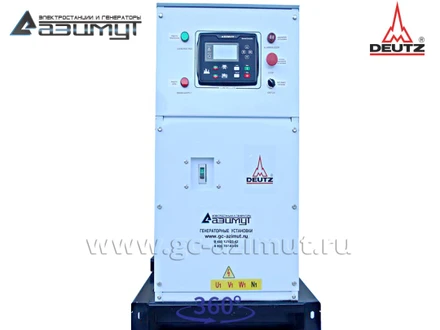

Шкаф управленияШУЭ 1Р80
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 80 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор АД 40С-Т400-1РМ6C мощностью 40 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель-генератор ДГУ в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения DEUTZ BFM3C с промышленным глушителем и стандартным радиаторным блоком охлаждения,

- синхронного бесщеточного трехфазного генератора 380 В AZIMUT Z224D номинальной мощностью 40 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • дизельный двигатель произведен в Китае заводом Deutz (Dalian) Engine Co., Ltd., который ранее являлся совместным предприятием Deutz AG и крупнейшим автомобильным концерном Китая FAW Group,
  • производство в Китае позволило снизить издержки, и предложить потребителям высококачественный двигатель по более привлектельной цене,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • усиленная конструкция первичного дизельного двигателя,
  • низкий уровень шума и вибраций,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,,
  • высокая топливная экономичность,
  • цена дизель генератора существенно ниже импортных аналогов с двигателем DEUTZ.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор ДГУ проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-40С-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки 40 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
