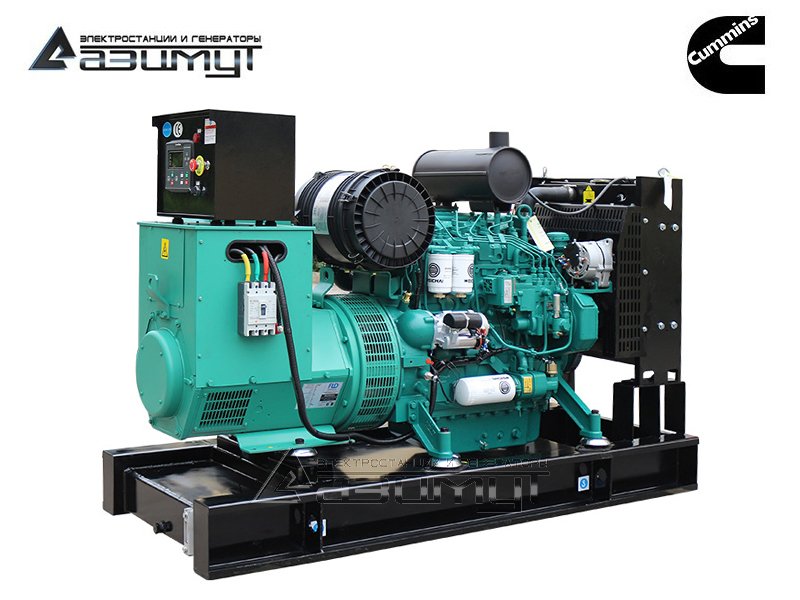

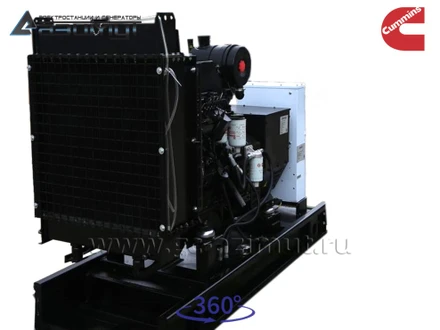

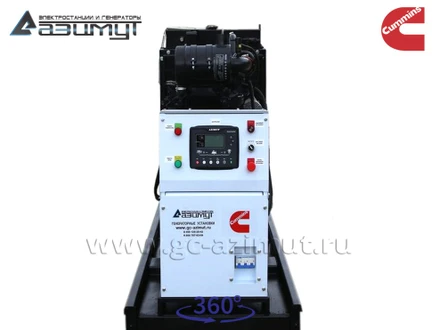

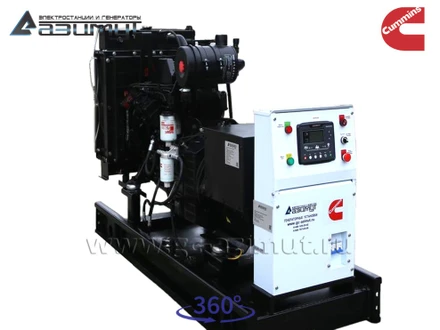

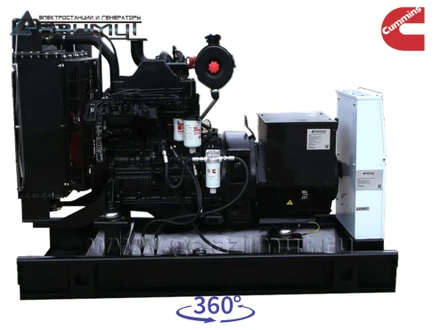

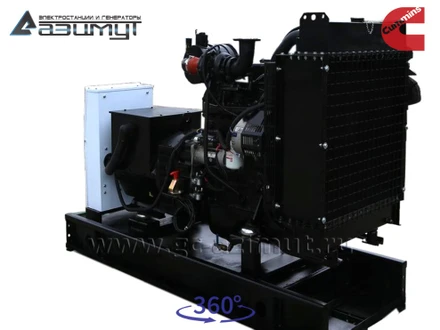

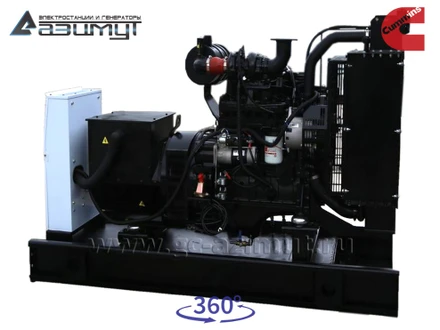

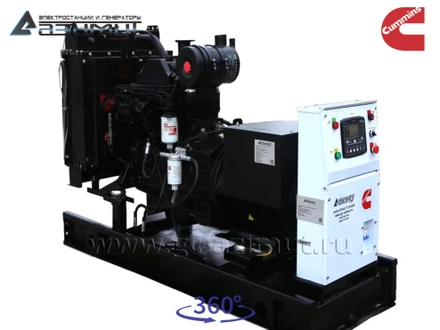

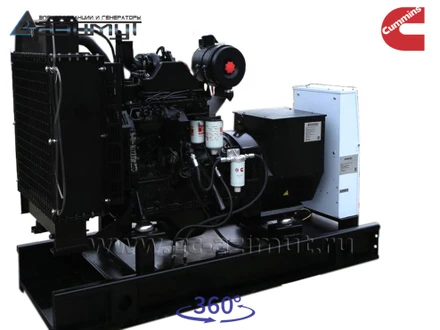

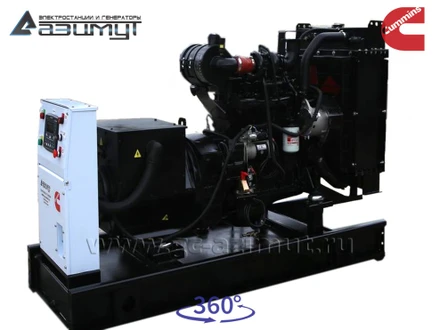

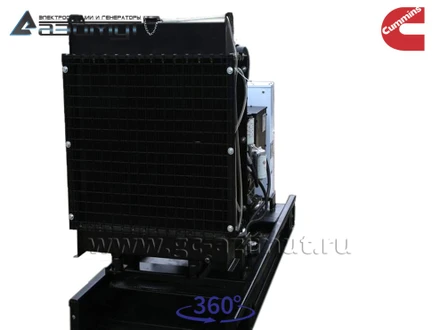

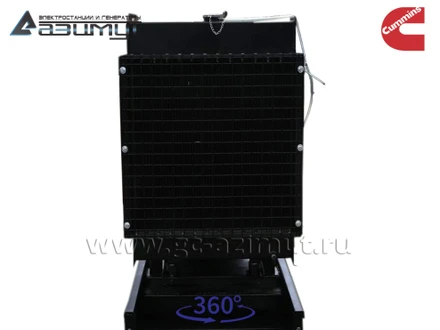

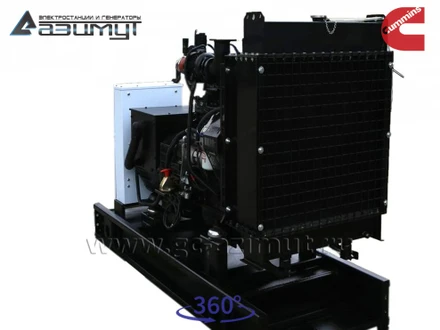

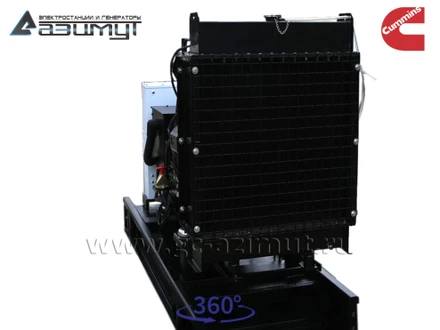

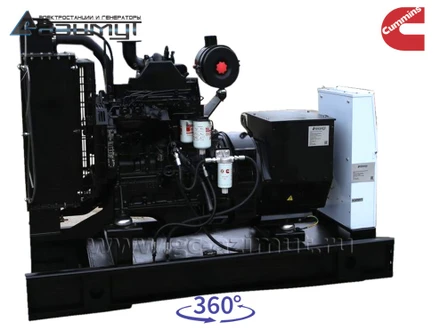

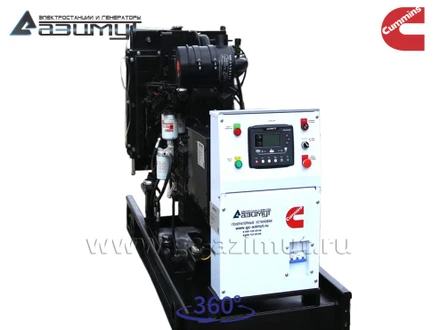

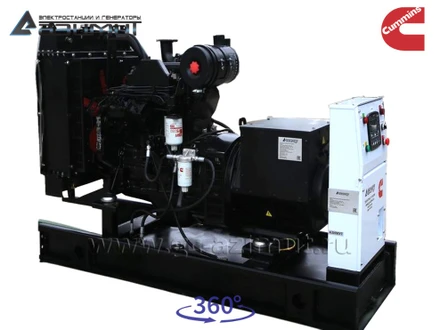

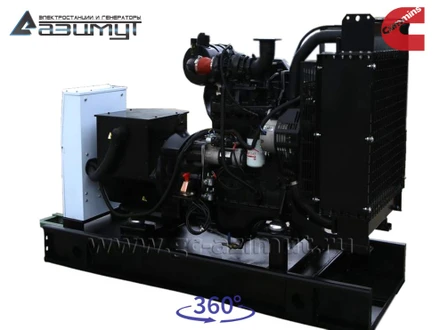

АД-40С-Т400-1РМ15

Дизель генератор открытого исполнения
АД 40С-Т400-1РМ15
Постоянная мощность40 кВт / 50 кВА
Резервная мощность44 кВт / 55 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS 4BTA3.9-G2
Синхронный генераторAZIMUT Z224D
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)2070 х 750 х 1340 мм
Вес875 кг
Расход топлива при 100% нагрузке12,5 л/ч
Топливный бак130 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательCUMMINS 4BTA3.9-G2
Основные характеристики
Постоянная мощность58 кВт
Резервная мощность64 кВт
Частота вращения1500 об/мин
Объем двигателя3,9 л
Количество и расположение цилиндров4, рядное
Сухой вес350 кг
Диаметр поршня102 мм
Ход поршня120 мм
Коэффициент сжатия17,3:1
Скорость поршня6 м/с
Среднее эффективное давление BMEP1352 кПа
Порядок работы цилиндров1-3-4-2
Регулировка частоты вращенияэлектронная
Точность регулировки частоты вращения+/- 2,5%
Топливная система
Дизельное топливоГОСТ 305-82
Емкость топливного бака130 л
Модель топливного насосарядный многоплунжерный ТНВД
Тип топливного фильтраполнопоточный со сменным картриджем
Расход топлива при нагрузке
100%12,5 л/ч
75%9,4 л/ч
50%6,3 л/ч
Удельный расход топлива 212 г/кВт*ч
Максимальная температура в топливопроводе70 °С
Максимальное давление в топливопроводе102 мм рт. ст.
Система смазки
Система смазки комбинированнаякомбинированная под давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа с приводом от распредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 11 л
Удельный расход масла на угар 0,3 г/кВт*ч
Максимальная температура масла135 °C
Давление масла в системе207 кПа
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения19 л
Максимальная температура охлаждающей жидкости97 °C
Водяной насосцентробежного типа с ременным приводом
Производительность водяного насоса101 л/мин
Мощность вентилятора2 кВт
Система электрооборудования
Напряжение в системе12 В
Пусковое устройствоэлектростартер 3,1 кВт
Максимальный ток зарядного генератора55 А
Аккумуляторная батарея1*100 А/ч
Система подачи воздуха
Типс турбонаддувом и промежуточным охлаждением наддувочного воздуха типа «вода-воздух»
Тип воздушного фильтрабумажный, заменяемый
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку260 мм вод. ст.
Расход воздуха вентилятора на охлаждение радиатора1,3 м³/с
Расход воздуха на питание двигателя4,3 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя0,36 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора0,36 м²
Система газовыхлопа
Температура выхлопных газов475 °С
Поток выхлопных газов9,98 м³/мин
Тип глушителяПромышленный - 9 dB
Максимальное противодавление выхлопных газов10,2 кПа
Тепловые параметры
Общее тепловыделение ДГУ99 кВт
Система газовыхлопа51 кВт
Система охлаждения42 кВт
Корпус двигателя и генератора6 кВт
Синхронный генераторZ224D
Основные характеристики
Постоянная мощность50 кВА / 40 кВт
Резервная мощность55 кВА / 44 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес253 кг
Род токапеременный, трехфазный
Номинальная сила тока72 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД88,2%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"

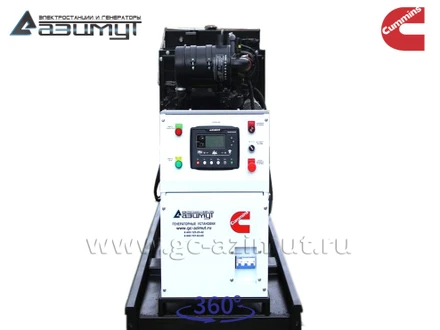

Шкаф управления ШУЭ 1Р80
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель80 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор CUMMINS АД 40С-Т400-1РМ15 мощностью 40 кВт открытого исполнения

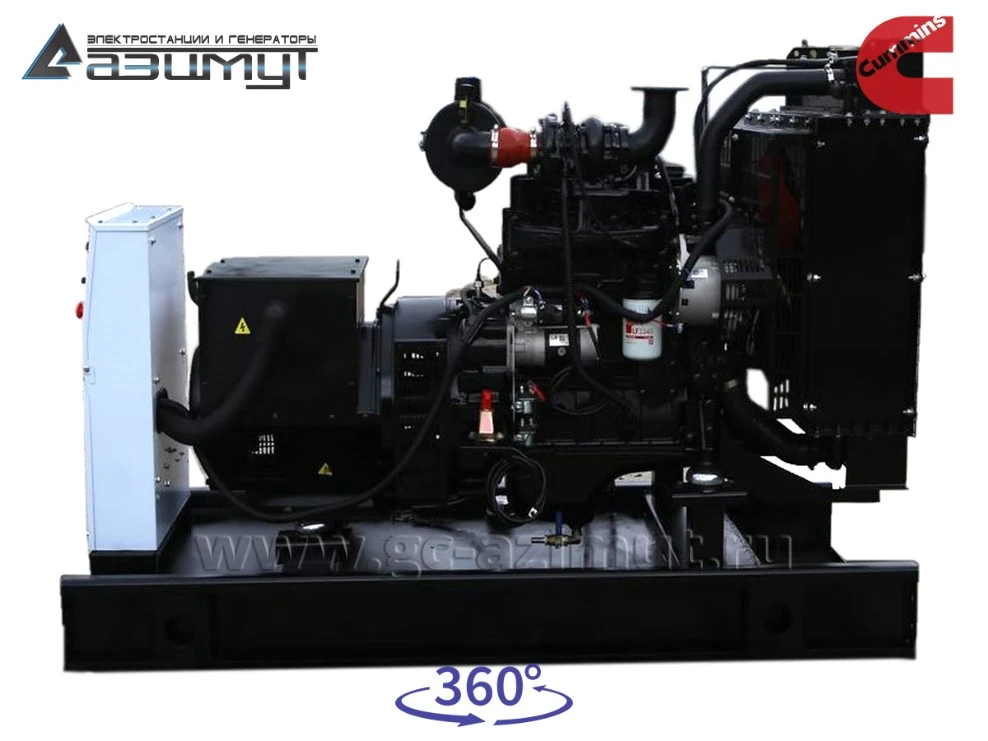

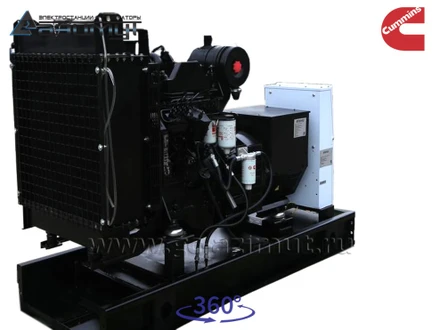

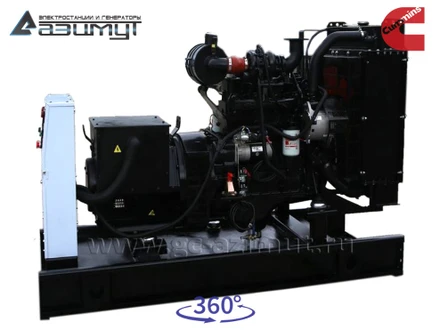

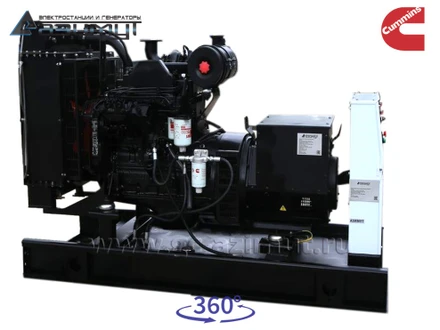

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS 4BTA3.9-G2, объемом 3,9 литра и номинальной мощностью 50 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT Z224D номинальной мощностью 40 кВт c автоматической регулировкой напряжения,

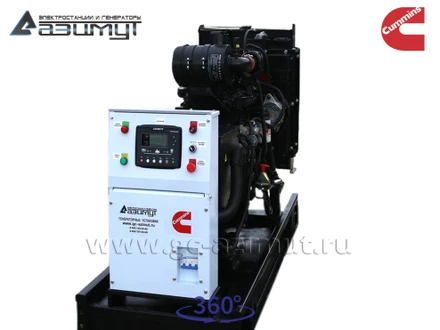

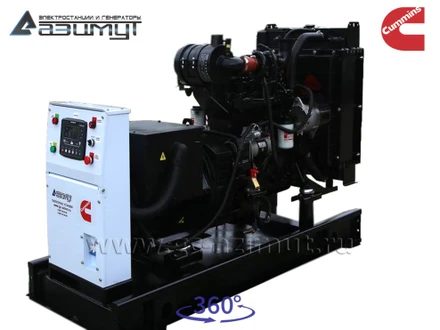

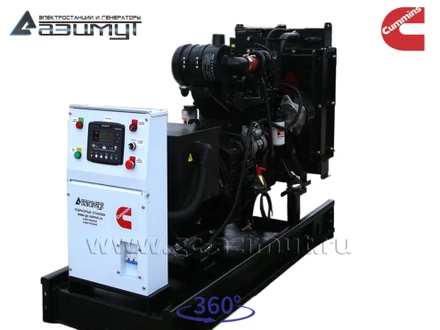

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор CUMMINS используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель от мирового лидера двигателестроения CUMMINS - гарантия надежной, долговременной работы ДГУ при самых тяжелых режимах эксплуатации,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • цена дизель генератора существенно ниже импортных аналогов с двигателем CUMMINS.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
906 300 ₽
