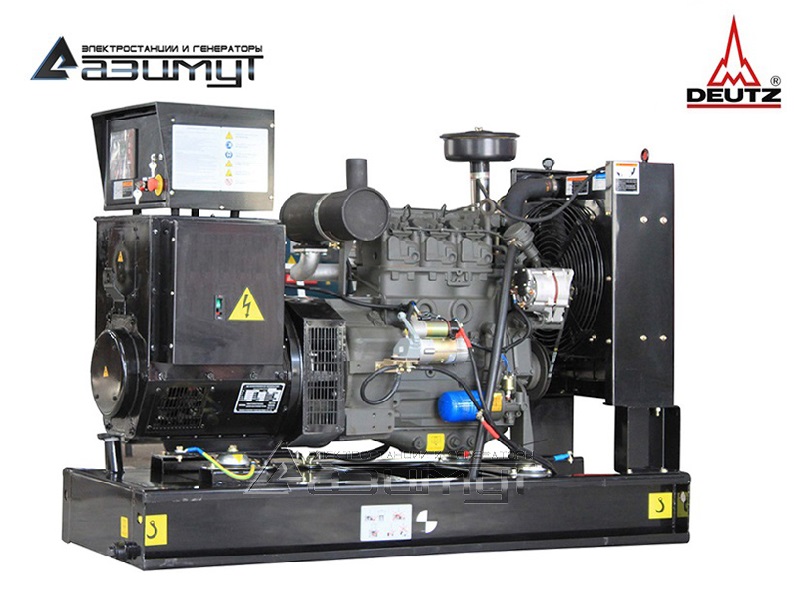

АД-40С-Т400-1РМ6

Дизельная электростанция открытого типа
АД-40С-Т400-1РМ6
Постоянная мощность40 кВт / 50 кВA
Резервная мощность44 кВт / 55 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDEUTZ BF4M 2011C
Синхронный генераторAZIMUT Z224D
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1660 x 860 x 1660 мм
Вес750 кг
Расход топлива при 100% нагрузке10,6 л/час
Топливный бак100 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигатель DEUTZ BF4M2011C
Технические характеристики
Тип дизельный, 4-х тактный, 1500 об/мин, 4-цилиндровый, рядный, вертикального расположения цилиндров, с радиаторным масляным охлаждением, с турбонаддувом
Постоянная мощность (COP) 53,2 кВт
Номинальная мощность (PRP) 56,0 кВт
Предельная мощность (LTP) 59,0 кВт
Выходная электрическая мощность (COP) 61 кВА
Объем двигателя 3,1 л
Диаметр поршня 94 мм
Ход поршня 112 мм
Расход топлива при нагрузке
25% 229 г/кВт*ч
50% 206 г/кВт*ч
75% 206 г/кВт*ч
100% 209 г/кВт*ч
Поток воздуха на охлаждение 3200 м³/час
Поток воздуха на сгорание 241 м³/час
Поток выхлопных газов 704 м³/час
Температура выхлопных газов ≤ 570 ºС
Габариты 1185 х 725 х 805 мм
Сухой вес 362 кг
Синхронный генератор Z224D
Основные характеристики
Постоянная мощность 50 кВА / 40 кВт
Резервная мощность 55 кВА / 44 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 253 кг
Род тока переменный, трехфазный
Номинальная сила тока 72 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 88,2%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управления ШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

★Дизельный генератор АД 40С-Т400-1РМ6 мощностью 40 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель-генератор ДГУ в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения DEUTZ BF4M 2011С с промышленным глушителем и стандартным радиаторным блоком охлаждения,

- синхронного бесщеточного трехфазного генератора 380 В AZIMUT Z224D номинальной мощностью 40 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА ДГУ С ДВИГАТЕЛЯМИ DEUTZ СЕРИИ FМ

  • FМ – серия дизельных двигателей DEUTZ рядной конструкции с радиаторным воздушно-масляным охлаждением.  Отсутствие контура охлаждающей жидкости означает, отсутствие проблем, связанных с кавитацией и коррозией магистралей,
  • Сниженное потребление масла, по сравнению с аналогичными моделями других производителей, за счет оптимизированного процесса сгорания,
  • Благодаря охлаждению непосредственно масла, достигается оптимальный температурный режим работы двигателя, масло медленнее подвергается деградации, соответственно увеличивается интервал замены масла до 1000 моточасов, что является рекордом.
  • Увеличенный межсервисный интервал вдвое снижает расходы на техническое обслуживание, по сравнению с любыми двигателями радиаторного охлаждения,
  • Уменьшенное количество узлов и деталей, а также особо прочная конструкция блока обеспечивают прекрасную надежность и долговечность.
  • Двигатели FМ очень хорошо справляются с набросом нагрузки без просадки частоты вращения.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор ДГУ проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-40С-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки 40 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
1 566 300 ₽
