АД-25С-Т400-1РМ1

Дизельная электростанция открытая на раме
АД 25С-Т400-1РМ1
Постоянная мощность25 кВт / 31 кВА
Резервная мощность28 кВт / 34 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательММЗ Д-243-449
Синхронный генераторAZIMUT Z184G
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1800 х 650 х 1200 мм
Вес608 кг
Расход топлива при 100% нагрузке8,9 л/ч
Топливный бак125л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательММЗ Д-243.449
Основные характеристики
Постоянная мощность57 кВт (при 2200 об/мин)
Резервная мощность60 кВт (при 2200 об/мин)
Частота вращения2200 об/мин
Объем двигателя4,75 л
Количество и расположение цилиндров4 цилиндров, вертикальное рядное
Сухой вес430 кг
Диаметр поршня110 мм
Ход поршня125 мм
Коэффициент сжатия16:01
Скорость поршня6 м/c
Среднее эффективное давление BMEP707 кПа
Порядок работы цилиндров1-3-4-2
Регулировка частоты вращениямеханическая
Точность регулировки частоты вращения+/- 0,25%
Топливная система
Дизельное топливоГОСТ 305-82
Емкость топливного бака125 л
Модель топливного насосаоднорежимный с механическим регулятором MOTORPAL (Чехия)
Тип топливного фильтратопливный фильтр грубой очистки с отстойником, топливный фильтр тонкой очистки со сменным бумажным фильтрующим элементом
Расход топлива при нагрузке
100%10,3 л/ч
75%8,1 л/ч
50%6,4 л/ч
Удельный расход топлива 220 г/кВт*ч
Максимальная температура в топливопроводе56 ºС
Максимальное давление в топливопроводе1,7 бар
Система смазки
Система смазки комбинированнаякомбинированная под давлением и разбрызгиванием
Тип масляного насосаоднорежимный с механическим регулятором MOTORPAL (Чехия)
Тип масляного фильтраполнопоточный,с бумажным неразборным фильтр элементом
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 12 л
Удельный расход масла на угар 0,9 г/кВт*ч
Максимальная температура масла110 ºС
Давление масла в системе250-350 кПа
Система охлаждения
Тип охлаждения жидкостное (радиаторное)
Тип охлаждающей жидкостиГОСТ 28084- 89
Емкость системы охлаждения15 л
Максимальная температура охлаждающей жидкости95 ºС
Водяной насосцентробежный с клиноременным приводом от коленчатого вала
Производительность водяного насоса135 л/мин
Мощность вентилятора3,7 кВт
Система электрооборудования
Напряжение в системе24 В
Пусковое устройствоэлектростартер, 5,2 кВт
Максимальный ток зарядного генератора40 А
Аккумуляторная батарея2 x 90 А*ч
Система подачи воздуха
Типбез наддува
Тип воздушного фильтравоздухоочиститель с бумажными фильтрующими элементами
Максимальное сопротивление воздушного фильтра6,1 кПа
Максимальное статическое сопротивление воздушному потоку300 мм вод. ст.
Расход воздуха вентилятора на охлаждение радиатора1,26 м³/ч
Расход воздуха на питание двигателя2,64 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя0,36 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора0,36 м²
Система газовыхлопа
Температура выхлопных газов≤ 600-800 ºС
Поток выхлопных газов7,7 м³/мин
Тип глушителяПромышленный
Максимальное противодавление выхлопных газов10 кПа
Тепловые параметры
Общее тепловыделение ДГУ68 кВт
Система газовыхлопа39 кВт
Система охлаждения25 кВт
Корпус двигателя и генератора4 кВт
Синхронный генераторZ184G
Основные характеристики
Постоянная мощность31 кВА / 25 кВт
Резервная мощность34 кВА / 27,5 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес158 кг
Род токапеременный, трехфазный
Номинальная сила тока43,2 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД85,0%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"
Шкаф управления ШУЭ 1Р50
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель50 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор ММЗ Д-243 мощностью 25 кВт открытого исполнения АД 25С-Т400-1РМ1

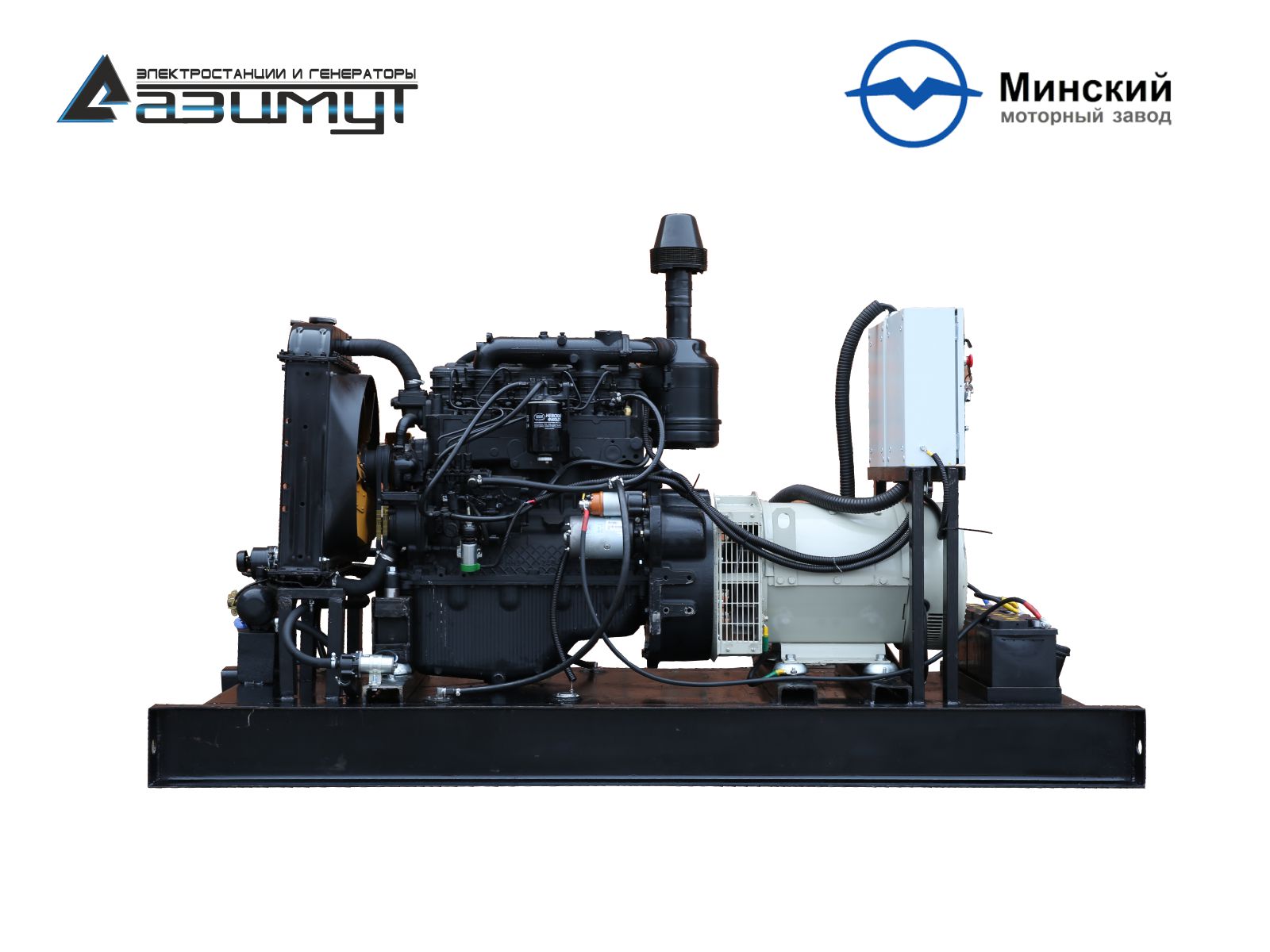

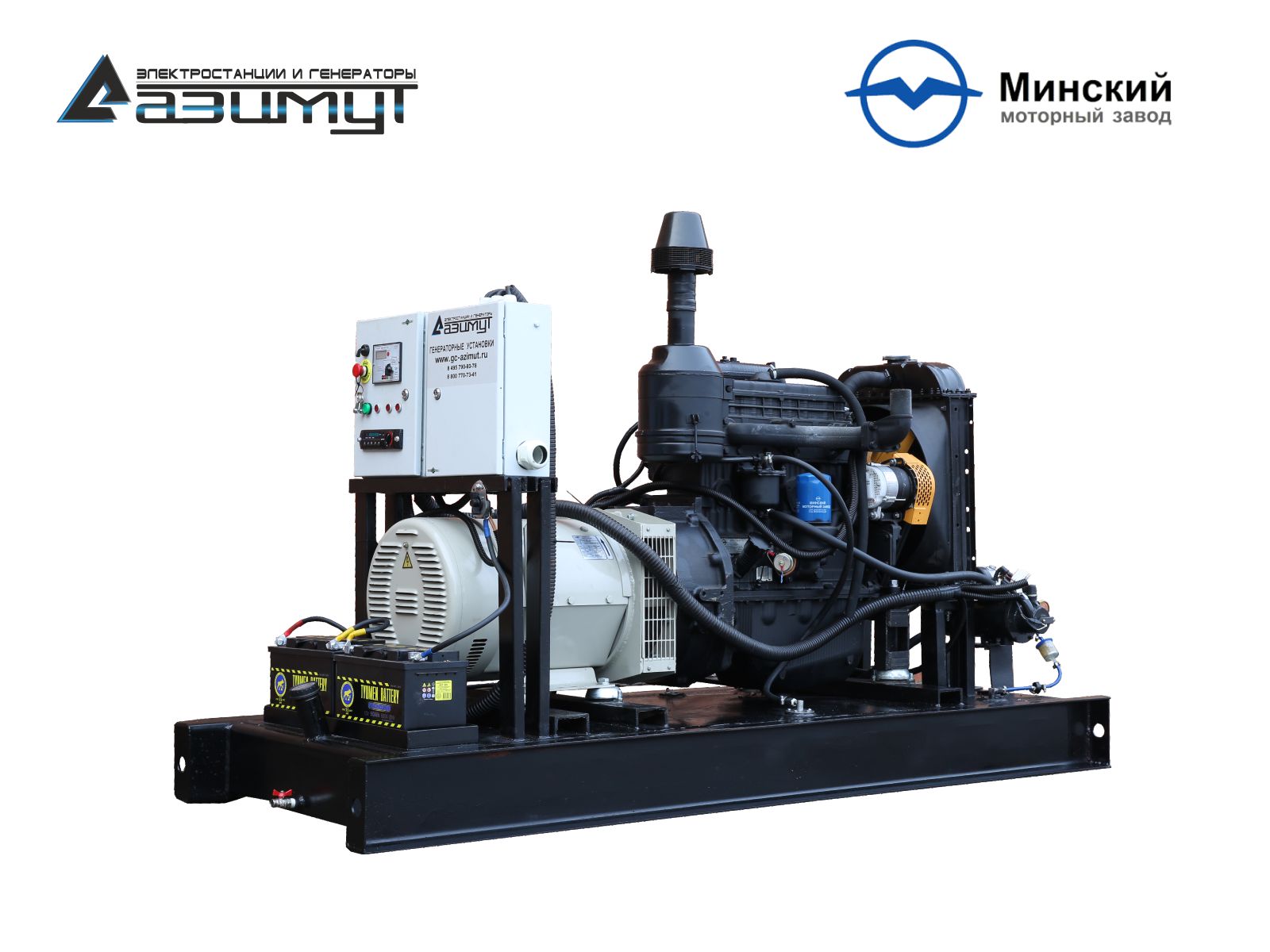

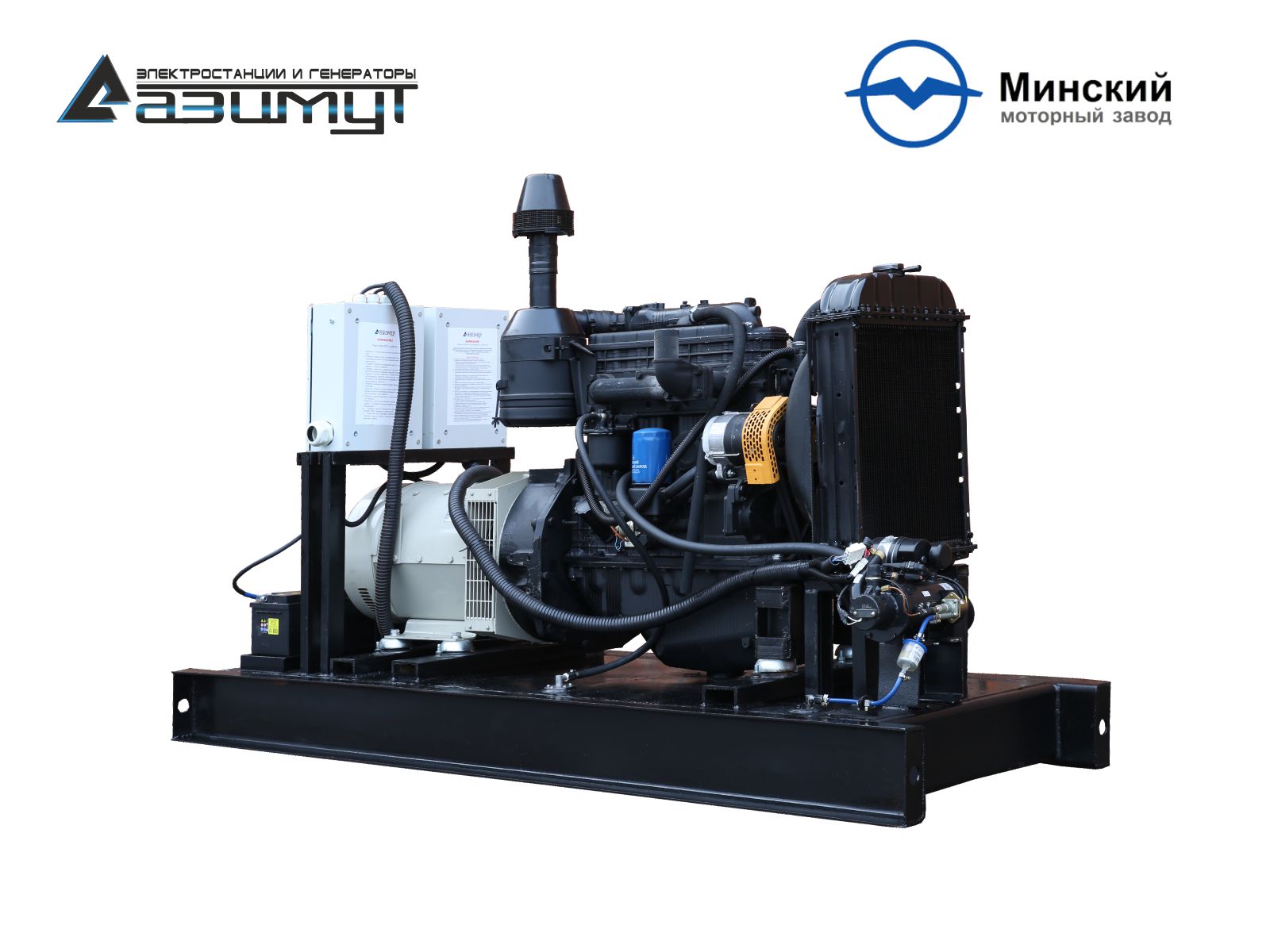

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного четырехцилиндрового рядного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения ММЗ Д243-449, объемом 4,75 литра и номинальной мощностью 57 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT Z184G номинальной мощностью 25 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.

Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя производства Минского Моторного Завода (Беларусь) большой мощности и объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянного использования.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель производства Минского Моторного Завода имеет большой запас мощности и легко принимает нагрузку,
  • двигатель изначально сконструирован для работы в российских условиях, в том числе в районах с низкими температурами,
  • простая конструкция топливной системы с механическим управлением обеспечивает низкую чувствительность к качеству ГСМ,
  • исключительно простая, ремонтопригодная конструкция двигателя, хорошо известная механикам в нашей стране, позволяет проводить сервисные работы и ремонт любой сложности своими силами,
  • чрезвычайно широкая сеть поставщиков расходных матералов, запасных частей, сервисных услуг по всей России,
  • низкая цена на расходные материалы и запасные части,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество выходного тока,
  • экономичный расход топлива и масла,
  • цена дизель генератора существенно ниже импортных аналогов такого же класса надежности.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • комплект фильтров для ТО-00,
  • заправка маслом и тосолом,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ОСНОВНОЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНЫЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
