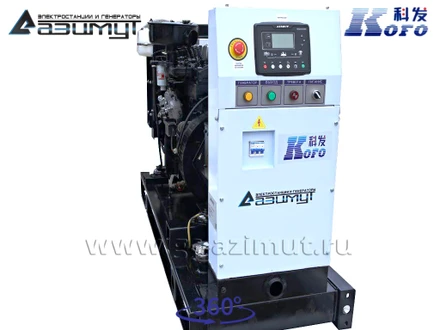

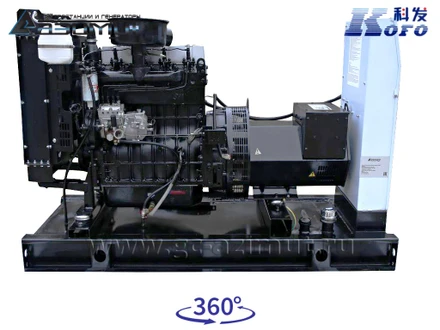

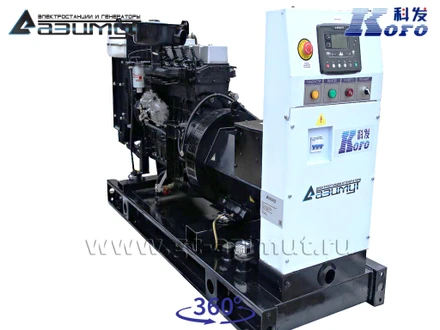

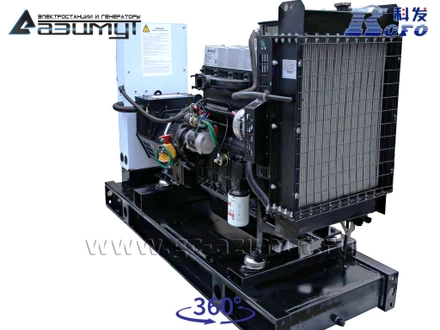

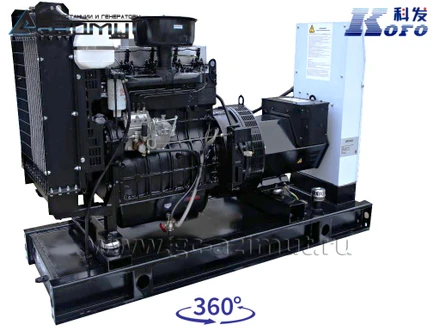

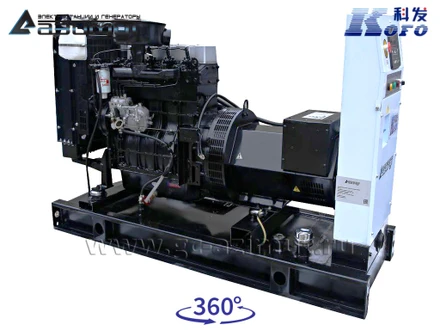

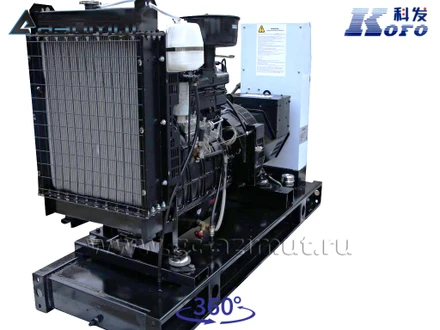

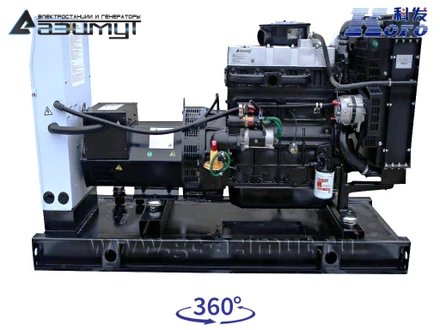

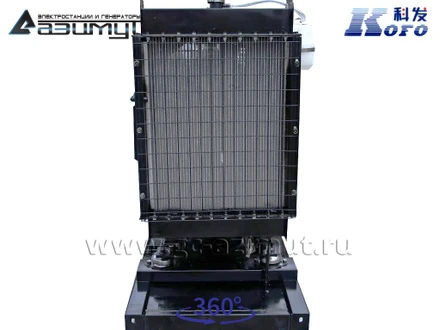

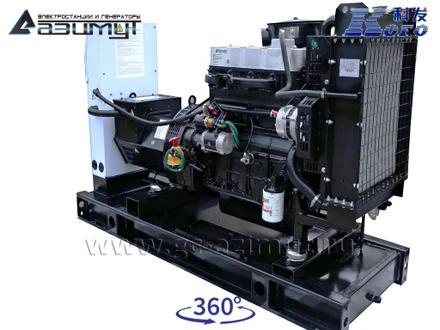

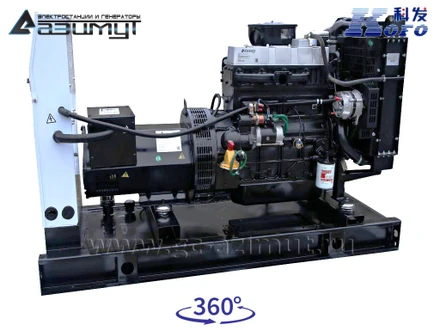

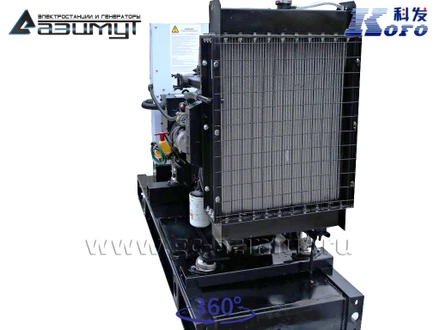

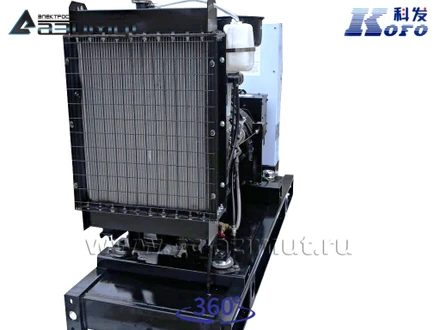

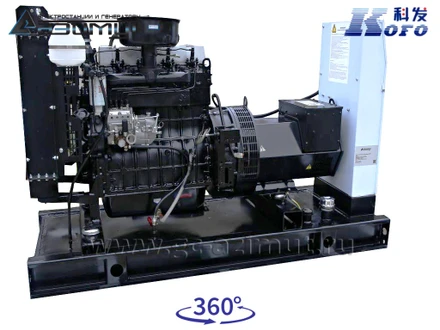

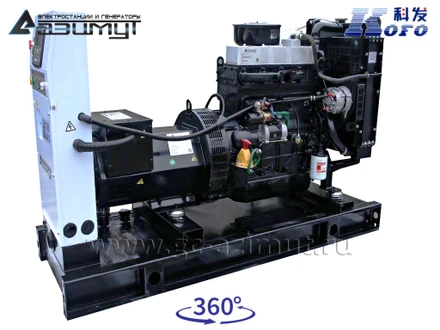

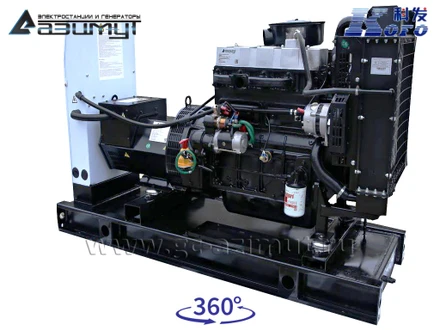

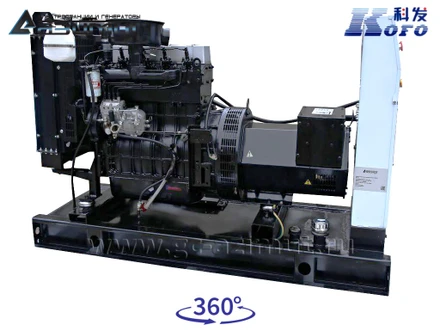

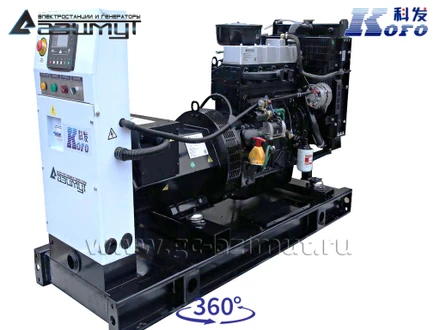

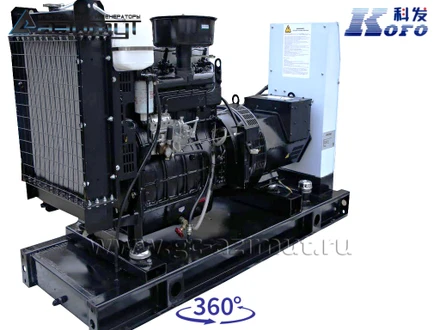

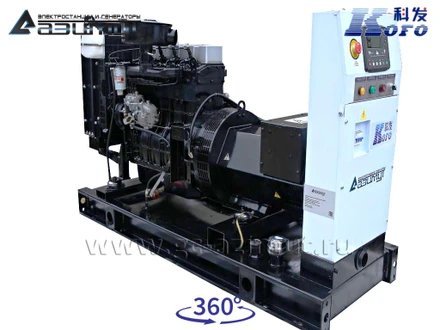

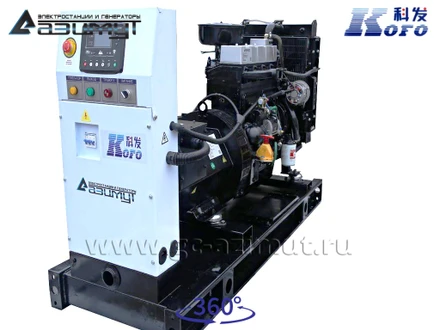

АД-25С-Т400-1РМ16

Дизельная электростанция открытого типа
АД 25С-Т400-1РМ16
Постоянная мощность25 кВт / 31 кВA
Резервная мощность27,5 кВт / 34 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательKofoN4100DS
Синхронный генераторAzimut Z184G
КонтроллерSmartGen HGM 6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1800 x 650 x 1200 мм
Вес608 кг
Расход топлива при 100% нагрузке9,25 л/час
Топливный бак120 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательKOFO N4100DS
Технические характеристики
Постоянная мощность30 кВт
Резервная мощность33 кВт
Частота вращения1500 об/мин
Объем двигателя3,61 л
Количество и расположение цилиндров4 цилиндра, рядное, вертикальное
Сухой вес380 кг
Диаметр поршня100 мм
Ход поршня115 мм
Коэффициент сжатия19:1
Скорость поршня5,75 м/c
Среднее эффективное давление, BMEP0,66 МПа
Порядок работы цилиндров1-3-4-2
Регулировка частоты вращениямеханическая
Точность регулировки частоты вращения+/- 5%
Топливная система
Дизельное топливоГОСТ 305-82
Модель топливного насоса4-х секционный, плунжерный
Тип топливного фильтраполнопоточный со сменным картриджем
Расход топлива при нагрузке
100%9,3 л/ч
75%6,7 л/ч
50%5,3 л/ч
Удельный расход топлива 258 г/кВт*ч
Максимальная температура в топливопроводе55 ºС
Максимальное давление в топливопроводе1,8 бар
Система смазки
Система смазкикомбинированная под давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа, с приводом от распредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 13 л
Удельный расход масла на угар 2,04 г/кВт*ч
Максимальная температура масла105 ºС
Давление масла в системе3,0 - 6,5 бар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения13 л
Максимальная температура охлаждающей жидкости103 ºС
Водяной насосцентробежного типа с ременным приводом
Производительность водяного насоса130 л/мин
Мощность вентилятора0,7 кВт
Система электрооборудования
Напряжение в системе12 В
Пусковое устройствостартер, 2,5 кВт
Максимальный ток зарядного генератора25 А
Аккумуляторная батарея1 х 12 В / 60 А*ч
Система подачи воздуха
Типбез наддува
Тип воздушного фильтрафильтроэлемент
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку4,2 кПа
Расход воздуха вентилятора на охлаждение радиатора80 м³/мин
Расход воздуха на питание двигателя2,8 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя0,36 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора0,36 м²
Система газовыхлопа
Температура выхлопных газов480 ºС
Поток выхлопных газов7 м³/ч
Тип глушителяпромышленный - 9 dB
Максимальное противодавление выхлопных газов9,8 кПа
Тепловые параметры
Общее тепловыделение ДГУ51 кВт/ч
Система газовыхлопа29 кВт/ч
Система охлаждения17 кВт/ч
Корпус двигателя и альтернатора5 кВт/ч
Синхронный генераторZ184G
Основные характеристики
Постоянная мощность31 кВА / 25 кВт
Резервная мощность34 кВА / 27,5 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес158 кг
Род токапеременный, трехфазный
Номинальная сила тока43,2 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД85,0%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"

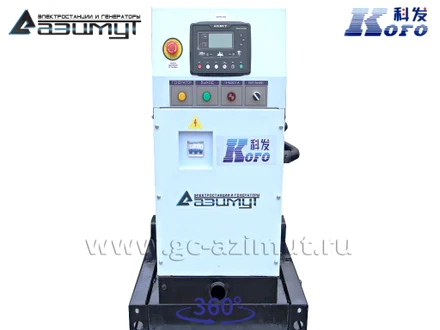

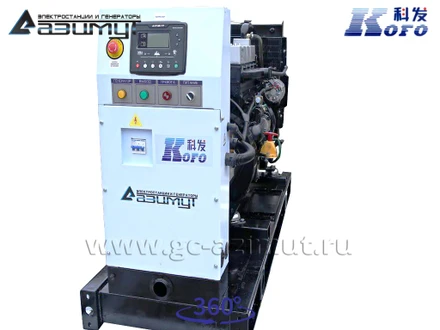

Шкаф управления ШУЭ 1Р50
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель50 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

Дизель генератор АД-25С-Т400-1РМ16 мощностью 25 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор ДГУ в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения Kofo N4100DS, объемом 3,61 литра и номинальной мощностью 30 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В KOFO (Ricardo) Azimut Z184G номинальной мощностью 25 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • дизельные двигатели производства Shandong Kofo Power Co., Ltd отличаются хорошим соотношением цены и качества по сравнению со многими другими двигателями, сделанными на основе технологии Ricardo,
  • двигатели просты в эксплуатации и неприхотливы к качеству дизельного топлива,
  • оптимальный выбор для резервного питания, также могут быть использованы и для постоянной работы,
  • при тщательном соблюдении правил и режимов эксплуатации моторесурс превосходит 8.000 - 10.000 моточасов.
  • необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, обладает высоким качеством выходного напряжения,
  • контроллер HGM6120 с ЖК дисплеем и управлением на русском языке,
  • доступные на рынке расходные материалы и запасные части,
  • простое техническое обслуживание.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
