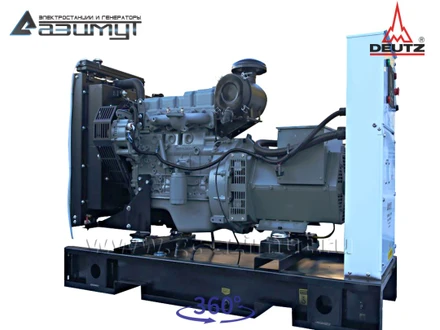

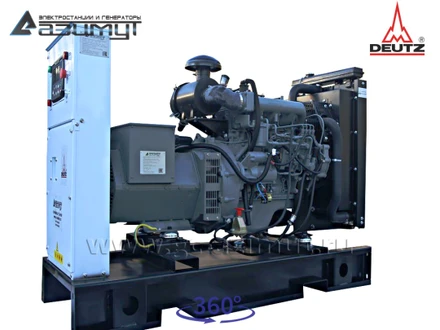

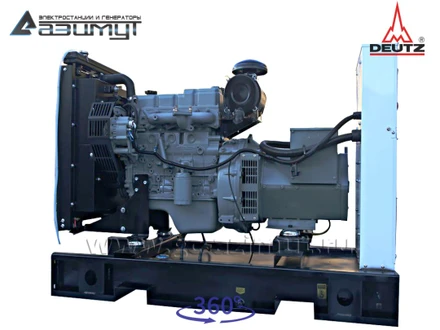

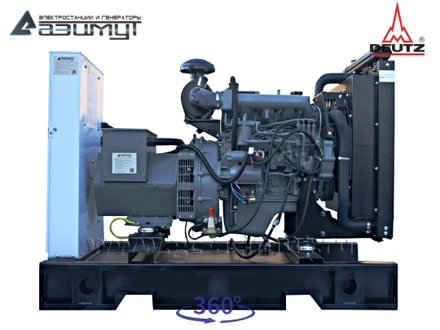

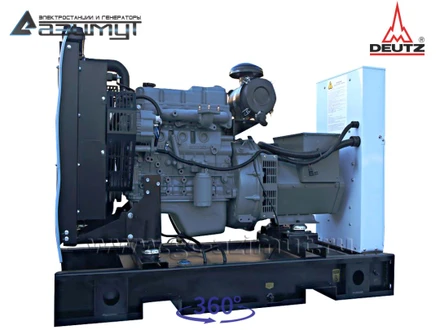

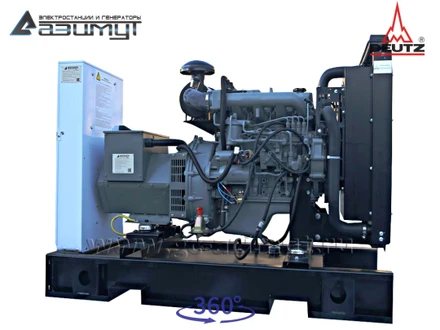

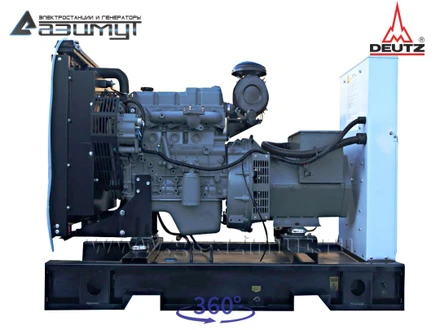

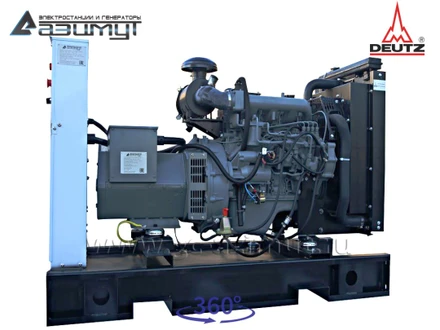

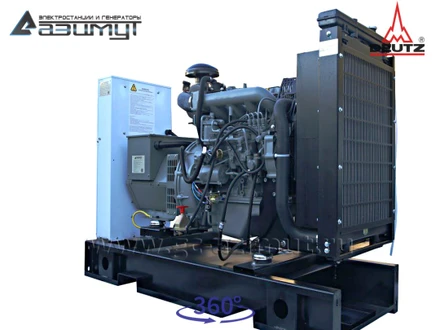

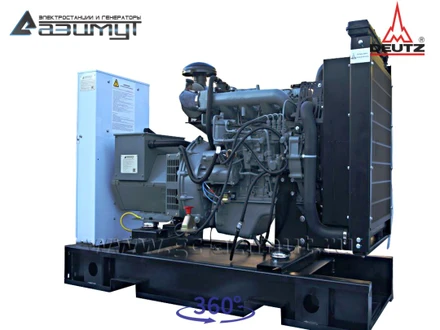

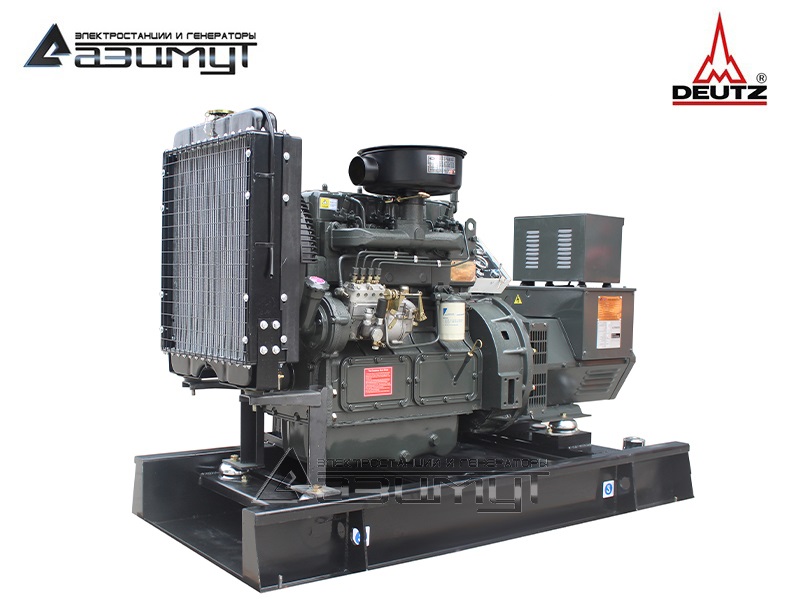

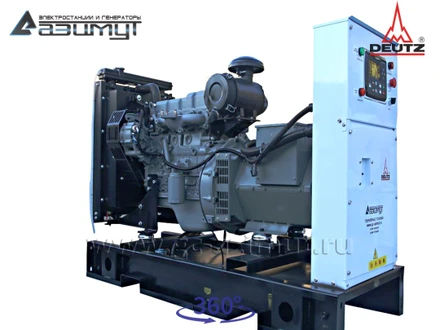

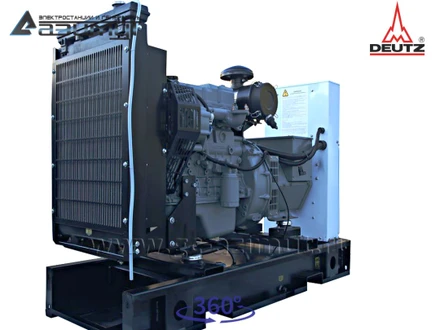

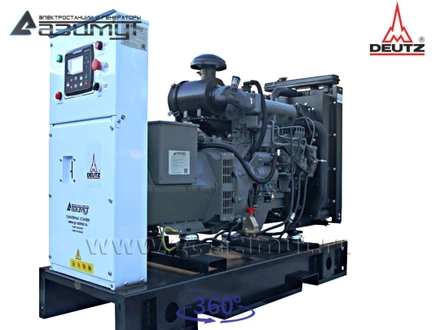

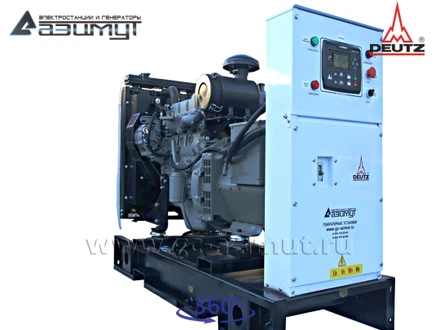

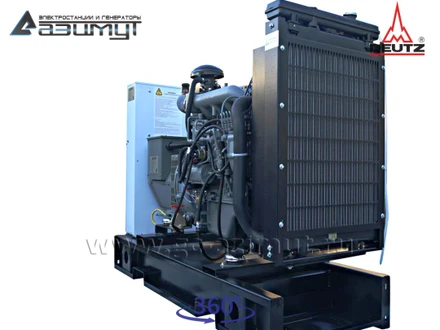

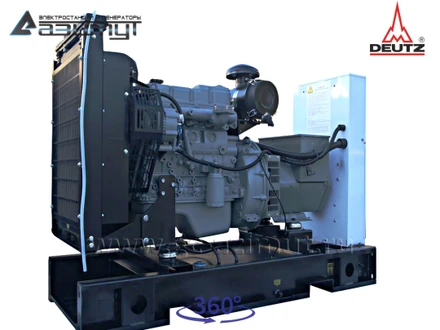

АД-25С-Т400-1РМ6C

Дизельная электростанция открытого типа
АД 25С-Т400-1РМ6C
Постоянная мощность25 кВт / 31 кВA
Резервная мощность27,5 кВт / 34 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDEUTZ BFM3 G2
Синхронный генераторAZIMUT Z184G
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1670 x 860 x 1080 мм
Вес660 кг
Расход топлива при 100% нагрузке5,6 л/час
Топливный бак60 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательDEUTZ BFM3 G2
Основные характеристики
Выходная мощность на валу (Standby)32 кВт
Номинальная мощность (PRP)29 кВт
Предельная мощность (LTP)26 кВт
Выходная электрическая мощность33 кВА
Частота вращения1500 об/мин
Объем двигателя3,168 л
Количество и расположение цилиндров4 цилиндров, вертикальное рядное
Диаметр поршня98 мм
Ход поршня105 мм
Коэффициент сжатия18,5:1
Скорость поршня5,25 м/c
Среднее эффективное давление BMEP5,6 МПа
Регулировка частоты вращениямеханическая
Точность регулировки частоты вращения± 4-6%
Число зубьев коронной шестерни маховика129
Момент инерции5,4 кг*м2
Звуковое давление при полной нагрузке на расстоянии 1 м90,5 дБА
Сухой вес245 кг
Система смазки
Расход топлива при нагрузке
25%2,3 л/ч (258 г/кВт*ч)
50%3,9 л/ч (228 г/кВт*ч)
75%5,8 л/ч (228 г/кВт*ч)
100%7,7 л/ч (226 г/кВт*ч)
Макс. высота всасывания топливного насоса1 м
Топливная система
Удельный расход масла на угар 0,5 г/кВт*ч
Емкость масляной системы 7,5 л
Максимальная температура масла в картере120 ºС
Минимальное давление масла в системе1,5 бар

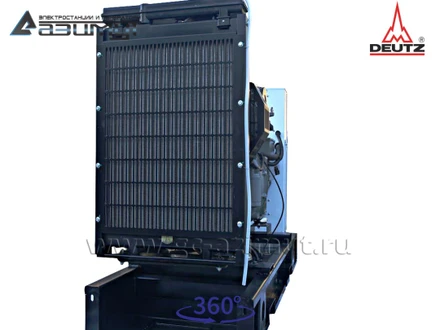

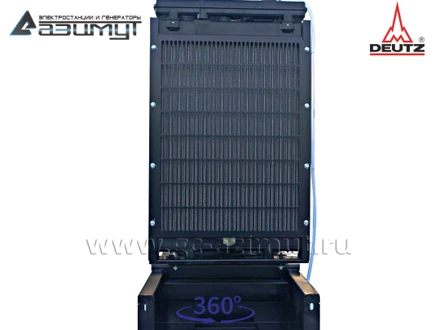

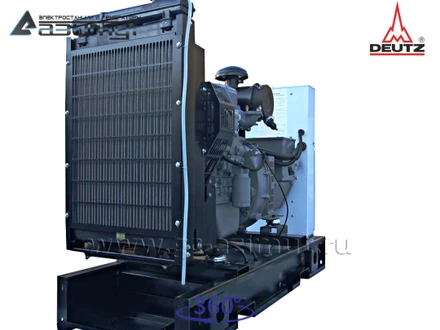

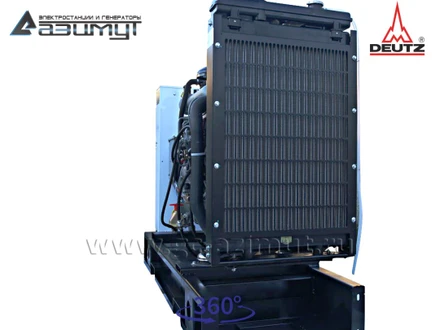

Система охлаждения
Типжидкостное(радиаторное), циркуляция под давлением
Емкость системы охлаждения14,8 л
Макс. температура охлаждающей жидкости (предупреждение / отключение)97 ºС / 103 ºС
Рабочий диапазон термостата78 ºС - 90 ºС
Производительность помпы4,2 м³/час
Мощность вентилятора2,0 кВт
Минимальное давление теплоносителя перед помпой0,15 бар
Поток воздуха на охлаждение3960 м³/час
Впускная / выпускная система
Поток воздуха на питание142 м³/час
Макс. противодавление выхлопным газам100 мбар
Температура выхлопных газов≤ 530 ºС
Поток выхлопных газов270 м³/час
Электрическая система
Напряжение12 В
Мощность стартера3 кВт
Ток зарядного генератора55 А
Аккумуляторные батареи150 А*ч
Синхронный генераторZ184G
Основные характеристики
Постоянная мощность31 кВА / 25 кВт
Резервная мощность34 кВА / 27,5 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес158 кг
Род токапеременный, трехфазный
Номинальная сила тока43,2 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД85,0%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"

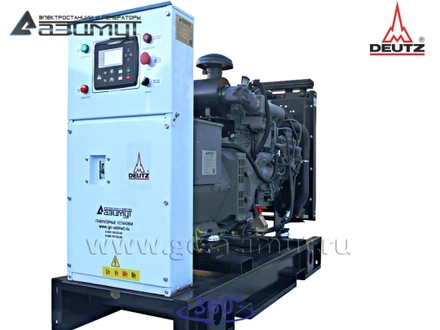

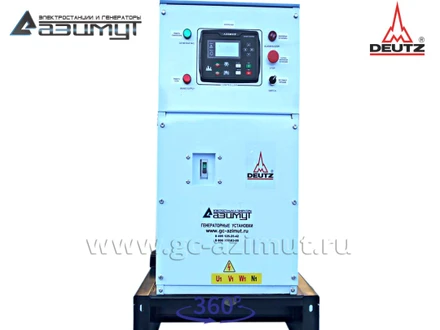

Шкаф управления ШУЭ 1Р50
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель50 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

★Трехфазный дизельный генератор АД 25С-Т400-1РМ6C мощностью 25 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор ДГУ в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения DEUTZ BF3M G2 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В AZIMUT Z184G номинальной мощностью 25 кВт c автоматической регулировкой напряжения,

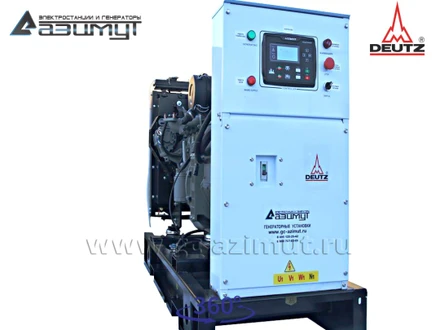

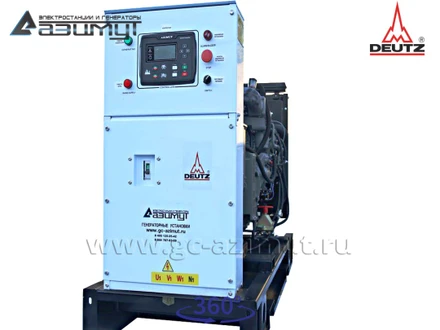

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • дизельный двигатель произведен в Китае заводом Deutz (Dalian) Engine Co., Ltd., который ранее являлся совместным предприятием Deutz AG и крупнейшим автомобильным концерном Китая FAW Group,
  • производство в Китае позволило снизить издержки, и предложить потребителям высококачественный двигатель по более привлектельной цене,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • усиленная конструкция первичного дизельного двигателя,
  • низкий уровень шума и вибраций,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,,
  • высокая топливная экономичность,
  • цена дизель генератора существенно ниже импортных аналогов с двигателем DEUTZ.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
