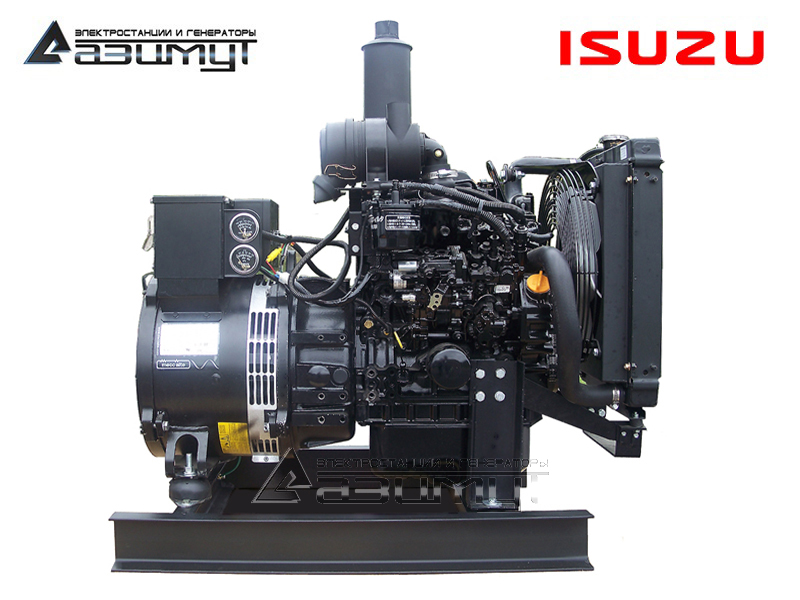

АД-15С-Т400-1РМ28

Дизельный генератор открытого исполнения
АД 15С-Т400-1РМ28
Постоянная мощность15 кВт / 19 кВА
Резервная мощность16,5 кВт / 21 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательISUZU JE493DB
Синхронный генераторAZIMUT Z184E
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1750 x 550 x 1080 мм
Вес535 кг
Расход топлива при 100% нагрузке4,7 л/час
Топливный бак52 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательISUZU JE493DB
Тип

дизельный, 4-х тактный, 1500 об/мин, водяного охлаждения, рядный, с мокрыми гильзами, прямым впрыском

Основные характеристики
Постоянная мощность 24 кВт
Резервная мощность 27 кВт
Количество и расположение цилиндров 4 цилиндра, рядное, вертикальное
Тип атмосферный
Диаметр поршня 93 мм
Ход поршня 102 мм
Объем двигателя 2,771 л
Коэффициент сжатия 18,2:1
Порядок работы цилиндров 1-3-4-2
Холостой ход 850 об/мин
Удельный расход топлива ≤ 230 г/кВт*ч
Регулировка частоты вращения механическая
Точность регулировки частоты вращения ± 5%
Система смазки комбинированная под давлением и разбрызгиванием
Емкость масляной системы 5,6 л
Рабочая температура масла ≤ 110 ºС
Рабочее давление масла 0,1 - 0,5 МПа
Уровень шума ≤ 93 дБА
Температура выхлопных газов ≤ 500 ºС
Температура охлаждающей жидкости 85 ± 10 ºС
Зарядный генератор 14В, 50А
Пусковое устройство стартер 12В, 2,8 кВт
Габариты 856 × 610 × 810 мм
Сухой вес 230 кг
Синхронный генераторAZIMUT Z184E
Основные характеристики
Постоянная мощность 23 кВА / 18 кВт
Резервная мощность 25 кВА / 20 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 135 кг
Род тока переменный, трехфазный
Номинальная сила тока 28,8 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 82,7%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управленияШУЭ 1Р50
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 50 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

★Трехфазный дизельный генератор АД 15С-Т400-1РМ28 мощностью 15 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный 3-фазный дизельный генератор ДГУ в составе:

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения ISUZU JE493DB с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В AZIMUT Z184E номинальной мощностью 15 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельный генератор открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.

Запуск и остановка по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизельный генератор, предназначенный для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • Дизель генераторы на двигателях Isuzu (Исудзу) выгодно отличает неприхотливость, выносливость, способность воспринимать ударные нагрузки, высокая ремонтопригодность и надежность.
  • Высокий моторесурс, в сочетании с приемлемой экономичностью и бюджетной ценой делают ДГУ Isuzu отличным решением для постоянного или резервного электроснабжения.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная генераторная установка ДГУ,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-15-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
408 500 ₽
Варианты исполнения
Модель Мощность Напряжение Двигатель Исполнение Автозапуск Цена
АД-15С-Т400-2РМ28 15 кВт 380 В (трехфазный) ISUZU открытое на раме 2-я степень,
         (автозапуск, АВР)
435 800 ₽
Купить
АД-15С-Т400-1РКМ28 15 кВт 380 В (трехфазный) ISUZU в кожухе 1-я степень,
          (электростартер)
468 100 ₽
Купить
АД-15С-Т400-2РКМ28 15 кВт 380 В (трехфазный) ISUZU в кожухе 2-я степень,
         (автозапуск, АВР)
495 400 ₽
Купить
АД-15С-Т400-1РНМ28 15 кВт 380 В (трехфазный) ISUZU в контейнере 1-я степень,
          (электростартер)
693 500 ₽
Купить
АД-15С-Т400-2РНМ28 15 кВт 380 В (трехфазный) ISUZU в контейнере 2-я степень,
         (автозапуск, АВР)
720 800 ₽
Купить
ЭД-15-Т400-1РКМ28 15 кВт 380 В (трехфазный) ISUZU передвижное 1-я степень,
          (электростартер)
526 700 ₽
Купить
ЭД-15-Т400-2РКМ28 15 кВт 380 В (трехфазный) ISUZU передвижное 2-я степень,
         (автозапуск, АВР)
554 000 ₽
Купить
