АД-15С-Т400-1РМ6C

Дизельный генератор открытого исполнения
АД 15С-Т400-1РМ16C
Постоянная мощность15 кВт / 19 кВА
Резервная мощность16,5 кВт / 21 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDEUTZ BFM3 G1
Синхронный генераторAZIMUT Z184E
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1410 x 710 x 1400 мм
Вес520 кг
Расход топлива при 100% нагрузке4,0 л/час
Топливный бак50 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательDEUTZ BFM3 G1
Основные характеристики
Выходная мощность на валу (Standby) 22 кВт
Номинальная мощность (PRP) 20 кВт
Предельная мощность (LTP) 19 кВт
Выходная электрическая мощность 22 кВА
Частота вращения 1500 об/мин
Объем двигателя 3,168 л
Количество и расположение цилиндров 4 цилиндров, вертикальное рядное
Диаметр поршня 98 мм
Ход поршня 105 мм
Коэффициент сжатия 18,5:1
Скорость поршня 5,25 м/c
Среднее эффективное давление BMEP 5,6 МПа
Регулировка частоты вращения механическая
Точность регулировки частоты вращения ± 4-6%
Число зубьев коронной шестерни маховика 129
Момент инерции 5,4 кг*м2
Звуковое давление при полной нагрузке на расстоянии 1 м 90 дБА
Сухой вес 245 кг
Система смазки
Расход топлива при нагрузке
25% 1,6 л/ч (260 г/кВт*ч)
50% 2,8 л/ч (234 г/кВт*ч)
75% 4,0 л/ч (228 г/кВт*ч)
100% 5,4 л/ч (228 г/кВт*ч)
Макс. высота всасывания топливного насоса 1 м
Топливная система
Удельный расход масла на угар 0,5 г/кВт*ч
Емкость масляной системы 7,5 л
Максимальная температура масла в картере 120 ºС
Минимальное давление масла в системе 1,5 бар
Система охлаждения
Тип жидкостное(радиаторное), циркуляция под давлением
Емкость системы охлаждения 14,8 л
Макс. температура охлаждающей жидкости (предупреждение / отключение) 97 ºС / 103 ºС
Рабочий диапазон термостата 78 ºС - 90 ºС
Производительность помпы 4,2 м³/час
Мощность вентилятора 2,0 кВт
Минимальное давление теплоносителя перед помпой 0,15 бар
Поток воздуха на охлаждение 3960 м³/час
Впускная / выпускная система
Поток воздуха на питание 132 м³/час
Макс. противодавление выхлопным газам 100 мбар
Температура выхлопных газов ≤ 530 ºС
Поток выхлопных газов 250 м³/час
Электрическая система
Напряжение 12 В
Мощность стартера 3 кВт
Ток зарядного генератора 55 А
Аккумуляторные батареи 150 А*ч
Синхронный генераторAZIMUT Z184E
Основные характеристики
Постоянная мощность 23 кВА / 18 кВт
Резервная мощность 25 кВА / 20 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 135 кг
Род тока переменный, трехфазный
Номинальная сила тока 28,8 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 82,7%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управленияШУЭ 1Р50
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 50 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

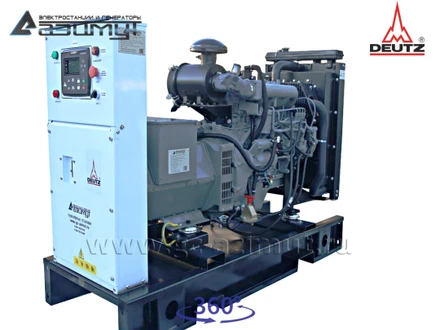

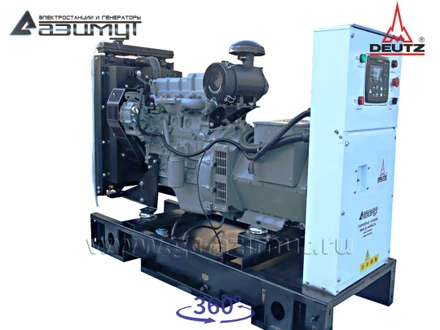

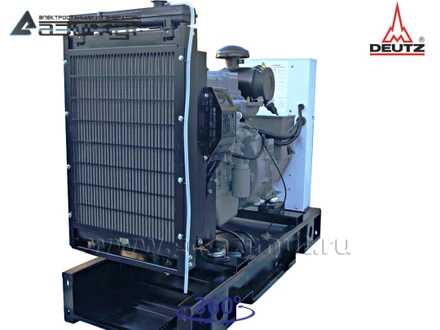

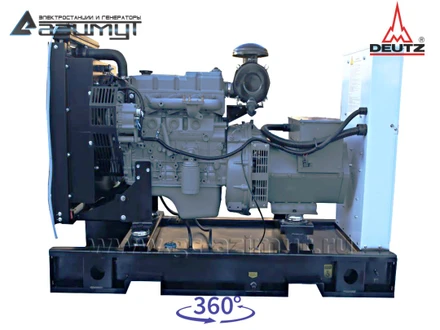

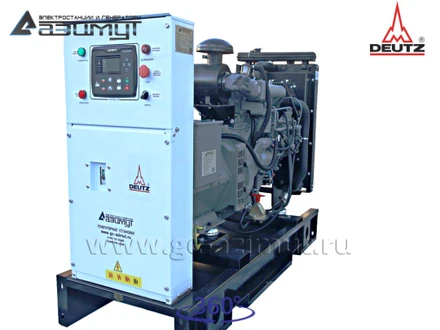

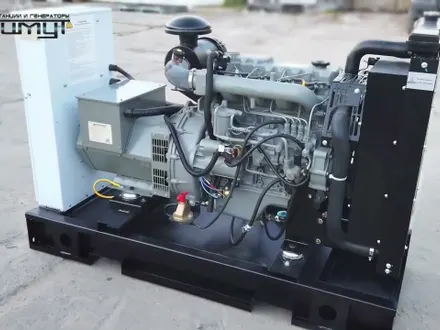

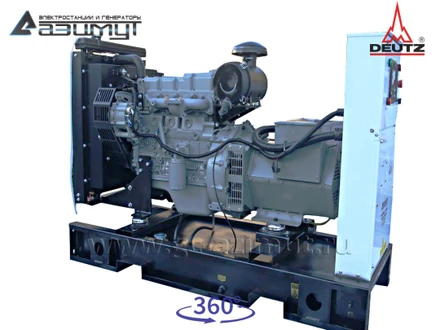

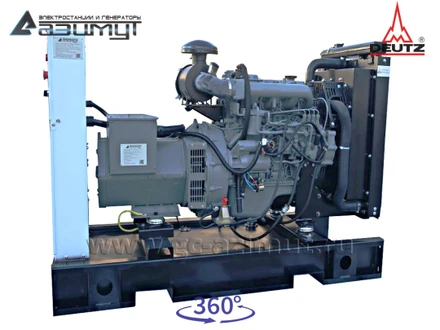

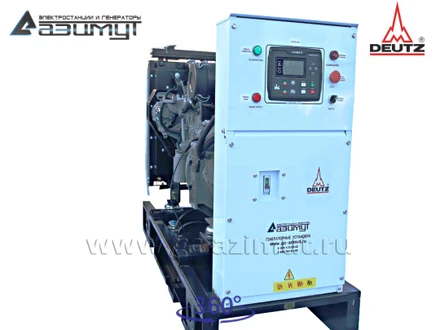

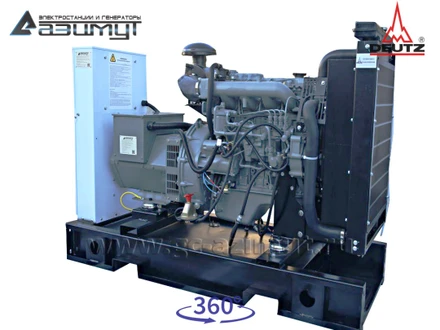

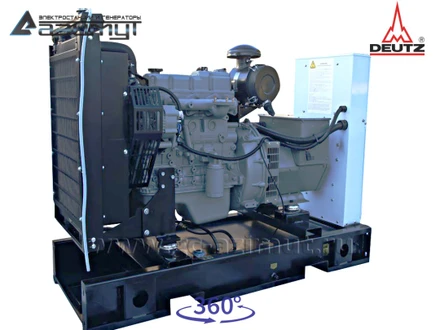

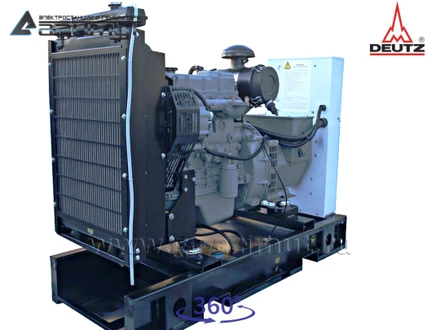

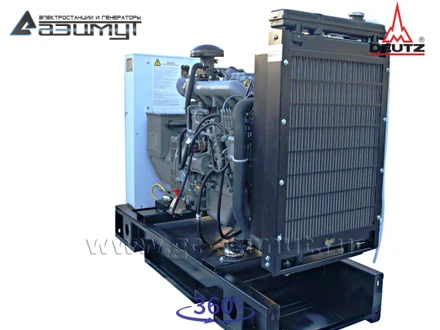

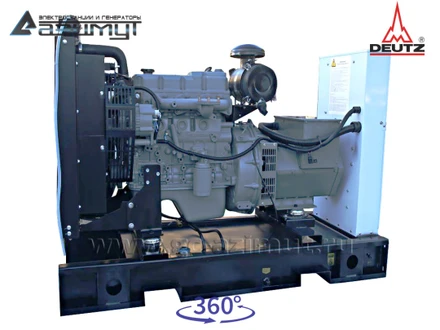

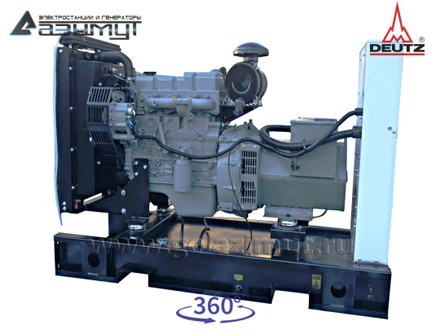

★Трехфазный дизельный генератор АД 15С-Т400-1РМ6C мощностью 15 кВт открытого исполнения

КОНСТРУКЦИЯ:

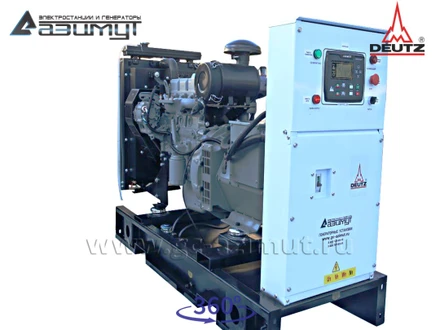

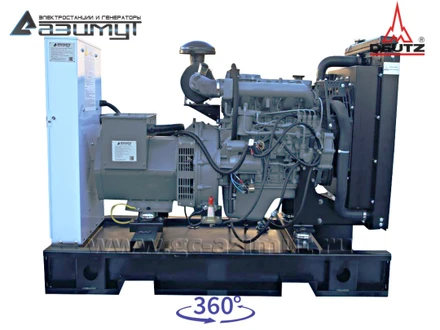

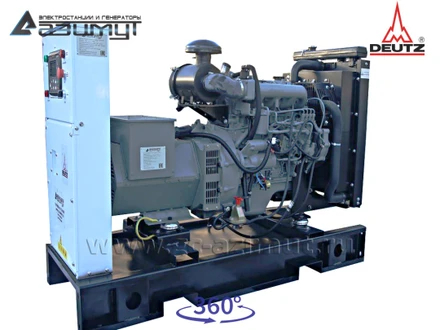

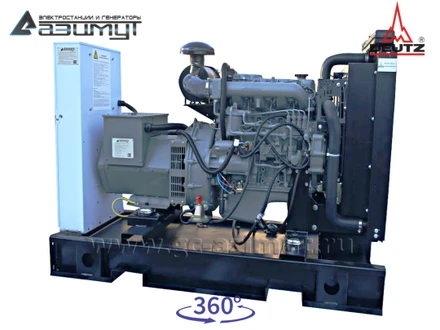

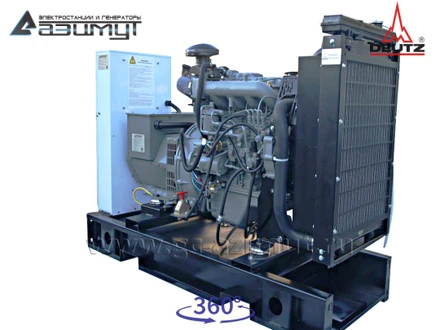

На стальной раме с виброопорами смонтированы:

  • стационарный 3-фазный дизельный генератор ДГУ в составе:

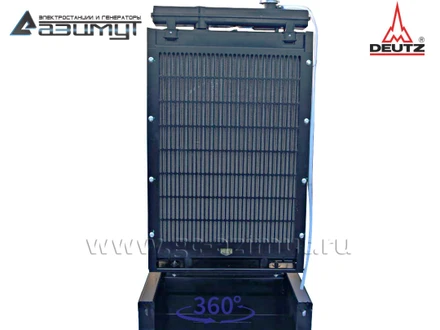

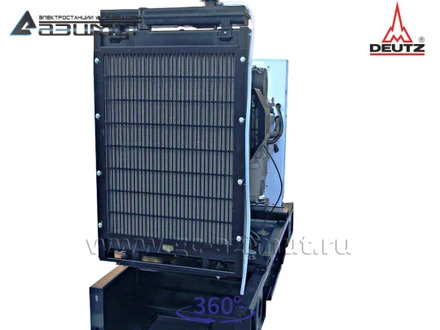

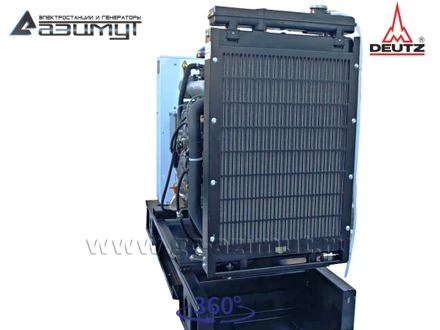

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения DEUTZ BFM3 G1 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В AZIMUT Z184E номинальной мощностью 15 кВт c автоматической регулировкой напряжения,

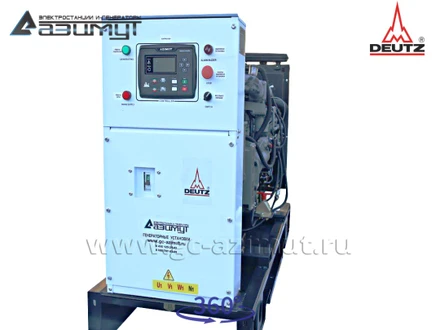

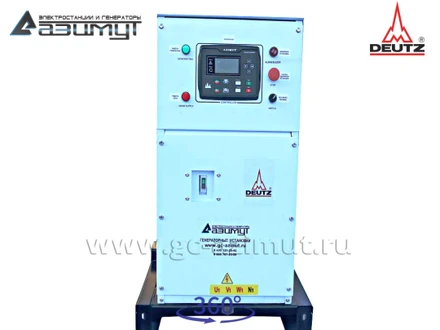

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельный генератор открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.

Запуск и остановка по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизельный генератор, предназначенный для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • дизельный двигатель произведен в Китае заводом Deutz (Dalian) Engine Co., Ltd., который ранее являлся совместным предприятием Deutz AG и крупнейшим автомобильным концерном Китая FAW Group,
  • производство в Китае позволило снизить издержки, и предложить потребителям высококачественный двигатель по более привлектельной цене,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • усиленная конструкция первичного дизельного двигателя,
  • низкий уровень шума и вибраций,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,,
  • высокая топливная экономичность,
  • цена дизель генератора существенно ниже импортных аналогов с двигателем DEUTZ.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная генераторная установка ДГУ,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-15-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
