АД-1200С-Т400-2РМ15IN

Дизель генератор открытого типа с автозапуском
АД-1200С-Т400-2РМ15IN
Постоянная мощность1200 кВт / 1500 кВА
Резервная мощность1320 кВт / 1650 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS KTA50-GS8
Синхронный генераторSTAMFORD S7L1D-C41
КонтроллерDEEP SEA DSE 7320
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)5700 х 2040 х 2340 мм
Вес10550 кг
Расход топлива при 100% нагрузке289 л/ч
Топливный бак -- // --
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательCUMMINS KTA50-GS8 (Индия)
ОСОБЕННОСТИ КОНСТРУКЦИИСерия KTA50 – продукт многолетнего технического развития и инноваций, чтобы предоставить клиентам новаторские решения, идущие в ногу со временем с изменениями, предъявляемыми к дизель генераторным установкам.
Серия KTA50 широко известна как самый надежный и экономичный двигатель в своем диапазоне мощностей для рынка генераторных установок.
Поршни из алюминиевого сплава, шлифованные и полированные для компенсации теплового расширения, с точным прилеганием во всем диапазоне рабочих температур.
Двухконтурная система охлаждения, включающая два насоса.
Большой встроенный объем для охлаждающей жидкости обеспечивает более прохладный и плотный воздух для более полного сгорания и снижения нагрузки на двигатель.
Дополнительный охладитель большой производительности эффективно охлаждает всасываемый воздух для более эффективного сгорания и снижения нагрузок.
Каждый компонент был специально разработан и тщательно протестирован для продуктов G-Drive, обеспечивая высокую производительность, долговечность и надежность.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность двигателя брутто:
Резервная1429 кВт / 1915 л.с.
Номинальная1287 кВт / 1725 л.с.
Основная-- // -- кВт / -- // -- л.с.
Мощность двигателя нетто:
Резервная1397 кВт / 1872 л.с.
Номинальная1255 кВт / 1682 л.с.
Основная-- // -- кВт / -- // -- л.с.
Типичная выходная мощность ДГУ:
Резервная (ESP)1340 кВт / 1675 кВА
Номинальная (PRP)1200 кВт / 1500 кВА
Основная (COP)-- // -- кВт / -- // -- кВА
Тип двигателядизельный, четырехтактный, турбированный, радиаторного охлаждения, 1500 об/мин
СерияG-Drive для привода электрогенераторных установок
Диаметр цилиндра х ход поршня159 мм х 159 мм
Объем двигателя50,3 л
Блок цилиндровчугун литье, 16 цилиндров, V-образное расположение
Зарядный генератор35 А
Стартер24 В
Регулировка частоты вращенияэлектронная
Топливная системапрямой впрыск с электронным контролем
Топливный фильтрДвойной бумажный навинчивающийся фильтр с водным сепаратором
Масляный фильтрНавинчивающийся полнопоточный
Емкость масляной системы 177 л
Система охлажденияJWAC
Тип охлаждающей жидкости50% этиленгликоль, 50% вода
Емкость системы охлаждения296 л
Максимальная температура окружающей среды48 °С
Мощность вентилятора32 кВт
Расход воздуха на охлаждение38,3 м³/с
Воздушный фильтрсменный элемент с индикатором
Расход топлива при нагрузке
110%345 л/ч
100%309 л/ч
75%238 л/ч
50%167 л/ч
25%88 л/час
Габариты (Д х Ш х В)3725 мм х 2000 мм х 2516 мм
Сухой вес6590 кг
Страна производстваИндия
Синхронный генераторSTAMFORD S7L1D-C41
Основные характеристики
Постоянная мощность1240 кВА / 1550 кВт
Резервная мощность1364 кВА / 1705 кВт
Типсинхронный, бесщеточный, одноопорный
Род токапеременный, трехфазный
Система возбуждения самовозбуждение
Напряжение230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф0,8
Класс защитыIP 23
Класс изоляцииH
Количество полюсов4
Количество выводов12
Обмотка311, двухслойная, концентрическая
Шаг обмотки2 / 3
Диапазон регулировки напряжения+/- 1%
Автоматический регулятор напряженияMX341 (PMG)
Подавление колебаний по стандартамBS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартамBS5000, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359
Габариты упаковочной тары2088 x 890 x 1330 мм
Вес2910 кг
Шкаф управления ШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

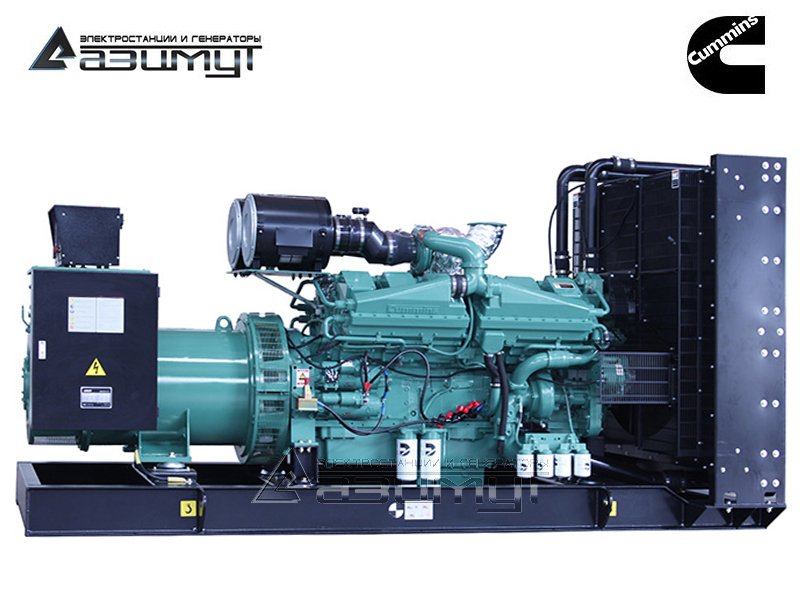

★ Дизель генератор АД-1200С-Т400-2РМ15IN мощностью 1200 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1200 кВт в составе:

- первичного шестнадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS KTA50-GS8, объемом 50,3 литра и номинальной мощностью 1287 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора STAMFORD S7L1D-C41 номинальной мощностью 1200 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE 7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Стационарная электростанция ДЭС 1200 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель от мирового лидера двигателестроения CUMMINS - гарантия надежной, долговременной работы ДГУ при самых тяжелых режимах эксплуатации,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость дизельного генератора существенно ниже импортных аналогов с двигателем CUMMINS.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-1200,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
