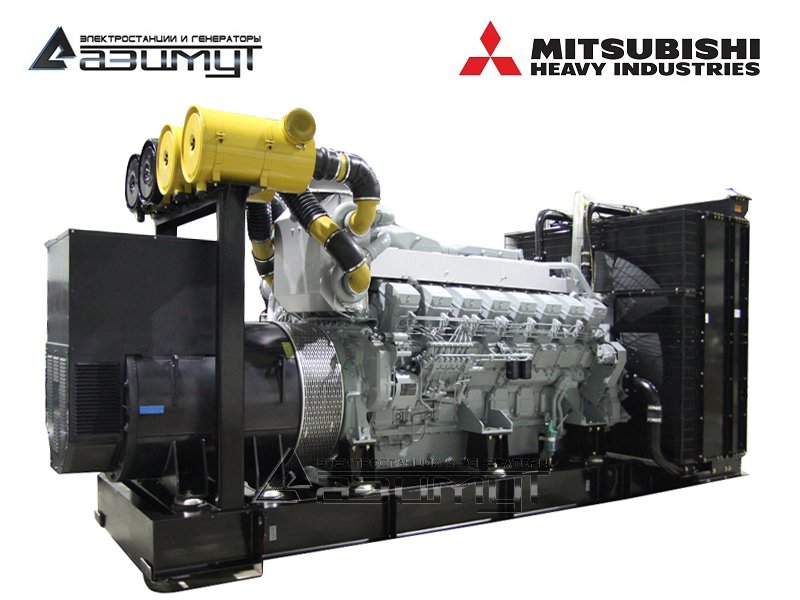

АД-1200С-Т400-2РМ8C

Дизельная электростанция открытого типа с автозапуском
АД-1200С-Т400-2РМ8C
Постоянная мощность1200 кВт / 1500 кВА
Резервная мощность1320 кВт / 1650 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательMITSUBISHI-SME S12R-PTAA2-C
Синхронный генераторAZIMUT ZP17C
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)5050 x 2210 x 3110 мм
Вес13230 кг
Расход топлива при 100% нагрузке317,0 л/ч
Топливный бакпо запросу
Автономностьпо запросу
Гарантия24 месяца

Скрыть

Дизельный двигательMITSUBISHI S12R-PTAA2-C
Основные характеристики
Основная мощность 1277 кВт
Резервная мощность 1404 кВт
Тип двигателя четырехтактный водяного охлаждения с турбонаддувом
Система подачи воздуха (аспирация) турбонадддув с охлаждением воздух-воздух
Скорость вращения 1500 об/мин
Количество и расположение цилиндров 12 V60°
Диаметр цилиндра 170 мм
Ход поршня 180 мм
Объем двигателя 49,03 л
Коэффициент сжатия 13.5:1
Сухой вес
- только двигатель 5520 кг
- радиатор и шланги 1562 кг
Вес заправленного
- только двигатель 5830 кг
- радиатор и шланги 1764 кг
Точность регулировки частоты вращения ±0,25%
Максимальная скорость вращения 2100 об/мин
Момент инерции вращающихся частей 82,42 кгс/м
Максимальное циклическое изменение скорости вращения маховика 1/355
Максимальный изгибающий момент на задней поверхности маховика 450 кгс*м
Максимальное сопротивление входящему потоку воздуха (чистый воздушный фильтр) 400 мм вод. ст.
Максимальное сопротивление входящему потоку воздуха (загрязненный воздушный фильтр) 635 мм вод. ст.
Максимально допустимое противодавление выхлопным газам 600 мм вод. ст.
Давление масла в системе при холостых оборотах 2 - 3 кгс/см²
Давление масла в системе при номинальной нагрузке 5 - 6,5 кгс/см²
Максимальная температура масла 110 ºС
Количество масла (только двигатель), min. 150 л
Количество масла (только двигатель), max. 110 л
Полная емкость масляной системы 180 л
Максимальный угол наклона Радиатором вверх 6,5º / радиатором вниз 6,5º / на бок 22,5º
Емкость системы охлаждения
- только двигатель 125 л
- радиатор и патрубки 202 л
Максимальные потери на трение охлаждающей жидкости на выходе из двигателя 0,35 кгс/см²
Максимальный статический напор охлаждающей жидкости выше уровня центра коленвала 10 м
Максимальное давление водяного насоса 2 кгс/см²
Диапазон работы термостата 71 - 85 °C
Максимальная температура охлаждающей жидкости на выходе из двигателя 98 °C
Минимальное пространство для расширения охлаждающей жидкости 10%
Аэродинамическое сопротивление радиатора 10 мм вод. ст.
Топливный насос Mitsubishi PS6 Type × 2
Максимальное давление подачи на топливный насос 75 мм рт. ст.
Максимальное давление для возврата топлива в магистраль 150 мм рт. ст.
Максимальный ток зарядного генератора 30 А
Пусковое устройство электростартер 2 x 7,5 кВт / 24V
Максимальное электрическое сопротивление цепи стартера 1,5 Ом
Рекомендуемая емкость аккумуляторной батареи при температуре выше +5 °C 400 А*ч
Рекомендуемая емкость аккумуляторной батареи при температуре ниже +5 °C до -5 °C 500 А*ч
Производитель SME - Shanghai MHI engine Co, Ltd (Китай)
Синхронный генераторAZIMUT ZP17C
Основные характеристики
Постоянная мощность 1500 кВА / 1200 кВт
Резервная мощность 1650 кВА / 1320 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 2960 кг
Род тока переменный, трехфазный
Номинальная сила тока 2160 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 95,0%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 0# / 18"
Шкаф управленияШУЭ 2Р2500
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 2500 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей есть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы дизельного электроагрегата: частота генератора, частота вращения двигателя, напряжение генератора, сила тока генератора, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ, пофазный контроль напряжения сети, частота сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

Стационарная дизельная электростанция АД-1200С-Т400-2РМ8C мощностью 1200 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1200 кВт в составе:

- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения MITSUBISHI-SME S12R-PTAA2-C, объемом 49,03 литра и номинальной мощностью 1277 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT ZP17C номинальной мощностью 1200 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 1200 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя MITSUBISHI большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • Дизельные двигатели MITSUBISHI-SME производят на совместном предприятии Mitsubishi Heavy Industries (MHI) и Shanghai Diesel Engine Co., Ltd., основанном в 2013 году. Стороны владеют предприятием в равных долях 50% на 50%.
  • Завод расположен в Шанхае и выпускает до 5000 единиц дизельных двигателей в год серий S6R2 / S12R / S16R для дизель-генераторных установок наземного назначения.
  • Размещение финальной сборки двигателей из японских компонентов в Китае позволило значительно снизить стоимость готовых изделий, без снижения знаменитого японского уровня качества.
  • Цена дизель генератора на базе двигателя Mitsubishi-SME значительно привлекательнее, чем его аналога на двигателе японского или французского производства.
  • В стандартной серии ДГУ комплектуются качественным и надежным синхронным альтернатором AZIMUT, произведенным по технологии STAMFORD. По заказу возможна установка альтернаторов следующих производителей: Leroy-Somer, Mecc Alte, Stamford.
  • Возможна также установка контроллера Deep Sea или ComAp вместо стандартного Smartgen.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-1200,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
