АД-75С-Т400-2РПМ1
| Постоянная мощность | 75 кВт / 93,75 кВА |
| Резервная мощность | 82,5 кВт / 103 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | ММЗ Д-266.4 |
| Синхронный генератор | AZIMUT Z274C |
| Контроллер | HGM6120 |
| Исполнение | под капотом |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 2750 x 1160 x 2250 мм |
| Вес | 1511 кг |
| Расход топлива при 100% нагрузке | 22,4 л/ч |
| Топливный бак | 280 л |
| Автономность | мин. 8 часов |
| Гарантия | 24 месяца |
Скрыть
| Дизельный двигатель | ММЗ Д-266.4 |
|---|---|
 | |
| Основные характеристики | |
| Постоянная мощность | 127 кВт |
| Резервная мощность | 139,7 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 7,12 л |
| Количество и расположение цилиндров | 6 цилиндров, вертикальное рядное |
| Сухой вес | 780 кг |
| Диаметр поршня | 111 мм |
| Ход поршня | 139 мм |
| Коэффициент сжатия | 17:1 |
| Скорость поршня | 6,8 м/c |
| Среднее эффективное давление BMEP | 1427 кПа |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | +/- 0,50% |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Емкость топливного бака | 290 л |
| Модель топливного насоса | однорежимный с механическим регулятором MOTORPAL (Чехия) |
| Тип топливного фильтра | топливный фильтр грубой очистки с отстойником, топливный фильтр тонкой очистки со сменным бумажным фильтрующим элементом |
| Расход топлива при нагрузке | |
| 100% | 28,7 л/ч |
| 75% | 21,7 л/ч |
| 50% | 15,7 л/ч |
| Удельный расход топлива | 208 г/кВт*ч |
| Максимальная температура в топливопроводе | 56 ºС |
| Максимальное давление в топливопроводе | 1,7 бар |
| Система смазки | |
| Система смазки комбинированная | комбинированная под давлением и разбрызгиванием |
| Тип масляного насоса | 0 |
| Тип масляного фильтра | полнопоточный,с бумажным неразборным фильтр элементом |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 17 л |
| Удельный расход масла на угар | 0,9 г/кВт*ч |
| Максимальная температура масла | 110 ºС |
| Давление масла в системе | 240-450 кПа |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное) |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 23 л |
| Максимальная температура охлаждающей жидкости | 95 ºС |
| Водяной насос | центробежный с клиноременным приводом от коленчатого вала |
| Производительность водяного насоса | 135 л/мин |
| Мощность вентилятора | 3,7 кВт |
| Система электрооборудования | |
| Напряжение в системе | 24 В |
| Пусковое устройство | электростартер, 4 кВт |
| Максимальный ток зарядного генератора | 36 А |
| Аккумуляторная батарея | 2 x 132 В / 100 А*ч |
| Система подачи воздуха | |
| Тип | с турбонаддувом и охлаждением наддувочного воздуха |
| Тип воздушного фильтра | воздухоочиститель с бумажными фильтрующими элементами |
| Максимальное сопротивление воздушного фильтра | 6,1 кПа |
| Максимальное статическое сопротивление воздушному потоку | 300 мм вод. ст. |
| Расход воздуха вентилятора на охлаждение радиатора | 3,5 м³/с |
| Расход воздуха на питание двигателя | 8,3 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 1 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 1 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | ≤ 600-800 ºС |
| Поток выхлопных газов | 24,07 м³/мин |
| Тип глушителя | Промышленный |
| Максимальное противодавление выхлопных газов | 10 кПа |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 202 кВт |
| Система газовыхлопа | 116 кВт |
| Система охлаждения | 69 кВт |
| Корпус двигателя и генератора | 17 кВт |
| Синхронный генератор | Z274C |
|---|---|
 | |
| Основные характеристики | |
| Постоянная мощность | 100 кВА / 80 кВт |
| Резервная мощность | 110 кВА / 88 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 385 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 144 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 90,4% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| Шкаф управления | ШУЭ 2Р160 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 160 А |
| Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей | есть |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети | |
| - кнопка аварийного останова | |
| - контроль параметров основной сети | |
| - автоматический запуск при отклонении параметров основной сети от заданных значений | |
| - автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети | |
| - подзарядка аккумуляторных батарей | |
| - управление подогревателем охлаждающей жидкости | |
| Капот | КТС-150 |
|---|---|
| Назначение | Защита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа |
| Габариты | 2750 x 1160 x 2250 мм |
| Вес | 290 кг |
| Уровень шума (7м) | 70 дБ |
| Материал капота | сталь 1,5 мм |
| Окраска | порошковая |
| Цвет | RAL 5005, другой цвет - по запросу |
| Условия эксплуатации ДГУ | эксплуатация вне помещения на открытом воздухе |
| Температура окружающей среды | + 5ºС....+ 40ºС |
| Характеристики | |
| - большие дверцы для обслуживания дизельного генератора | |
| - антивандальность (дверцы запираются на ключ) | |
| - решетки приточно-вытяжной вентиляции | |
| - гидроизоляция (защита от осадков) | |
| - транспортировочные узлы | |
Подробные технические характеристики

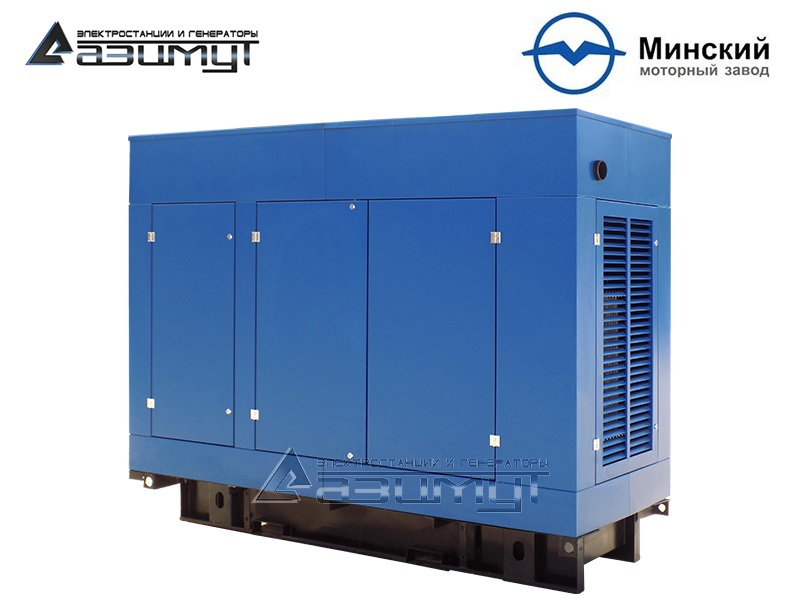

★Дизельный генератор ММЗ Д-266.4 мощностью 75 кВт с автозапуском (АВР) под капотом АД 75С-Т400-2РПМ1
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ в составе:
- первичного шестицилиндрового рядного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения ММЗ Д-266.4, объемом 7,12 литра и номинальной мощностью 77 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT Z274C номинальной мощностью 75 кВт c автоматической регулировкой напряжения
- шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы,
- на раме установлен погодозащитный капот.
НАЗНАЧЕНИЕ:
Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, небольших торговых центров.
Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя производства Минского Моторного Завода (Беларусь) большой мощности и объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянного использования.
ПРЕИМУЩЕСТВА:
- первичный дизельный двигатель производства Минского Моторного Завода имеет большой запас мощности и легко принимает нагрузку,
- двигатель изначально сконструирован для работы в российских условиях, в том числе в районах с низкими температурами,
- простая конструкция топливной системы с механическим управлением обеспечивает низкую чувствительность к качеству ГСМ,
- исключительно простая, ремонтопригодная конструкция двигателя, хорошо известная механикам в нашей стране, позволяет проводить сервисные работы и ремонт любой сложности своими силами,
- чрезвычайно широкая сеть поставщиков расходных матералов, запасных частей, сервисных услуг по всей России,
- низкая цена на расходные материалы и запасные части,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество выходного тока,
- экономичный расход топлива и масла,
- стоимость оборудования существенно ниже импортных дизельных генераторов аналогичного класса надежности
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС под капотом,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- комплект фильтров для ТО-00,
- заправка маслом и тосолом,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ОСНОВНОЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНЫЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПОД КАПОТОМ
Дизельная электростанция под капотом предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от -10 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
