АД-75С-Т400-2РМ1

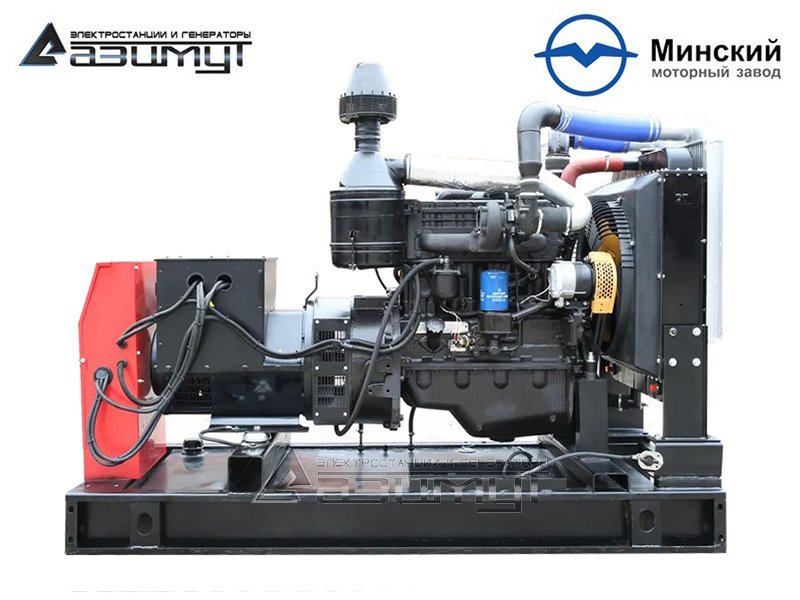

Дизельная электростанция открытая на раме с автозапуском
АД 75С-Т400-2РМ1
Постоянная мощность100 кВт / 125 кВА
Резервная мощность100 кВт / 125 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательММЗ Д-266.4
Синхронный генераторAZIMUT Z274C
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)2430 х 750 х 1500 мм
Вес1221 кг
Расход топлива при 100% нагрузке22,4 л/ч
Топливный бак280 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигатель ММЗ Д-266.4
Основные характеристики
Постоянная мощность 127 кВт
Резервная мощность 139,7 кВт
Частота вращения 1500 об/мин
Объем двигателя 7,12 л
Количество и расположение цилиндров 6 цилиндров, вертикальное рядное
Сухой вес 780 кг
Диаметр поршня 111 мм
Ход поршня 139 мм
Коэффициент сжатия 17:1
Скорость поршня 6,8 м/c
Среднее эффективное давление BMEP 1427 кПа
Порядок работы цилиндров 1-5-3-6-2-4
Регулировка частоты вращения механическая
Точность регулировки частоты вращения +/- 0,50%
Топливная система
Дизельное топливо ГОСТ 305-82
Емкость топливного бака 290 л
Модель топливного насоса однорежимный с механическим регулятором MOTORPAL (Чехия)
Тип топливного фильтра топливный фильтр грубой очистки с отстойником, топливный фильтр тонкой очистки со сменным бумажным фильтрующим элементом
Расход топлива при нагрузке
100% 28,7 л/ч
75% 21,7 л/ч
50% 15,7 л/ч
Удельный расход топлива 208 г/кВт*ч
Максимальная температура в топливопроводе 56 ºС
Максимальное давление в топливопроводе 1,7 бар
Система смазки
Система смазки комбинированная комбинированная под давлением и разбрызгиванием
Тип масляного насоса 0
Тип масляного фильтра полнопоточный,с бумажным неразборным фильтр элементом
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 17 л
Удельный расход масла на угар 0,9 г/кВт*ч
Максимальная температура масла 110 ºС
Давление масла в системе 240-450 кПа
Система охлаждения
Тип охлаждения жидкостное (радиаторное)
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 23 л
Максимальная температура охлаждающей жидкости 95 ºС
Водяной насос центробежный с клиноременным приводом от коленчатого вала
Производительность водяного насоса 135 л/мин
Мощность вентилятора 3,7 кВт
Система электрооборудования
Напряжение в системе 24 В
Пусковое устройство электростартер, 4 кВт
Максимальный ток зарядного генератора 36 А
Аккумуляторная батарея 2 x 132 В / 100 А*ч
Система подачи воздуха
Тип с турбонаддувом и охлаждением наддувочного воздуха
Тип воздушного фильтра воздухоочиститель с бумажными фильтрующими элементами
Максимальное сопротивление воздушного фильтра 6,1 кПа
Максимальное статическое сопротивление воздушному потоку 300 мм вод. ст.
Расход воздуха вентилятора на охлаждение радиатора 3,5 м³/с
Расход воздуха на питание двигателя 8,3 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя 1 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора 1 м²
Система газовыхлопа
Температура выхлопных газов ≤ 600-800 ºС
Поток выхлопных газов 24,07 м³/мин
Тип глушителя Промышленный
Максимальное противодавление выхлопных газов 10 кПа
Тепловые параметры
Общее тепловыделение ДГУ 202 кВт
Система газовыхлопа 116 кВт
Система охлаждения 69 кВт
Корпус двигателя и генератора 17 кВт
Синхронный генератор Z274C
Основные характеристики
Постоянная мощность 100 кВА / 80 кВт
Резервная мощность 110 кВА / 88 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 385 кг
Род тока переменный, трехфазный
Номинальная сила тока 144 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 90,4%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управления ШУЭ 2Р160
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 160 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей есть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

★Дизельный генератор ММЗ Д-266.4 мощностью 75 кВт с автозапуском (АВР) открытого исполнения АД 75С-Т400-2РМ1

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного шестицилиндрового рядного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения ММЗ Д-266.4, объемом 7,12 литра и номинальной мощностью 77 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT Z274C номинальной мощностью 75 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, небольших торговых центров.

Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя производства Минского Моторного Завода (Беларусь) большой мощности и объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянного использования.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель производства Минского Моторного Завода имеет большой запас мощности и легко принимает нагрузку,
  • двигатель изначально сконструирован для работы в российских условиях, в том числе в районах с низкими температурами,
  • простая конструкция топливной системы с механическим управлением обеспечивает низкую чувствительность к качеству ГСМ,
  • исключительно простая, ремонтопригодная конструкция двигателя, хорошо известная механикам в нашей стране, позволяет проводить сервисные работы и ремонт любой сложности своими силами,
  • чрезвычайно широкая сеть поставщиков расходных матералов, запасных частей, сервисных услуг по всей России,
  • низкая цена на расходные материалы и запасные части,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество выходного тока,
  • экономичный расход топлива и масла,
  • цена дизельной электростанции существенно ниже импортного оборудования аналогичного класса надежности.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • комплект фильтров для ТО-00,
  • заправка маслом и тосолом,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ОСНОВНОЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНЫЙ РЕЖИМ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
