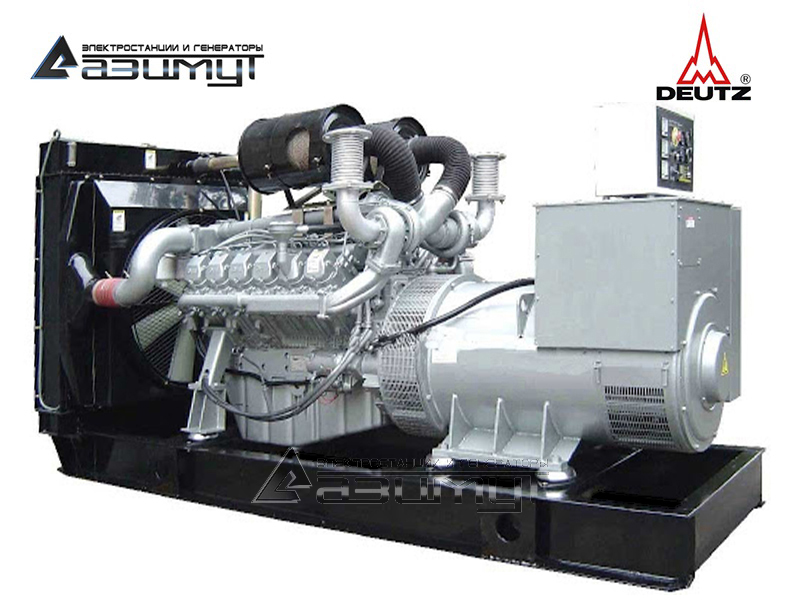

ДГУ 600 кВт с автозапуском
АД-600С-Т400-2РМ6C
| Постоянная мощность | 600 кВт / 750 кВA |
| Резервная мощность | 660 кВт / 825 кВA |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | DEUTZ HC12V132ZL-LAG2A |
| Синхронный генератор | AZIMUT ZLV6B |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 3750 X 1700 X 2100 мм |
| Вес | 5402 кг |
| Расход топлива при 100% нагрузке | 167,0 л/час |
| Топливный бак | 1500 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | DEUTZ HC12V132ZL-LAG2A |
|---|---|
 |
|
| Основные характеристики | |
| Выходная мощность на валу (Standby) | 740 кВт |
| Номинальная мощность (PRP) | 660 кВт |
| Частота вращения | 1500 об/мин |
| Регулировка частоты вращения | электронная |
| Количество и расположение цилиндров | 12 цилиндров, V90º |
| Тип подачи воздуха | турбонаддув, охлаждение воздух-воздух |
| Объем двигателя | 23,812 л |
| Диаметр поршня | 132 мм |
| Ход поршня | 145 мм |
| Коэффициент сжатия | 16,5:1 |
| Среднее эффективное давление BMEP | 32,9 бар |
| Число зубьев коронной шестерни маховика | 167 |
| Звуковое давление при полной нагрузке на расстоянии 1 м | 99 дБА |
| Потеря мощности на каждые 100 м превышения высоты 1000 метров над уровнем моря | ≤ 0,9% |
| Потеря мощности на каждые 10ºC превышения температуры окружающей среды в 30ºС | ≤ 4% |
| Сухой вес | 1600 кг |
| Система смазки | |
| Емкость масляной системы | 54 л |
| Минимальное рабочее давление масла | ≥ 3 бар |
| Рабочая температура масла | < 130 ºС |
| Удельный расход масла на угар | ≤ 0,3% |
| Наклон масляного поддона | 22,5º |
| Масляный фильтр | бумажный фильтрэлемент х 1 |
| Система охлаждения | |
| Тип | жидкостное(радиаторное), циркуляция под давлением |
| Емкость системы охлаждения | 130 л |
| Производительность помпы | 470 л/мин |
| Минимальное давление теплоносителя перед помпой | 0,15 бар |
| Допустимое падение давления в системе охлаждения | ≤ 0,35 бар |
| Тепло передаваемое ОЖ | 348 кВт |
| Рабочий диапазон термостата | 79 ºС - 87 ºС |
| Макс. температура охлаждающей жидкости (предупреждение / отключение) | 94 ºС / 102 ºС |
| Тепло передваваемое интеркулеру | 220 кВт |
| Диаметр вентилятора толкающего типа | 1320 мм |
| Поток воздуха на охлаждение | 19 м³/c |
| Мощность вентилятора | 26 кВт |
| Топливная система | |
| Удельный расход топлива | 197 г/кВт*ч |
| Топливный фильтр | бумажный фильтрэлемент х 2 |
| Скорость холостого хода | 600 ± 50 об/мин |
| Порядок работы цилиндров | 1-8-5-10-3-7-6-11-2-9-4-12 |
| Температура выхлопных газов | ≤ 560 ºС |
| Электрическая система | |
| Напряжение | 24 В |
| Мощность стартера | 9 кВт |
| Ток зарядного генератора | 55 А |
| Аккумуляторные батареи | 150 А*ч |
| Холодный запуск без использования подогревателя | выше -17ºС |
| Синхронный генератор | ZLV6B |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 750 кВА / 600 кВт |
| Резервная мощность | 825 кВА / 660 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 1997 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 1080 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 93,3% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 0# / 18" |
| Шкаф управления | ШУЭ 2Р1250 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 1250 А |
| Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей | есть |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети | |
| - кнопка аварийного останова | |
| - контроль параметров основной сети | |
| - автоматический запуск при отклонении параметров основной сети от заданных значений | |
| - автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети | |
| - подзарядка аккумуляторных батарей | |
| - управление подогревателем охлаждающей жидкости | |
Подробные технические характеристики
★Дизельный генератор АД 600С-Т400-2РМ6C мощностью 600 кВт с автозапуском (АВР) открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ в составе:
- первичного двенадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения DEUTZ HC12V132ZL-LAG1A с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT ZC5FS номинальной мощностью 500 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.
Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- дизельный двигатель произведен в Китае заводом Hebei Huabei Diesel Engine Co., Ltd (Huachai - Deutz) по лицензии Deutz AG,
- производство в Китае позволило снизить издержки, и предложить потребителям высококачественный надежный двигатель, изготовленный по немецким стандартам, по более привлектельной цене,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- усиленная конструкция первичного дизельного двигателя,
- низкий уровень шума и вибраций,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,,
- высокая топливная экономичность,
- цена дизель генератора существенно ниже импортных аналогов с двигателем DEUTZ.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- сетевое зарядное устройство,
- подогреватель охлаждающей жидкости,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-600-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
