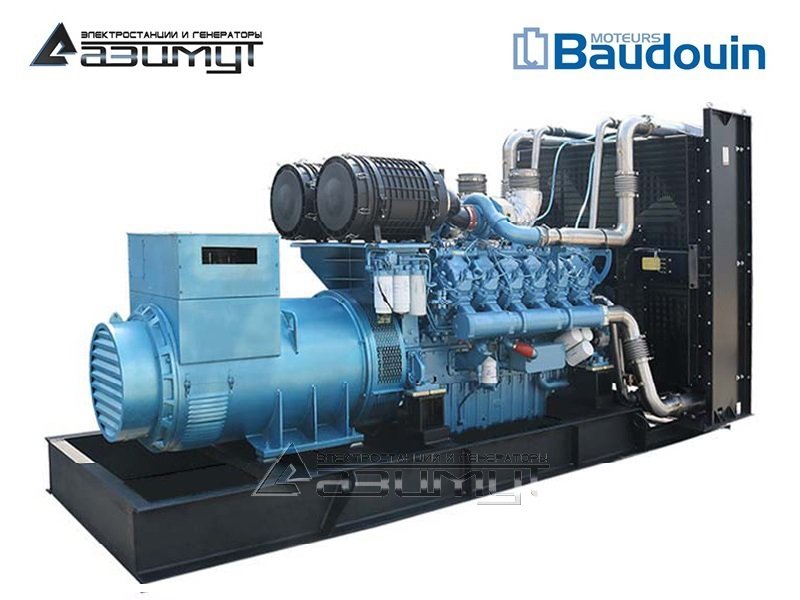

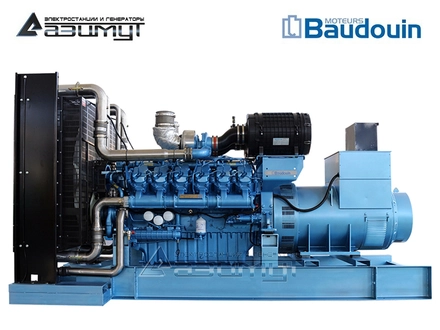

Дизельная электростанция
600 кВт с АВР АД-600С-Т400-2РМ9

Дизельная электростанция 600 кВт с автозапуском
АД 600С-Т400-2РМ9
Постоянная мощность600 кВт / 750 кВА
Резервная мощность660 кВт / 825 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательBAUDOUIN MOTEURS 12M26G825/5e2
Синхронный генераторEVOTEC TCU368G
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации2-я
Габариты (Д х Ш х В)3480 x 1600 x 2250 мм
Вес6052 кг
Расход топлива при 100% нагрузке162,8 л/час
Топливный бак1500 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигатель BAUDOUIN MOTEURS 12M26G825/5
Основные характеристики
Номинальная мощность 680 кВт
Максимальная мощность 748 кВт
Постоянная мощность 680 кВт
Частота вращения 1500 об/мин
Объем двигателя 31.8 л
Количество и расположение цилиндров 12 цилиндров, V-образное
Сухой вес 2910 кг
Габариты 2615 х 1525 х 1760 мм
Диаметр поршня 150 мм
Ход поршня 150 мм
Коэффициент сжатия 15,1:1
Скорость поршня 7.5 м/c
Среднее эффективное давление BMEP 1.711 мПА
Регулировка частоты вращения электронная
Точность регулировки частоты вращения +/- 3,00%
Топливная система
Дизельное топливо ГОСТ 305-82
Расход топлива при нагрузке
100% 162.8 л/ч
75% 123.6 л/ч
50% 86.2 л/ч
Удельный расход топлива 199.4 г/кВт*ч
Система смазки
Система смазки комбинированная комбинированная под давлением и разбрызгиванием
Тип масляного насоса шестеренчатого типа, с приводом от распредвала
Тип масляного фильтра фильтроэлемент
Тип масла SAE 15W-40 / 10W-30
Емкость масляной системы 113 л
Нормальное давление масла 400-600 кПа
Аварийное минимальное и максимальное давление масла 200 / 1000 кПа
Расход масла на угар ≤ 0,3%
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 108 л. радиатор, --//-- л. двигатель
Максимальная температура охлаждающей жидкости 95 ºС
Система электрооборудования
Напряжение в системе 24 В
Пусковое устройство стартер 10 кВт / 24В
Минимальная температура холодного запуска 0 ºС (-10 ºС с подогревателем)
Зарядный генератор 1.54 кВт / 28 В
Система подачи воздуха
Тип турбонаддув с интеркулером
Тип воздушного фильтра фильтроэлемент
Максимальное сопротивление воздушного фильтра ≤ 3 - 5 кПа
Максимальное статическое сопротивление воздушному потоку 4,2 кПа
Расход воздуха 3843 кг/ч
Минимальный диаметр впускного отверстия 140 мм
Эффективность воздушного фильтра ≤ 99,5%
Система газовыхлопа
Температура выхлопных газов ≤ 750 ºС
Поток выхлопных газов 3980 кг/ч
Тип глушителя Промышленный
Максимальное противодавление выхлопных газов 7.5 кПа
Рекомендованный минимальный диаметр выхлопного отверстия 220 мм
Синхронный генератор EVOTEC TCU368G

EvoTec Power Generation Co., Ltd (EvoTec) - профессиональный производитель генераторов переменного тока выходной мощностью от 6,8 кВт до 4200 кВт и напряжением от 110 В до 13800 В, а также один из крупнейших в Китае центров исследований и разработок в области производства генераторов тока, расположенный зоне экономического развития Луцзян, городе Хэфей, провинция Аньхой.

EvoTec имеет 45 зарегистрированных патентов на конструкцию генератора, благодаря идеальному сочетанию передовых достижений науки и технологий Германии и Азии.

По сравнению с обычными продуктами, представленными на рынке, генераторы EvoTec намного компактнее по размеру, короче по длине, легче по весу, экологически безопасны и, что наиболее важно, имеют более высокую эффективность.

Продукция соответствует сертификатам ISO9001, ISO14001, CE, и успешно экспортируется более чем в тридцать стран мира, такие как Турция, Южная Корея, Тайвань, Испания, Германия.

Основные характеристики
Постоянная мощность 750 кВА / 600 кВт
Резервная мощность 825 кВА / 660 кВт
Описание cинхронный, бесщеточный, одноопорный, 50 Гц, фактор мощности COS Ф=0,8, 4-х полюсный, с самовозбуждением
Напряжение 230 / 400 В
Регулировка напряжения автоматическая, ETC-1
Диапазон регулировки напряжения ± 0,5%
Класс изоляции H
Класс защиты IP 22
Шаг обмотки 2 / 3
Форма волны: TIF <50
Форма волны: THF <2%
Высотность макс. 1000 м
Максимальная температура окружающей среды 60 ºС
Максимально допустимая скорость вращения 2250 об/мин
Направление вращения против часовой стрелки
Ток короткого замыкания 300%
Метод охлаждения IC01
КПД 95,8%
Вес 1381 кг
Шкаф управления ШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

★Дизельный генератор АД-600С-Т400-2РМ9 мощностью 600 кВт открытого исполнения с автозапуском.

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 600 кВт в составе:

- первичного двенадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения BAUDOUIN MOTEURS 12M26G825/5e2, объемом 31,8 литра и номинальной мощностью 680 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора EvoTec TCU368G номинальной мощностью 600 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, контроллером LOVATO RGK800 с жидкокристаллическим дисплеем и блоком автоматического ввода резерва (АВР).
  • комплект аккумуляторных батарей.



НАЗНАЧЕНИЕ:

Стационарная электростанция ДЭС 600 кВт с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по 1-й степени автоматизации осуществляются в ручном режиме оператором.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель спроектирован французскими инженерами компании BAUDOUIN MOTEURS на основе почти 100-летнего опыта проектирования и производства морских пропульсивных дизельных двигателей, что обеспечивает высочайший уровень прочности и надежности изначально заложенный в конструкцию.
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • экономичный расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость существенно ниже дизель генераторных установок аналогичного класса надежности оснащенных двигателями других производителей.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-600 с АВР,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 2000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
