АД-60С-Т400-1РПМ55
Постоянная мощность | 60 кВт / 75 кВA |
Резервная мощность | 66 кВт / 83 кВА |
Напряжение | 230 / 600 В |
Частота | 50 Гц |
Количество фаз | трехфазная |
Первичный дизельный двигатель | YANGDONG Y4110ZLD |
Синхронный генератор | AZIMUT Z224F |
Контроллер | HGM6120 |
Исполнение | под капотом |
Степень автоматизации | 1-я |
Габариты (Д х Ш х В) | 2300 х 1050 х 1540 мм |
Вес | 1243 кг |
Расход топлива при 100% нагрузке | 17,8 л/час |
Топливный бак | 130 л |
Автономность | мин. 8 часов |
Гарантия | 2 года |
Скрыть
Дизельный двигатель | YANGDONG Y4110ZLD |
---|---|
Основные характеристики | |
Количество и расположение цилиндров | 4 цилиндра, рядное, вертикальное |
Тип камеры сгорания | прямой впрыск |
Частота вращения | 1500 об/мин |
Диаметр поршня | 110 мм |
Ход поршня | 118 мм |
Коэффициент сжатия | 18:1 |
Постоянная мощность | 80 кВт |
Резервная мощность | 85 кВт |
Объем двигателя | 4,484 л |
Порядок работы цилиндров | 1-3-4-2 |
Удельный расход топлива | 220 г/кВт*ч |
Тип подачи воздуха | атмосферный |
Охлаждение | водяное, форсированное |
Запуск | электростартер |
Сухой вес | 330 кг |
Габариты | 892 x 618 x 740 мм |
Регулировка частоты вращения | механическая |
Синхронный генератор | Z224F |
---|---|
Основные характеристики | |
Постоянная мощность | 75 кВА / 60 кВт |
Резервная мощность | 82,5 кВА / 66 кВт |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Вес | 320 кг |
Род тока | переменный, трехфазный |
Номинальная сила тока | 108 А |
Количество полюсов | 4 |
Коэффициент мощности COS Ф | 0,8 |
КПД | 90,0% |
Тип | синхронный, бесщеточный, одноопорный |
Система возбуждения | самовозбуждение |
Регулировка напряжения | автоматическая |
Класс защиты | IP 22 |
Класс изоляции | H |
Количество выводов | 12 |
Обмотка | 2 / 3 |
Диапазон регулировки напряжения | +/- 5% |
Нестабильность выходного напряжения в переходном режиме | +/- 1% |
Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
Форма волны NEMA = TIF | < 50 |
Форма волны I.E.C = THF | 3 |
Максимальная скорость | 2250 об/мин |
Ток короткого замыкания | 300% (10 с) |
Диск крепления | SAE 3# / 11,5" |
Шкаф управления | ШУЭ 1Р125 |
---|---|
Основные характеристики | |
Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
Автоматический выключатель | 125 А |
Автомат ввода резерва | нет |
Функции | |
- управление дизельным электроагрегатом | |
- сигнализация предупреждений и аварий | |
- подача напряжения на собственные нужды | |
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
- кнопка аварийного останова |
Капот | КТС-60 |
---|---|
Назначение | Защита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа |
Габариты | 2300 х 1050 х 1800 мм |
Вес | 220 кг |
Уровень шума (7м) | 70 дБ |
Материал капота | сталь 1,5 мм |
Окраска | порошковая |
Цвет | RAL 5005, другой цвет - по запросу |
Условия эксплуатации ДГУ | эксплуатация вне помещения на открытом воздухе |
Температура окружающей среды | + 5ºС....+ 40ºС |
Характеристики | |
- большие дверцы для обслуживания дизельного генератора | |
- антивандальность (дверцы запираются на ключ) | |
- решетки приточно-вытяжной вентиляции | |
- гидроизоляция (защита от осадков) | |
- транспортировочные узлы |
Подробные технические характеристики

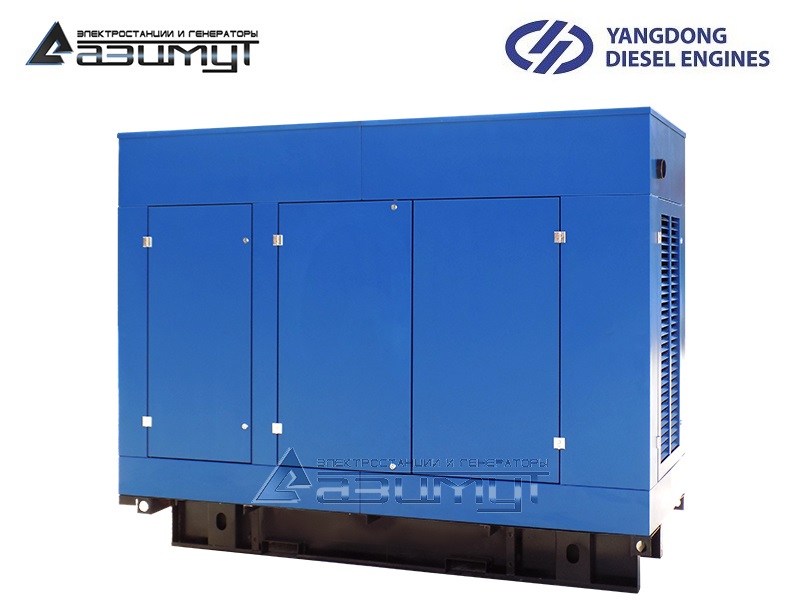

★Трехфазный дизельный генератор АД-60С-Т400-1РПМ55 YANGDONG мощностью 60 кВт под капотом
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарный трехфазный дизельный генератор в составе:
- первичного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения YANGDONG Y4110ZLD, номинальной мощностью 66 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В AZIMUT Z224F номинальной мощностью 60 кВт c автоматической регулировкой напряжения,
- шкаф управления электростанцией (ШУЭ) с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- рама со стальным топливным баком на 8 часов работы,
- на раме установлен погодозащитный капот.
НАЗНАЧЕНИЕ:
Дизельный генератор 60 кВт под капотом используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/600 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка ДЭС по первой степени автоматизации осуществляются в ручном режиме оператором.
Данная модель представляет собой промышленный дизельный генератор под погодозащитным капотом, предназначенный для постоянной эксплуатации, по своим техническим характеристикам аналогичный модели ТСС АД-60С-Т400-1РПМ5.
ПРЕИМУЩЕСТВА:
- двигатели YANGDONG несколько дефорсированы, отличаются бОльшим рабочим объемом на единицу мощности, по сравнению с ближайшими конкурентами, вследствие чего обладают длительным моторесурсом, повышенным крутящим моментом, легче воспринимают пиковые нагрузки;
- простая конструкция двигателя позволяет проводить практически любой ремонт на месте своими силами;
- запасные части доступны по цене, помимо нашей компании, возможно заказывать запасные части на Алиэкспрессе напрямую из Китая без наценки;
- низкий расход масла на угар - менее 0,2%;
- дизель генераторы YANGDONG привлекательны по цене, и, в то же время, обладают профессиональным уровнем надежности.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельный генератор YANGDONG 60 кВт под капотом,
- стандартный промышленный глушитель,
- аккумуляторные батареи,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПОД КАПОТОМ
Дизельная электростанция под капотом предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
