АД-60С-Т400-1РПМ15
Постоянная мощность | 60 кВт / 75 кВА |
Резервная мощность | 60,6 кВт / 83 кВА |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Количество фаз | трехфазная |
Первичный дизельный двигатель | CUMMINS 4BTA3.9-G11 |
Синхронный генератор | AZIMUT Z224F |
Контроллер | HGM6120 |
Исполнение | под капотом |
Степень автоматизации | 1-я |
Габариты (Д х Ш х В) | 2300 х 1050 х 1800 мм |
Вес | 1155 кг |
Расход топлива при 100% нагрузке | 17,6 л/ч |
Топливный бак | 165 л |
Автономность | мин. 8 часов |
Гарантия | 24 месяца |
Скрыть
Дизельный двигатель | CUMMINS 4BTA3.9-G11 |
---|---|
Основные характеристики | |
Постоянная мощность | 70 кВт |
Резервная мощность | 80 кВт |
Частота вращения | 1500 об/мин |
Объем двигателя | 3,9 л |
Количество и расположение цилиндров | 4, рядное |
Сухой вес | 350 кг |
Диаметр поршня | 102 мм |
Ход поршня | 120 мм |
Коэффициент сжатия | 17,3:1 |
Скорость поршня | 6 м/с |
Среднее эффективное давление BMEP | 1124 кПа |
Порядок работы цилиндров | 1-3-4-2 |
Регулировка частоты вращения | электронная |
Точность регулировки частоты вращения | +/- 2,5% |
Топливная система | |
Дизельное топливо | ГОСТ 305-82 |
Емкость топливного бака | 165 л |
Модель топливного насоса | рядный многоплунжерный ТНВД |
Тип топливного фильтра | полнопоточный со сменным картриджем |
Расход топлива при нагрузке | |
100% | 17,6 л/ч |
75% | 13,6 л/ч |
50% | 9,5 л/ч |
Удельный расход топлива | 208 г/кВт*ч |
Максимальная температура в топливопроводе | 70 °С |
Максимальное давление в топливопроводе | 102 мм рт. ст. |
Система смазки | |
Система смазки комбинированная | комбинированная под давлением и разбрызгиванием |
Тип масляного насоса | шестеренчатого типа с приводом от распредвала |
Тип масляного фильтра | полнопоточный патронный фильтр |
Тип масла | SAE 15W40 / 10W30 |
Емкость масляной системы | 11 л |
Удельный расход масла на угар | 0,3 г/кВт*ч |
Максимальная температура масла | 135 °C |
Давление масла в системе | 207 кПа |
Система охлаждения | |
Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
Тип охлаждающей жидкости | ГОСТ 28084-89 |
Емкость системы охлаждения | 19 л |
Максимальная температура охлаждающей жидкости | 97 °C |
Водяной насос | центробежного типа с ременным приводом |
Производительность водяного насоса | 101 л/мин |
Мощность вентилятора | 2 кВт |
Система электрооборудования | |
Напряжение в системе | 12 В |
Пусковое устройство | электростартер 3,1 кВт |
Максимальный ток зарядного генератора | 55 А |
Аккумуляторная батарея | 1*100 А/ч |
Система подачи воздуха | |
Тип | с турбонаддувом и промежуточным охлаждением наддувочного воздуха типа «вода-воздух» |
Тип воздушного фильтра | бумажный, заменяемый |
Максимальное сопротивление воздушного фильтра | 6,2 кПа |
Максимальное статическое сопротивление воздушному потоку | 260 мм вод. ст. |
Расход воздуха вентилятора на охлаждение радиатора | 1,3 м³/с |
Расход воздуха на питание двигателя | 4,3 м³/мин |
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 0,64 м² |
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 0,64 м² |
Система газовыхлопа | |
Температура выхлопных газов | 475 °С |
Поток выхлопных газов | 9,98 м³/мин |
Тип глушителя | Промышленный - 9 dB |
Максимальное противодавление выхлопных газов | 10,2 кПа |
Тепловые параметры | |
Общее тепловыделение ДГУ | 120 кВт |
Система газовыхлопа | 61 кВт |
Система охлаждения | 51 кВт |
Корпус двигателя и генератора | 8 кВт |
Синхронный генератор | Z224F |
---|---|
Основные характеристики | |
Постоянная мощность | 75 кВА / 60 кВт |
Резервная мощность | 82,5 кВА / 66 кВт |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Вес | 320 кг |
Род тока | переменный, трехфазный |
Номинальная сила тока | 108 А |
Количество полюсов | 4 |
Коэффициент мощности COS Ф | 0,8 |
КПД | 90,0% |
Тип | синхронный, бесщеточный, одноопорный |
Система возбуждения | самовозбуждение |
Регулировка напряжения | автоматическая |
Класс защиты | IP 22 |
Класс изоляции | H |
Количество выводов | 12 |
Обмотка | 2 / 3 |
Диапазон регулировки напряжения | +/- 5% |
Нестабильность выходного напряжения в переходном режиме | +/- 1% |
Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
Форма волны NEMA = TIF | < 50 |
Форма волны I.E.C = THF | 3 |
Максимальная скорость | 2250 об/мин |
Ток короткого замыкания | 300% (10 с) |
Диск крепления | SAE 3# / 11,5" |
Шкаф управления | ШУЭ 1Р125 |
---|---|
Основные характеристики | |
Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
Автоматический выключатель | 125 А |
Автомат ввода резерва | нет |
Функции | |
- управление дизельным электроагрегатом | |
- сигнализация предупреждений и аварий | |
- подача напряжения на собственные нужды | |
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
- кнопка аварийного останова |
Капот | КТС-60 |
---|---|
Назначение | Защита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа |
Габариты | 2300 х 1050 х 1800 мм |
Вес | 220 кг |
Уровень шума (7м) | 70 дБ |
Материал капота | сталь 1,5 мм |
Окраска | порошковая |
Цвет | RAL 5005, другой цвет - по запросу |
Условия эксплуатации ДГУ | эксплуатация вне помещения на открытом воздухе |
Температура окружающей среды | + 5ºС....+ 40ºС |
Характеристики | |
- большие дверцы для обслуживания дизельного генератора | |
- антивандальность (дверцы запираются на ключ) | |
- решетки приточно-вытяжной вентиляции | |
- гидроизоляция (защита от осадков) | |
- транспортировочные узлы |
Подробные технические характеристики

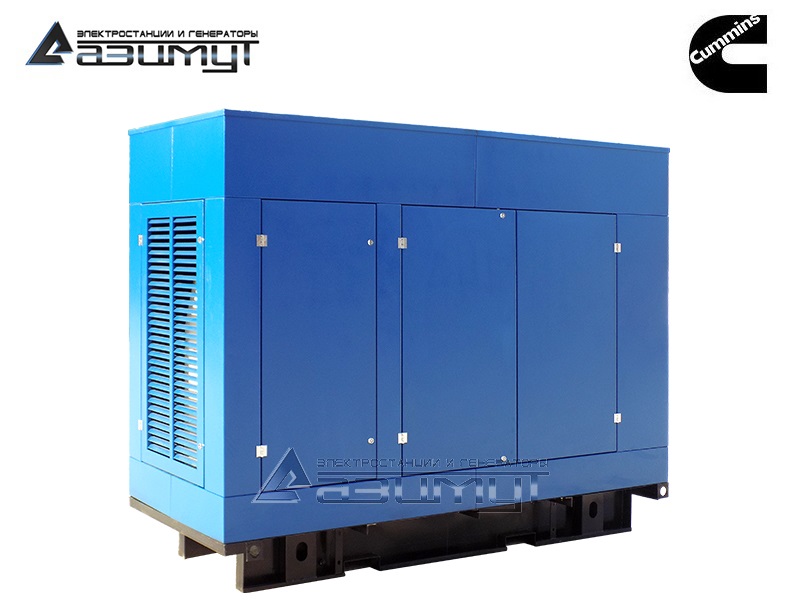

★Дизельный генератор CUMMINS АД 60С-Т400-1РПМ15 мощностью 60 кВт под капотом
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ в составе:
- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS 4BTA3.9-G11, объемом 3,9 литра и номинальной мощностью 70 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT Z224F номинальной мощностью 60 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы,
- на раме установлен погодозащитный капот.
НАЗНАЧЕНИЕ:
Электростанция ДЭС используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.
ПРЕИМУЩЕСТВА:
- первичный дизельный двигатель от мирового лидера двигателестроения CUMMINS - гарантия надежной, долговременной работы ДГУ при самых тяжелых режимах эксплуатации,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- низкий расход топлива и масла,
- в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
- стоимость дизельного генератора существенно ниже импортных аналогов с двигателем CUMMINS.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС под капотом,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и охлаждающей жидкостью,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПОД КАПОТОМ
Дизельная электростанция под капотом предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
