АД-520С-Т400-2РМ23

Дизельная электростанция 520 кВт с АВР
АД-520С-Т400-2РМ23
Постоянная мощность520 кВт / 650 кВA
Резервная мощность572 кВт / 715 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательVOLVO PENTA TWD1644GE
Синхронный генераторLEROY-SOMER TAL 047 F
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)3830 × 1400 × 2295 мм
Вес4378 кг
Расход топлива при 100% нагрузке133,0 л/час
Топливный бак1400 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательVOLVO PENTA TWD1644GE
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Число и расположение цилиндров 6 цилиндра в ряд, вертикальное
Тип четырехтактный
Диаметр поршня 144 мм
Ход поршня 165 мм
Объем двигателя 16,12 л
Коэффициент сжатия 16,8:1
Сухой вес 2217 кг
Вес заправленного -- // -- кг
ПРОИЗВОДИТЕЛЬНОСТЬ:
Постоянная мощность (брутто) 575 кВт (783 л.с.)
Постоянная мощность (нетто) 554 кВт (754 л.с.)
Резервная мощность (брутто) 630 кВт (857 л.с.)
Резервная мощность (нетто) 609 кВт (828 л.с.)
Крутящий момент (ном. / резерв.) 3663 / 4011 Нм
МАСЛЯНАЯ СИСТЕМА:
Расход масла при мощности
номинальной 0,10 л/час
максимальной 0,11 л/час
Емкость масляной системы 48 л
Давление масла 300 - 500 кПа
ТОПЛИВНАЯ СИСТЕМА:
Удельный расход топлива при нагрузке %% от номинальной мощности
25% 225 г/кВт*ч
50% 196 г/кВт*ч
75% 194 г/кВт*ч
100% 194 г/кВт*ч
СИСТЕМА ПОДАЧИ ВОЗДУХА И ГАЗОВЫХЛОПА:
Температура выхлопных газов после турбины при нагрузке:
номинальной 39,1 м³/мин
максимальной 42,1 м³/мин
Максимально допустимое сопротивление воздушному потоку 3,0 кПа
Теплота, выделяемая с выхлопными газами при нагрузке:
номинальной 406 кВт
максимальной 432 кВт
Температура выхлопных газов после турбины при нагрузке:
номинальной 485 ºС
максимальной 480 ºС
Максимальное противодавление в магистрали газовыхлопа 9 кПа
Поток выхлопных газов при нагрузке:
номинальной 93,5 м³/мин
максимальной 100,8 м³/мин
СИСТЕМА ОХЛАЖДЕНИЯ:
Теплота, выделяемая корпусом двигателя при нагрузке
номинальной 21 кВт
максимальной 24 кВт
Теплота, выделяемая радиатором при нагрузке
номинальной 211 кВт
максимальной 228 кВт
Поток воздуха на охлаждение радиатора 11,4 м³/c
Мощность вентилятора 21 кВт (29 л.с.)
Габариты (Д х Ш х В) 2399 х 1350 х 1925 мм
Соответствие экологическим стандартам EU Stage 2
Страна происхождения Швеция
Синхронный генераторLEROY-SOMER TAL 047 F

TAL - это новое поколение промышленных генераторов переменного тока от Leroy-Somer. Интегрируя новейшие технологии и инновации, разработанные командой по исследованиям и разработкам, TAL является ответом на вызовы этого мира для людей, нуждающихся в надежных и высокопроизводительных решениях для производства электроэнергии.

Основные характеристики:
Постоянная мощность 660 кВА / 528 кВт
Тип синхронный, бесщеточный, одноопорный
Класс изоляции H
Шаг обмотки 2/3, 6 проводов
Класс защиты IP23
Высота над уровнем моря ≤ 1000 м
Предельная скорость 2250 об/мин
Расход воздуха на охлаждение (50 Гц) 0,29 м³/мин
Ток короткого замыкания AREP+/PMG = 2,7A 5 сек
Система возбуждения ШУНТ
Регулятор напряжения автоматический R120
Диапазон регулировки напряжения +/- 1%
Напряжение:
соединение Y 380V / 400V / 415V / 440V
соединение Δ 220V / 230V / 240V
соединение YY 200V / 220V
Частота 50 Гц / 60 Гц
Коэффициент нелинейных искажений без нагрузки < 2%
Коэффициент нелинейных искажений при линейной нагрузке < 5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF < 2%
КПД 94,7%
Длина х Ширина x Высота 1235 мм х 710 мм х 811 мм
Масса 1372 кг
Соответствие стандартам IEC 60034
Шкаф управленияШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

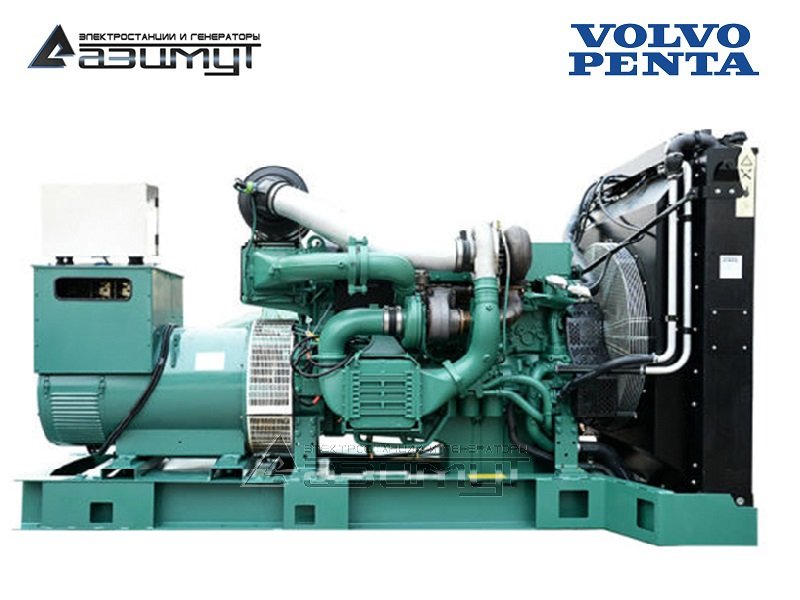

★Дизельный генератор АД-520С-Т400-2РМ23 мощностью 520 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 520 кВт в составе:

- первичного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения Volvo Penta TWD1644GE с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора LEROY-SOMER TAL 047 F номинальной мощностью 520 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 520 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • Расход топлива – один из лучших показателей среди всех производителей. При сравнении двигателя VOLVO PENTA с двигателем конкурента, VOLVO PENTA, скорее всего, окажется более экономичным, особенно при работе в реальных условиях постоянной работы в диапазонах от 50% до 100% номинальной мощности.
  • Экологичность – соответствие европейским нормам выхлопа – директива RoHS2, 2011/65/EU.
  • Тихий выхлоп – одни из самых тихих двигателей в мире, с низкой вибрацией, что благоприятно сказывается на ресурсе, и делает комфортной эксплуатацию в жилой застройке.
  • Длинный межсервисный интервал – периодичность замены фильтров и масла - 500 моточасов, обеспечивает низкую стоимость владения генераторной установкой.
  • Гарантия 1 год без ограничения пробега. Возможно продление гарантии до 3-х лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-520,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
