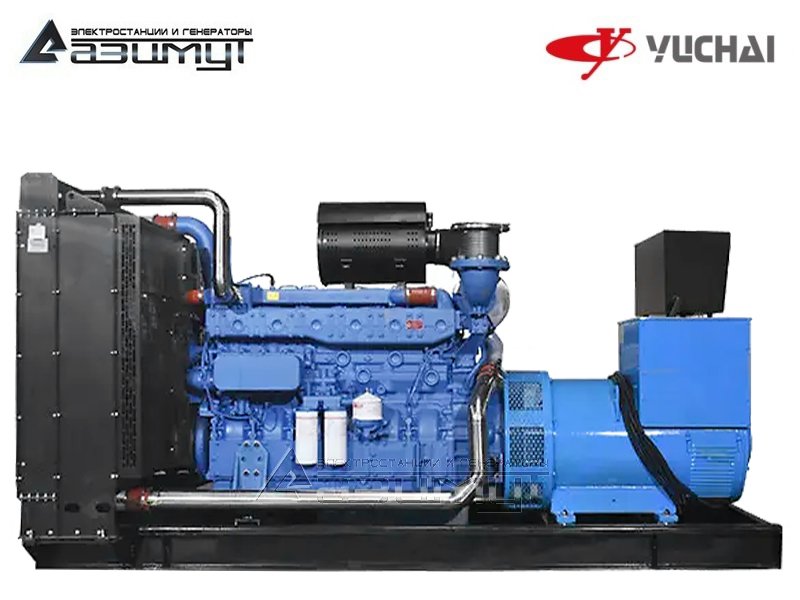

АД-500С-Т400-1РМ26

Дизель генератор открытого типа
АД 500С-Т400-1РМ26
Постоянная мощность500 кВт / 625 кВA
Резервная мощность550 кВт / 687,5 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательYuchai YC6TD840-D31
Синхронный генераторAzimut ZC5FS
КонтроллерSmartGen HGM 6120CAN
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)4200 х 1500 х 2300 мм
Вес4935 кг
Расход топлива при 100% нагрузке130,5 л/час
Топливный бак1200 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигатель Yuchai YC6TD840-D31
Технические характеристики
Описание

дизельный, 4-х тактный, водяного охлаждения, с турбонаддувом и дополнительным охладителем, с прямым впрыском, электронным регулятором скорости вращения

Количество и расположение цилиндров

6 цилиндров, рядное, вертикальное, 2 клапана на цилиндр

Постоянная мощность 561 кВт
Резервная мощность 616 кВт
Частота вращения 1500 об/мин
Объем двигателя 19,6 л
Ход поршня 152 мм
Диаметр поршня 180 мм
Коэффициент сжатия 14:1
Порядок работы цилиндров 1-5-3-6-2-4
Точность регулировки частоты вращения +/- 5% (ISO 8528 G3)
Тип цилиндров с мокрыми гильзами
Направление вращения против часовой стрелки со стороны вала
Система смазки комбинированная под давлением и разбрызгиванием
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 55 л
Удельный расход масла на угар 0,1 г/кВт*ч
Дизельное топливо ГОСТ 305-82
Тип охлаждающей жидкости ГОСТ 28084-89
Пусковое устройство электростартер 24 В
Габариты 2245 × 1456 × 1775 мм
Сухой вес двигатель 2250 кг, радиатор 365 кг
Расход топлива:
Удельный расход топлива 195 г/кВт*ч
110% 152,4 л/ч
100% 130,5 л/ч
75% 101,7 л/ч
50% 69,9 л/ч
Синхронный генератор ZС5FS
Основные характеристики
Постоянная мощность 625 кВА / 500 кВт
Резервная мощность 687,5 кВА / 550 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 1685 кг
Род тока переменный, трехфазный
Номинальная сила тока 900 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 94,8%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 0# / 18"
Шкаф управления ШУЭ HGM6120CAN
Основные характеристики
Панель управления

на базе контроллера HGM 6120CAN c жидкокристаллическим монитором на русском языке

Функции

- управление дизельным электроагрегатом

- сигнализация предупреждений и аварий

- подача напряжения на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

- поддержка протокола CAN-шины дизельного двигателя

Подробные технические характеристики

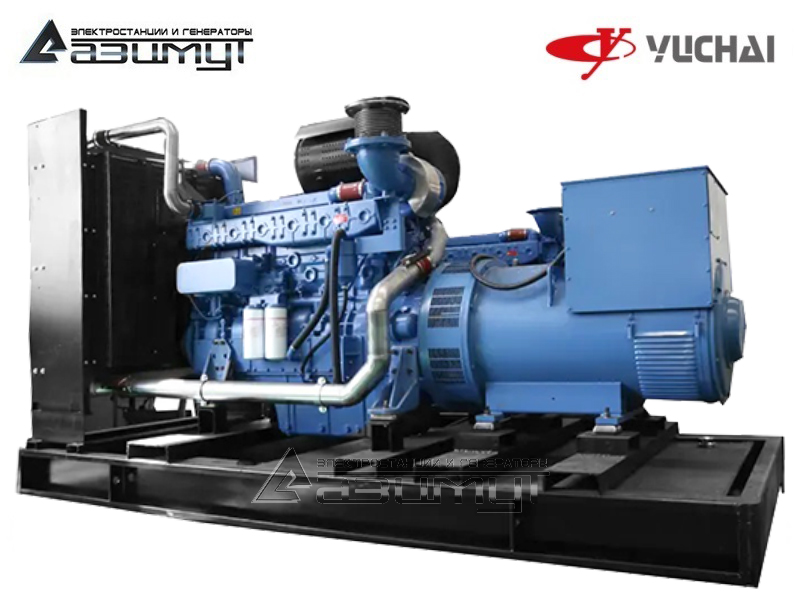

Дизель генератор АД-500С-Т400-1РМ26 мощностью 500 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор ДГУ в составе:

- первичного шестицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения Yuchai YC6TD840-D31, объемом 19,6 литра и номинальной мощностью 561 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора Azimut ZC5FS номинальной мощностью 500 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный  предназначенный для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • Yuchai Machinery Group - одна из самых современных и выскотехнологичных машиностроительных компаний Китая, ведущая свою историю с 1951 года,
  • дизельные электростанции на двигателях Yuchai отличаются низким расходом топлива, высокой надежностью и предназначены для использования в качестве основного или резервного источника электроэнергии,
  • электронный регулятор частоты вращения обеспечивает высокое качество выходного напряжения,
  • при соблюдении условий эксплуатации моторесурс превышает 16.000 - 20.000 моточасов, что соответствует 5 - 7 годам работы в постоянном режиме,
  • двигатели приспособлены к ГСМ с высоким содержанием серы и других примесей,
  • необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
  • контроллер HGM6120 с ЖК дисплеем и управлением на русском языке,
  • доступные расходные материалы и запасные части.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная генераторная установка ДГУ,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-500-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки ДГУ 500 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции для АД-500С-Т400-1Р:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
