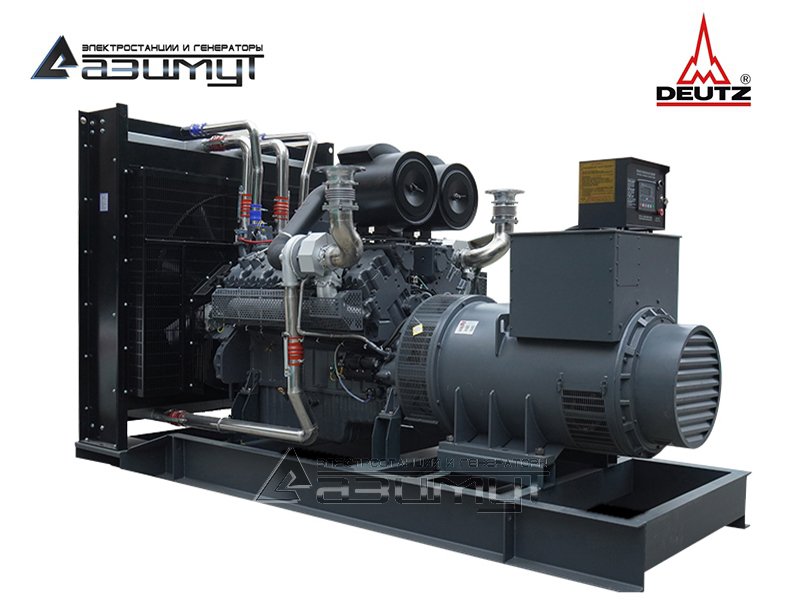

АД-500С-Т400-1РМ6C

Дизель генератор открытого типа
АД 500С-Т400-1РМ6C
Постоянная мощность500 кВт / 625 кВA
Резервная мощность550 кВт / 688 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательDEUTZ HC12V132ZL-LAG1A
Синхронный генераторAZIMUT ZC5FS
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)3690 × 1650 × 2290 мм
Вес4750 кг
Расход топлива при 100% нагрузке141,0 л/час
Топливный бак1500 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательDEUTZ HC12V132ZL-LAG1A
Основные характеристики
Выходная мощность на валу (Standby) 670 кВт
Номинальная мощность (PRP) 600 кВт
Частота вращения 1500 об/мин
Регулировка частоты вращения электронная
Количество и расположение цилиндров 12 цилиндров, V90º
Тип подачи воздуха турбонаддув, охлаждение воздух-воздух
Объем двигателя 23,812 л
Диаметр поршня 132 мм
Ход поршня 145 мм
Коэффициент сжатия 16,5:1
Среднее эффективное давление BMEP 32,9 бар
Число зубьев коронной шестерни маховика 167
Звуковое давление при полной нагрузке на расстоянии 1 м 99 дБА
Потеря мощности на каждые 100 м превышения высоты 1000 метров над уровнем моря ≤ 0,9%
Потеря мощности на каждые 10ºC превышения температуры окружающей среды в 30ºС ≤ 4%
Сухой вес 1600 кг
Система смазки
Емкость масляной системы 54 л
Минимальное рабочее давление масла ≥ 3 бар
Рабочая температура масла < 130 ºС
Удельный расход масла на угар ≤ 0,3%
Наклон масляного поддона 22,5º
Масляный фильтр бумажный фильтрэлемент х 1
Система охлаждения
Тип жидкостное(радиаторное), циркуляция под давлением
Емкость системы охлаждения 130 л
Производительность помпы 470 л/мин
Минимальное давление теплоносителя перед помпой 0,15 бар
Допустимое падение давления в системе охлаждения ≤ 0,35 бар
Тепло передаваемое ОЖ 348 кВт
Рабочий диапазон термостата 79 ºС - 87 ºС
Макс. температура охлаждающей жидкости (предупреждение / отключение) 94 ºС / 102 ºС
Тепло передваваемое интеркулеру 220 кВт
Диаметр вентилятора толкающего типа 1320 мм
Поток воздуха на охлаждение 19 м³/c
Мощность вентилятора 26 кВт
Топливная система
Удельный расход топлива 197 г/кВт*ч
Топливный фильтр бумажный фильтрэлемент х 2
Скорость холостого хода 600 ± 50 об/мин
Порядок работы цилиндров 1-8-5-10-3-7-6-11-2-9-4-12
Температура выхлопных газов ≤ 560 ºС
Электрическая система
Напряжение 24 В
Мощность стартера 9 кВт
Ток зарядного генератора 55 А
Аккумуляторные батареи 150 А*ч
Холодный запуск без использования подогревателя выше -17ºС
Синхронный генераторAZIMUT ZС5FS
Основные характеристики
Постоянная мощность 625 кВА / 500 кВт
Резервная мощность 687,5 кВА / 550 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 1685 кг
Род тока переменный, трехфазный
Номинальная сила тока 900 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 94,8%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 0# / 18"
Шкаф управленияШУЭ 1Р1000
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 1000 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор АД 500С-Т400-1РМ6C мощностью 500 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор ДГУ в составе:

- первичного двенадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения DEUTZ HC12V132ZL-LAG1A с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT ZC5FS номинальной мощностью 500 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный  предназначенный для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • дизельный двигатель произведен в Китае заводом Hebei Huabei Diesel Engine Co., Ltd (Huachai - Deutz) по лицензии Deutz AG,
  • производство в Китае позволило снизить издержки, и предложить потребителям высококачественный надежный двигатель, изготовленный по немецким стандартам, по более привлектельной цене,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • усиленная конструкция первичного дизельного двигателя,
  • низкий уровень шума и вибраций,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,,
  • высокая топливная экономичность,
  • цена дизель генератора существенно ниже импортных аналогов с двигателем DEUTZ.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная генераторная установка ДГУ,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-500-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки ДГУ 500 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
