АД-500С-Т400-2РМ5

Дизельная электростанция с автозапуском
АД 500С-Т400-2РМ5
Постоянная мощность500 кВт / 625 кВА
Резервная мощность550 кВт / 687,5 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательSDECSC27G830D2
Синхронный генераторAzimut ZC5FS
КонтроллерSmartGen HGM 6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)4200 х 1500 х 2300 мм
Вес4991 кг
Расход топлива при 100% нагрузке141 л/час
Топливный бак1200 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательSDEC SC27G830D2
Технические характеристики
Описание

дизельный, 4-х тактный, водяного охлаждения, с турбонаддувом с промежуточным охлаждением "воздух-воздух", с прямым впрыском, электронным регулятором скорости вращения

Количество и расположение цилиндров

12 цилиндров, V-образное, 2 клапана на цилиндр

Постоянная мощность555 кВт
Резервная мощность610 кВт
Частота вращения1500 об/мин
Точность регулировки частоты вращения+/- 5%
Объем двигателя26,6 л
Ход поршня135 мм
Диаметр поршня155 мм
Коэффициент сжатия16:1
Порядок работы цилиндров1-12-5-8-3-10-6-7-2-11-4-9
Тип масла SAE 15W40 / 10W30
Емкость масляной системы мин 55 л - макс. 65 л
Удельный расход масла на угар 0,3 г/кВт*ч
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения48 л
Габариты1940×1676×1882 мм
Сухой вес2100 кг
Расход топлива:
Удельный расход топлива 202 г/кВт*ч
Дизельное топливоГОСТ 305-82
25%41,2 л/ч
50%74,1 л/ч
75%106,7 л/ч
100%141,0 л/ч
110%152,7 л/ч
Система электрооборудования
Напряжение в системе24 В
Пусковое устройствоэлектростартер 11 кВт
Зарядный генератор28 В х 55 А
Аккумуляторная батарея200 А*ч
Система газовыхлопа
Температура выхлопных газов650 ºС
Поток выхлопных газов99,5 м³/мин
Тип глушителяпромышленный - 9 dB
Максимальное противодавление выхлопных газов6 кПа
Синхронный генераторZС5FS
Основные характеристики
Постоянная мощность625 кВА / 500 кВт
Резервная мощность687,5 кВА / 550 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес1685 кг
Род токапеременный, трехфазный
Номинальная сила тока900 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД94,8%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 0# / 18"
Шкаф управления ШУЭ 2Р1000
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель1000 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарейесть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

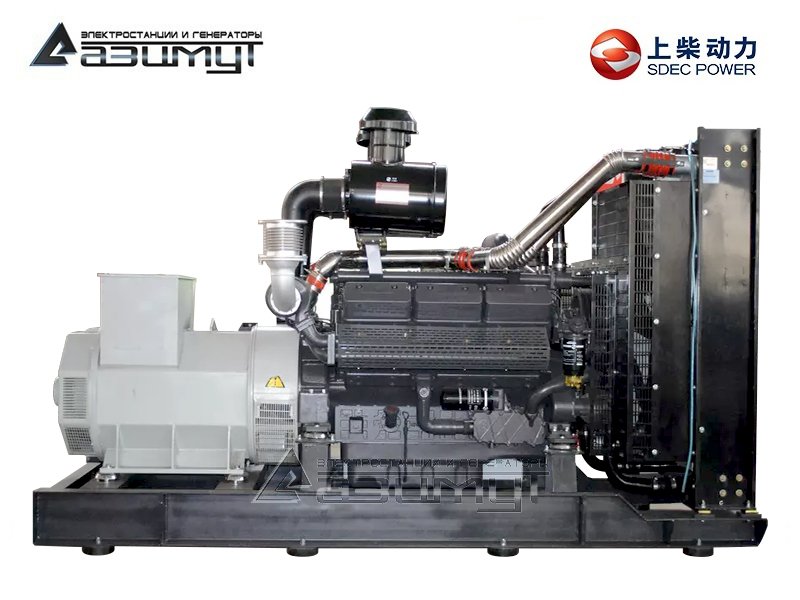

Дизель генератор АД-500С-Т400-2РМ5 мощностью 500 кВт открытого исполнения с автозапуском (АВР)

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ с автозапуском в составе:

первичного двенадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения SDEC SC27G830D2 объемом 26,6 литра и номинальной мощностью 565 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора Azimut ZC5FS номинальной мощностью 500 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • Шанхайские дизельные двигатели производятся с 1947 года, и за это время заслужили в Китае репутацию надежных моторов. Свыше 400.000 двигателей находятся в эксплуатации в разных отраслях экономики в настоящее время,
  • дизельные генераторы на двигателях SDEC могут применяться в качестве как резервного, так и основного источника питания,
  • при соблюдении условий эксплуатации моторесурс установки превышает 15.000 - 20.000 моточасов, что соответствует 5 - 7 годам работы в постоянном режиме,
  • двигатели неприхотливы к качеству ГСМ,
  • необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
  • контроллер HGM6120 с ЖК дисплеем и управлением на русском языке,
  • низкие цены на расходные материалы и запасные части.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-500-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
