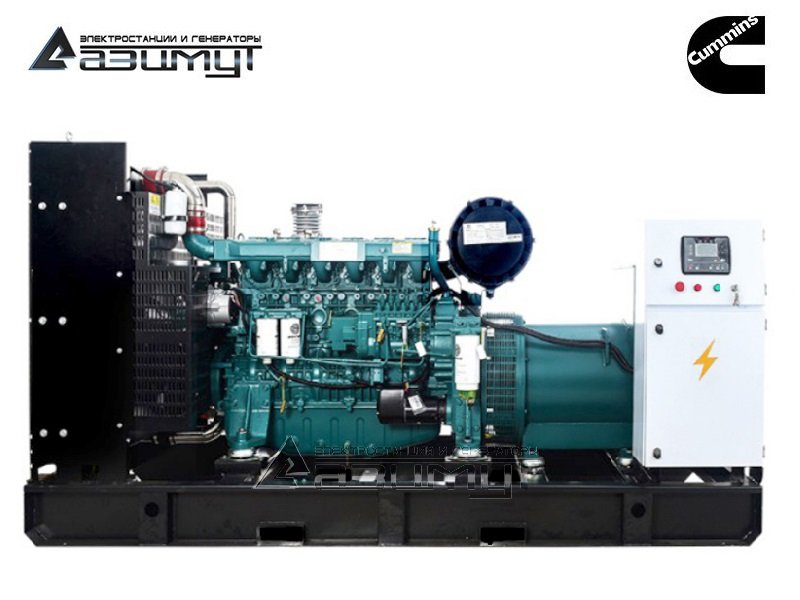

Дизель электростанция с АВР
ДЭС 500 кВт АД-500С-Т400-2РМ15US





Дизель генератор открытого типа с автозапуском
АД 500С-Т400-2РМ15US
Постоянная мощность500 кВт / 625 кВА
Резервная мощность550 кВт / 688 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS QSK19G4
Синхронный генераторSTAMFORD S5L1D-F4
КонтроллерDEEP SEA DSE 7320
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)4040 х 1600 х 2060 мм
Вес5486 кг
Расход топлива при 100% нагрузке141 л/час
Топливный бак1200 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательCUMMINS QSK19-G4
ОСОБЕННОСТИ КОНСТРУКЦИИМодульная топливная система Common Rail с современным интегрированным электронным управлением обеспечивает высокую производительность и легкую диагностику
Электронный топливный насос обеспечивает впрыск давлением до 1600 бар для более экономичного сгорания топлива
Турбонаддув CTT (Cummins Turbo Technologies) HX83 с высокой эффективностью использует энергию выхлопных газов для уменьшения выбросов и экономии топлива
Поршни из черного чугуна с шаровидным графитом (FCD) - высокопрочная конструкция для превосходной долговечности поршневой группы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность двигателя брутто:
Резервная634 кВт / 850 л.с.
Номинальная574 кВт / 570 л.с.
Основная500 кВт / 670 л.с.
Мощность двигателя нетто:
Резервная609 кВт / 817 л.с.
Номинальная555 кВт / 744 л.с.
Основная481 кВт / 645 л.с.
Типичная выходная мощность ДГУ:
Резервная (ESP)550 кВт / 688 кВА
Номинальная (PRP)500 кВт / 625 кВА
Основная (COP)400 кВт / 500 кВА
Тип двигателядизельный, четырехтактный, турбированный, радиаторного охлаждения, 1500 об/мин
СерияG-Drive для привода электрогенераторных установок
Диаметр цилиндра х ход поршня159 мм х 159 мм
Объем двигателя19 л
Блок цилиндровчугунное литье, 6 цилидров, рядное расположение
Зарядный генератор35А
Стартер24 В
Регулировка частоты вращенияэлектронная
Топливная системапрямой впрыск (DI), Cummins MCRS
Топливный фильтрнавинчивающийся с водоотделителем
Масляный фильтрполнопоточный, навинчиваюшийся
Емкость масляной системы 84 л
Тип охлаждающей жидкости50% этиленгликоль, 50% вода
Емкость системы охлаждения-- // --
Максимальная температура окружающей среды-- // --
Мощность вентилятора-- // --
Расход воздуха на охлаждение-- // --
Воздушный фильтрсменный элемент с индикатором
Расход топлива при нагрузке
110%161,0 л/ч
100%147,0 л/ч
75%111 л/ч
50%78 л/ч
25%40 л/час
Габариты (Д х Ш х В)1695 мм х 985 мм х 1723 мм
Сухой вес1900 кг
Страна производстваСША
Синхронный генераторSTAMFORD S5L1D-F4
Основные характеристики
Постоянная мощность625 кВА / 500 кВт
Резервная мощность688 кВА / 550 кВт
Типсинхронный, бесщеточный, одноопорный
Род токапеременный, трехфазный
Система возбуждения самовозбуждение
Напряжение230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф0,8
Класс защитыIP 23
Класс изоляцииH
Количество полюсов4
Количество выводов12
Обмотка311, двухслойная, концентрическая
Шаг обмотки2 / 3
Диапазон регулировки напряжения+/- 1%
Автоматический регулятор напряженияAS440
Подавление колебаний по стандартамBS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартамBS EN 60034, VDE 05030, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359.
Габариты упаковочной тары 1660 x 870 x 1240 мм
Вес1705 кг
Шкаф управления ШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор CUMMINS АД-500С-Т400-2РМ15US мощностью 500 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного двенадцатицилиндрового V - образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS QSK19-G4 с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного генератора STAMFORD S5L1D-F4 номинальной мощностью 500 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером DEEP SEA DSE7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • дизельные двигатели CUMMINS, произведенные в США, находят широкое применение там, где требуется устойчивая, безотказная работа с большими постоянными нагрузками в тяжелых эксплуатационных и климатических условиях. Например, в нефте- и газодобыче, добыче полезных ископаемых, а также при работе ДГУ в режиме «острова» в отдаленных населенных пунктах и вахтовых поселках,
  • оригинальный синхронный генератор STAMFORD обеспечивает высокое качество и стабильность вырабатываемой электроэнергии и длительный ресурс работы до 100.000 моточасов,
  • меню управления контроллера DEEP SEA ELECTRONICS на русском языке,
  • адаптированность к использованию ГСМ, доступных на российском рынке,
  • низкий расход топлива и масла, высокий моторесурс до капремонта – 40.000 моточасов, общий срок эксплуатации оборудования свыше 10 лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
