АД-450С-Т400-1РМ22

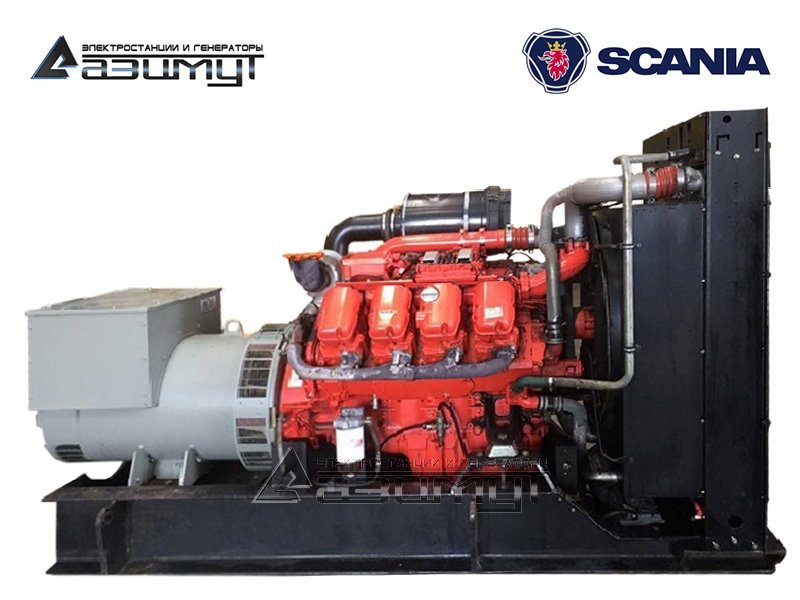

Дизельная электростанция открытого типа
АД 450С-Т400-1РМ22
Постоянная мощность450 кВт / 563 кВА
Резервная мощность495 кВт / 620 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательSCANIA DC16 093A 02 52
Синхронный генераторMARELLI MOTORI MJB 355 SB4
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)3610 х 1350 х 2210 мм
Вес4100 кг
Расход топлива при 100% нагрузке109,7 л/час
Топливный бак950 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательSCANIA DC16 093A 02 52
Основные характеристики
Постоянная мощность 489 кВт
Резервная мощность 538 кВт
Крутящий момент 3252 Нм
Частота вращения 1500 об/мин
Количество и расположение цилиндров 90º V8
Порядок работы цилиндров 1 - 5 - 4 - 2 - 6 - 3 - 7 - 8
Объем двигателя 16,4 л
Диаметр поршня 130 мм
Ход поршня 154 мм
Коэффициент сжатия 15,7:1
Скорость поршня 7,7 м/c
Габариты 1308 x 1180 x 1215 мм
Сухой вес 1340 кг
Система подачи воздуха турбонаддув
Регулировка частоты вращения электронная Scania EMS
Система впрыска насос-форсунки, PDE
Электросистема 1-полюсная, 24В
Распредвал высокопрочная легированная сталь
Поршни легированная сталь
Шатуны двутавровые штампованные из легированной стали
Коленчатый вал легированная сталь с закаленной и полированной поверхностью
Объем масляной системы 40 - 48 дм³
Поток выхлопных газов 38 м³/мин
Температура выхлопных газов 540 ºС
Потребление воздуха на сгорание 36 м³/мин
Расход топлива при нагрузке
100% 198 г*кВт/ч
75% 189 г*кВт/ч\
50% 193 г*кВт/ч
Синхронный генераторMARELLI MOTORI MJB 355 SB4
Основные характеристики
Тип

синхронный, бесщеточный, одноопорный, трехфазный, четырехполюсный, частотой 50 Гц, COS Ф=0,8, 230/400В

Корпус

стальной, сварной, с боковыми ребрами жесткости

Вал

углеродистая сталь, стандарт EN 10083 – 2 C40 – TN

Опорный подшипник

шариковый или качения, ресурс мин. 50.000 часов

Ротор

динамически отбалансированный с обмотками из плоской медной проволоки с эмалевой изоляцией, явнополюсного типа, класс изоляции H

Статор

с ламинированным сердечником для минимизации вихревых токов

Клеммная коробка

формуемая сталь EN 10130

Система охлаждения

IC 01 по стандарту IEC60034-6

Регулятор напряжения

автоматический AVR MEC 20

Уровень вибраций

по стандартам IEC 60034-14, ISO 10816-1 и BS 5000-3

Класс защиты IP 23
Постоянная мощность 570 кВА / 456 кВт
Резервная мощность 627 кВА / 500 кВт
КПД 95,1%
Вес 1550 кг
Шкаф управленияШУЭ 1Р1000
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 1000 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор АД-450С-Т400-1РМ22 мощностью 450 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор ДГУ 450 кВт в составе:

- первичного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения SCANIA DC16 093A 02 52 с промышленным глушителем и стандартным радиаторным блоком охлаждения,

шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем, с промышленным глушителем и стандартным радиаторным блоком охлаждения,

- синхронного бесщеточного генератора AZIMUT ZC5E номинальной мощностью 450 кВт c автоматической регулировкой напряжения,

  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизельная электростанция ДЭС 450 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ ДВИГАТЕЛЕЙ SCANIA

  • Двигатели Scania – инновационный продукт XXI века, серии DC09 и DC13 были разработаны в 2007, а серия DC16 в 2010 году.
  • Благодаря чрезвычайно эффективному сгоранию и нейтрализации выхлопных газов двигателям не нужны сажевые фильтры.
  • Scania разработала уникальную систему впрыска топлива под сверхвысоким давлением (до 2400 атм.) Scania XPI (Extra-high Pressure Injection), обеспечивающую непрерывность регулировки и высокую точность дозирования топлива для оптимизации параметров топливо-воздушной смеси в камере сгорания вне зависимости от скорости вращения, что минимизирует потребление топлива и выбросы без влияния на крутящий момент и производительность.
  • Система управления Scania EMS (Engine Management System) нового поколения обеспечивает непрерывный контроль и мониторинг всех параметров работы, фиксирует их в электронном журнале, обеспечивает расширенную диагностику.
  • Уникальная система рециркуляции выхлопных газов Scania EGR снижает уровень окислов азота за счет охлаждения и вторичного использования части выхлопных газов.
  • В верхней части внутри цилиндра установлено специальное предохранительное кольцо, которое удаляет сажу и продукты горения с верхней части поршня, что повышает надежность, уменьшает потребность в обслуживании и обеспечивает длительный срок эксплуатации.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-450,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
