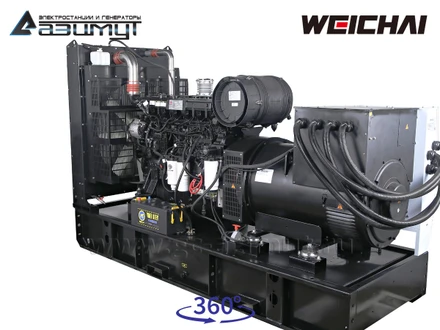

АД-400С-Т400-1РМ7
| Постоянная мощность | 400 кВт / 500 кВА |
| Резервная мощность | 440 кВт / 550 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | Weichai WP6D490E310 |
| Синхронный генератор | Azimut ZC5D |
| Контроллер | HGM 6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 4100 х 1500 х 2300 мм |
| Вес | 3805 кг |
| Расход топлива при 100% нагрузке | 105 л/час |
| Топливный бак | 1000 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | WEICHAI WP13D490E310 |
|---|---|
 |
|
| Основные характеристики | |
| Тип | дизельный, четырехтактный, водяного охлаждения, рядный, 1500 об/мин |
| Количество и расположение цилиндров / клапанов | 6/24 |
| Номинальная мощность | 450 кВт |
| Резервная мощность | 490 кВт |
| Частота вращения | 1500 об/мин |
| Диаметр поршня | 127 мм |
| Ход поршня | 165 мм |
| Объем двигателя | 12,54 л |
| Степень сжатия | 16:1 |
| Скорость холостого хода | 600 ± 50 об/мин |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Направление вращение со стороны вентилятора | против часовой стрелки |
| Температура выхлопных газов | ≤ 550 ºС |
| Электростартер | 5,4 кВт / 24 В |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | ± 5% |
| Емкость системы охлаждения | 25 л |
| Емкость масляного поддона | 36 л |
| Удельный расход топлива | 210 г/кВт*ч ± 3% |
| Расход масла на угар | ≤ 0,2% |
| Экологический класс | China non-road Stage Ⅲ |
| Габариты | 1717 × 902 × 1178 мм |
| Сухой вес | 998 кг |
| Синхронный генератор | ZC5D |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 500 кВА / 400 кВт |
| Резервная мощность | 550 кВА / 440 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 1395 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 720 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 94,4% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 0# / 18" |
| Шкаф управления | ШУЭ 1Р800 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 800 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
Подробные технические характеристики

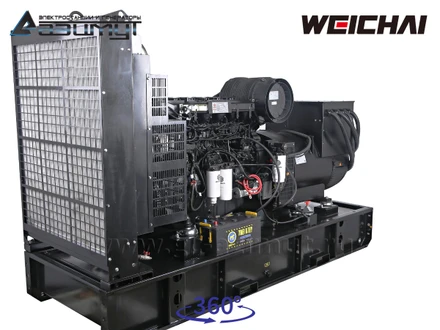

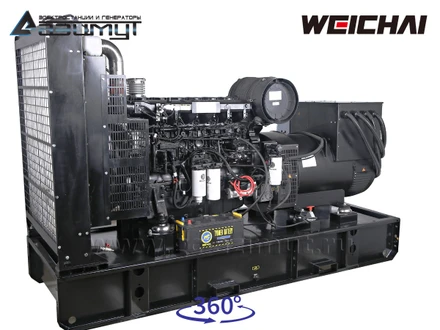

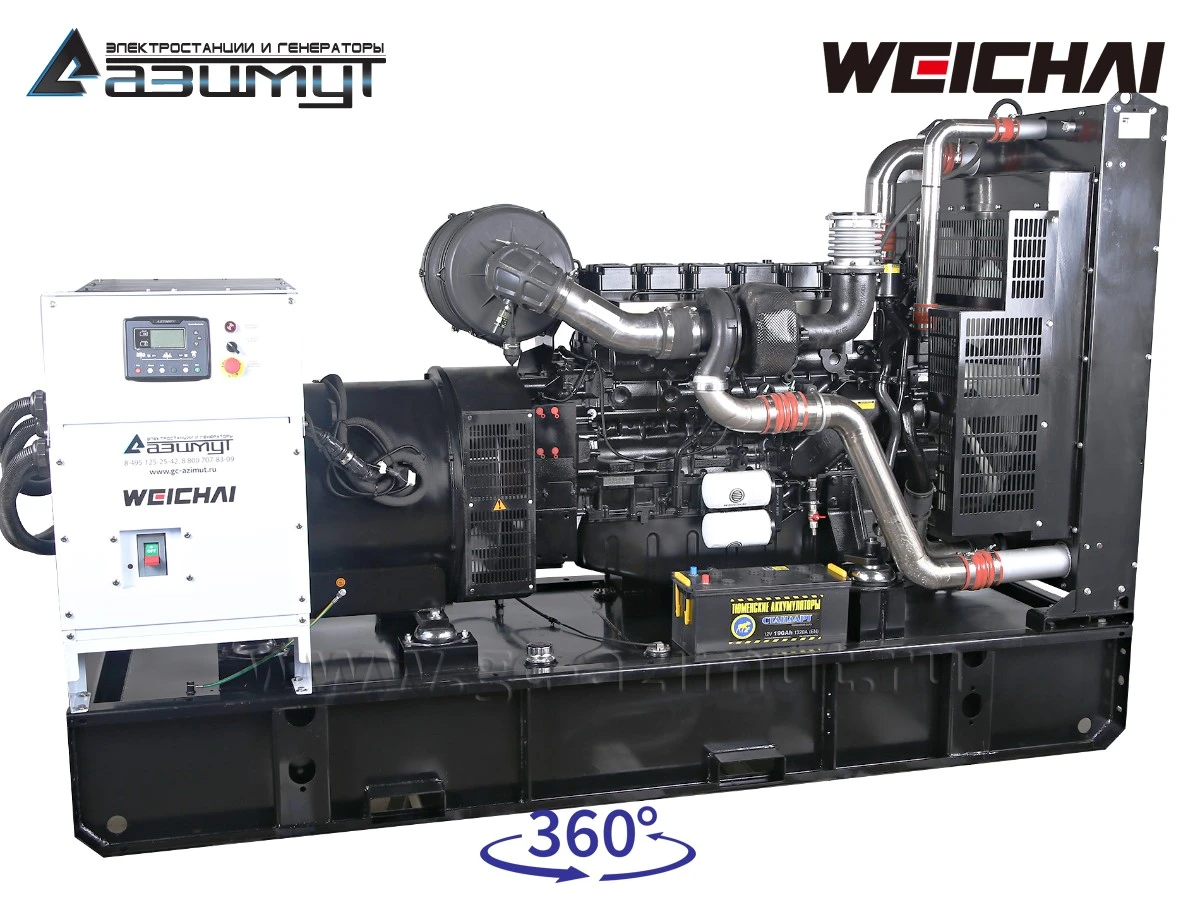

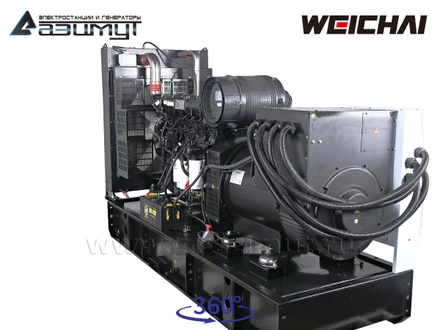

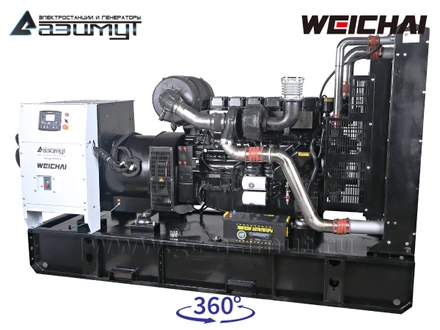

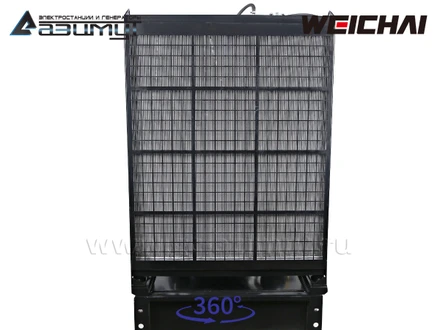

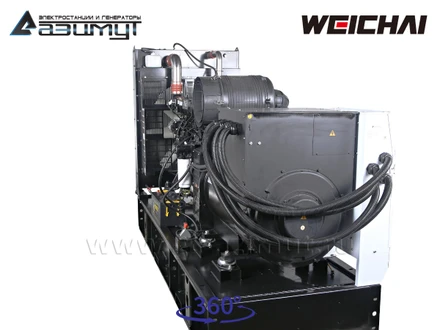

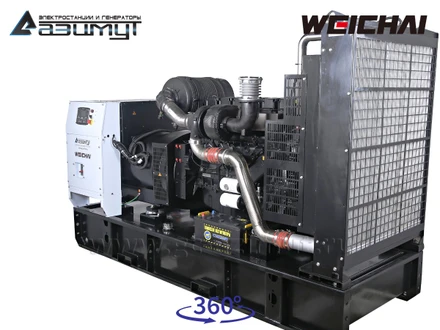

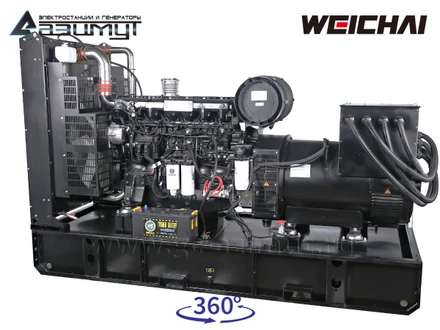

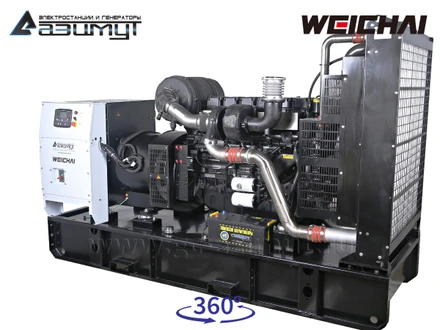

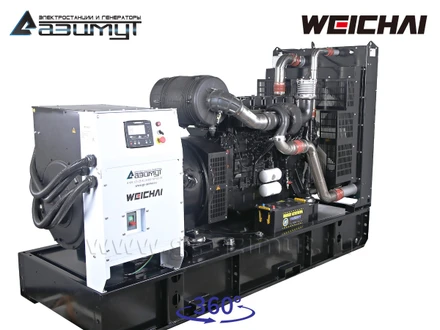

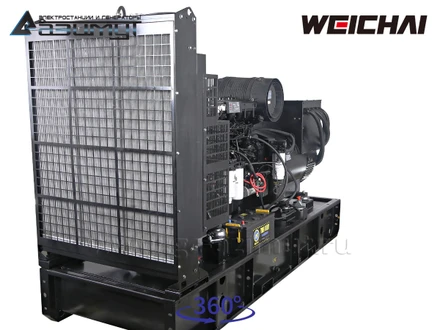

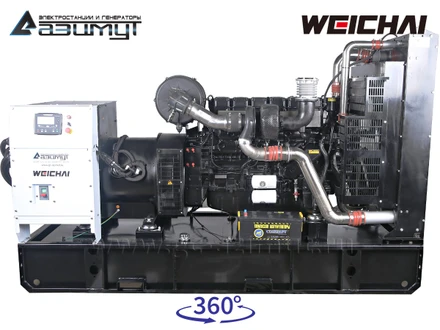

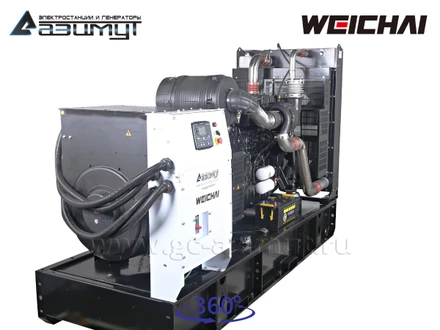

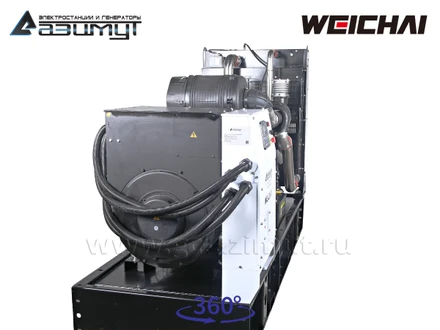

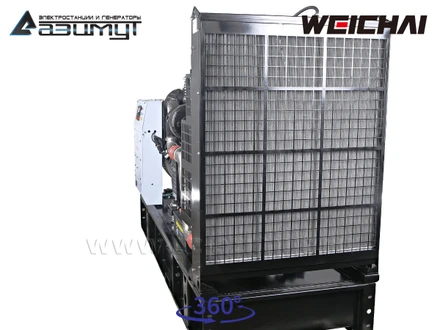

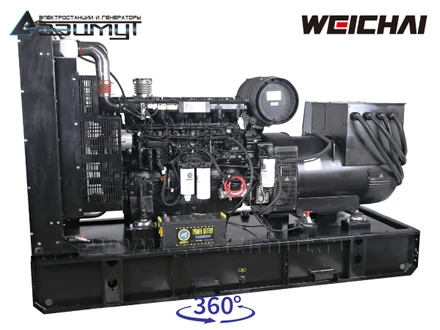

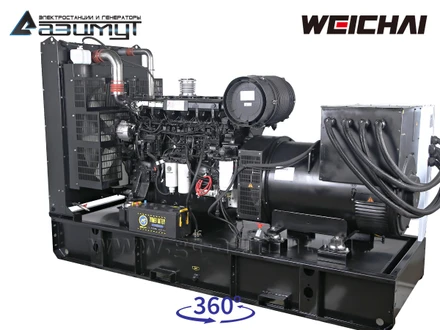

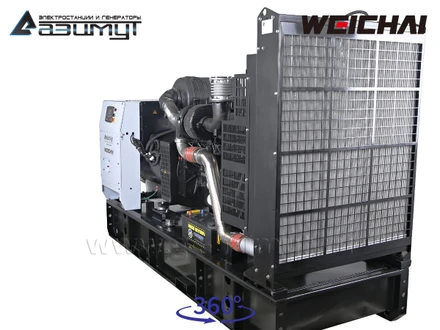

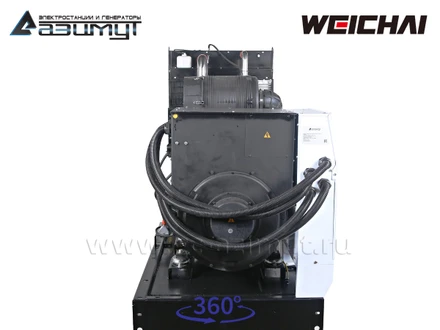

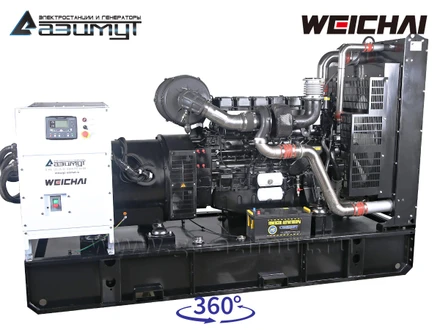

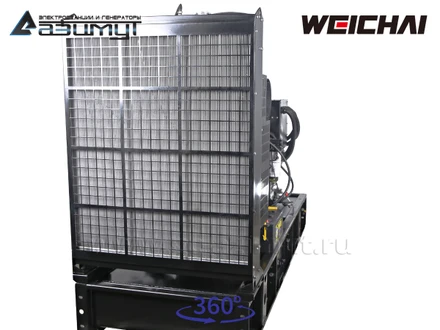

Трехфазный дизельный генератор Weichai 400 кВт открытого исполнения, модель АД-400С-Т400-1РМ7
✔ КОНСТРУКЦИЯ:
Компоненты дизель генераторной установки:
- первичный 6-ти цилиндровый дизельный двигатель радиаторного охлаждения Weichai WP6D490E310, объемом 12,54 л., номинальной мощностью 450 кВт,
- синхронный бесщеточный трехфазный генератор Azimut ZC5D (380 В),
- шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем,
- аккумуляторные батареи,
- стальная рама с интегрированным топливным баком.
Запуск и остановка дизельной электростанции по 1-й степени автоматизации осуществляются в ручном режиме.
✔ НАЗНАЧЕНИЕ:
ДГУ АД-400С-Т400-1РМ7 представляет собой промышленный дизельный генератор профессионального уровня надежности, предназначенный для эксплуатации в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 220 В / 380 В и частотой 50 Гц.
✔ ПРЕИМУЩЕСТВА:
- дизельный двигатель от китайского машиностроительного гиганта Weichai - гарантия надежной, долговременной работы ДГУ как в резервном, так и в основном режимах,
- дизель генератор отличается высокой топливной экономичностью и полностью адаптирован к использованию российских ГСМ,
- моторесурс дизель генераторной установки составляет свыше 18.000 часов,
- в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями,
- цена дизель генератора существенно ниже импортных аналогов, оснащенных двигателями производства Европы или США.
✔ ОСОБЕННОСТИ:
- первичный дизельный двигатель производится на заводе Weichai Power Co., Ltd – подразделение китайского государственного машиностроительного концерна Weichai Group, основанного в 1946 году, которое занимается разработкой и производством дизельных двигателей для грузовиков, тракторов, спецтехники, судов и приводов силовых машин..
- синхронный генератор Azimut произведен по технологии Stamford, что обеспечивает длительный срок службы и высокое качество вырабатываемой электроэнергии.
- контроллер HGM6120 поддерживает меню на русском языке.

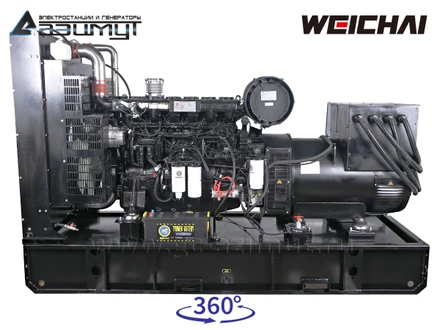

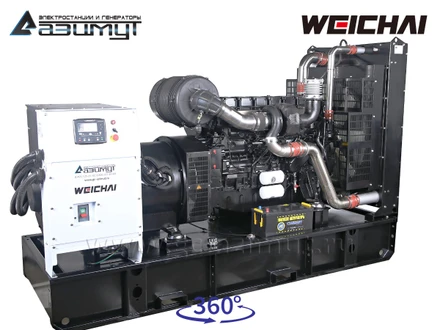

- по своим техническим характеристикам, данная модель аналогична дизель генераторам: ТСС АД-400С-Т400-1РМ7, TSS TWc 550TS, MGE p400WI (MGEp400WI) на раме, GlobalGen АД-400-WI (АД-400-Т400-WI) на раме.
✔ КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная генераторная установка,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
✔ КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 30%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-400С-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
Дизель генераторной установки ДГУ 400 кВт составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
Дополнительные опции для АД-400С-Т400-1Р:
|
|
